电流互感器伏安特性分析与校准方法探讨

一、设备基础原理与功能特性

1. 结构组成与工作原理

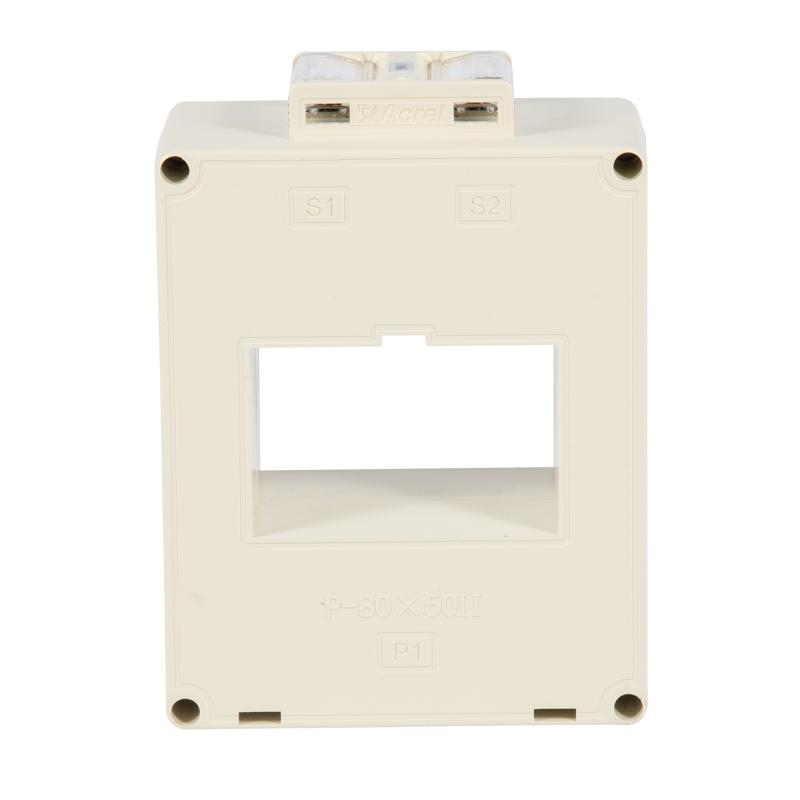

电流互感器通过电磁感应原理实现高低压电流转换，主要由铁芯、一次/二次绕组及绝缘结构构成。其变比精度取决于绕组匝数比和磁路特性。

二、伏安特性的核心价值

1. 参数定义与工程意义

伏安特性曲线反映二次侧输出电压与负载电流的非线性关系，直接决定设备在动态负载下的测量精度。磁滞效应和绕组电阻是影响特性的主要因素。

三、标准化测试流程

1. 特性测试规范

依据GB 1208标准，采用可变负载法绘制完整伏安曲线，测试点应覆盖10%-120%额定负载范围。需同步记录环境温度与湿度参数。

2. 校准技术要点

使用0.02级标准互感器进行对比校准，重点调整铁芯间隙补偿和绕组补偿电路，确保在全量程范围内误差不超过0.5%。

四、异常诊断与性能优化

1. 典型偏差分析

磁芯饱和导致的非线性畸变表现为曲线拐点前移，绕组局部短路则引起特性曲线斜率异常。

2. 改进措施

采用纳米晶合金磁芯提升线性度，实施真空浸漆工艺降低绕组温漂，建立周期性带电检测机制。

五、全生命周期管理策略

从选型阶段即需验证伏安特性曲线匹配度，运行中每2年进行特性复测，退役前需完成最终特性验证并建档保存。
