压铸件表面轮廓精度解析：测量、影响因素与质量控制

一、轮廓精度的技术内涵

表面轮廓精度指实际压铸件表面与理论设计轮廓之间的允许偏差范围，包含形状公差和位置公差两个维度。该指标需通过三坐标测量机或轮廓仪进行量化评估。

二、现代检测技术应用

1. 接触式测量：采用探针式轮廓仪获取表面微观形貌数据

2. 非接触检测：运用激光扫描和结构光三维成像技术实现快速测量

3. 复合测量：结合光学检测与接触式测量优势进行综合评估

三、工艺影响因素分析

1. 模具状态：模腔磨损、表面粗糙度直接影响成型精度

2. 工艺参数：压射速度、保压压力对轮廓成形具有决定性作用

3. 材料特性：合金收缩率、流动性差异导致轮廓变形

四、生产质量控制策略

1. 建立全过程检测体系：从模具验收、首件检验到批量抽检

2. 实施SPC过程控制：通过统计方法监控轮廓度波动

3. 优化工艺窗口：基于实验设计(DOE)确定最佳参数组合

五、典型工程应用案例

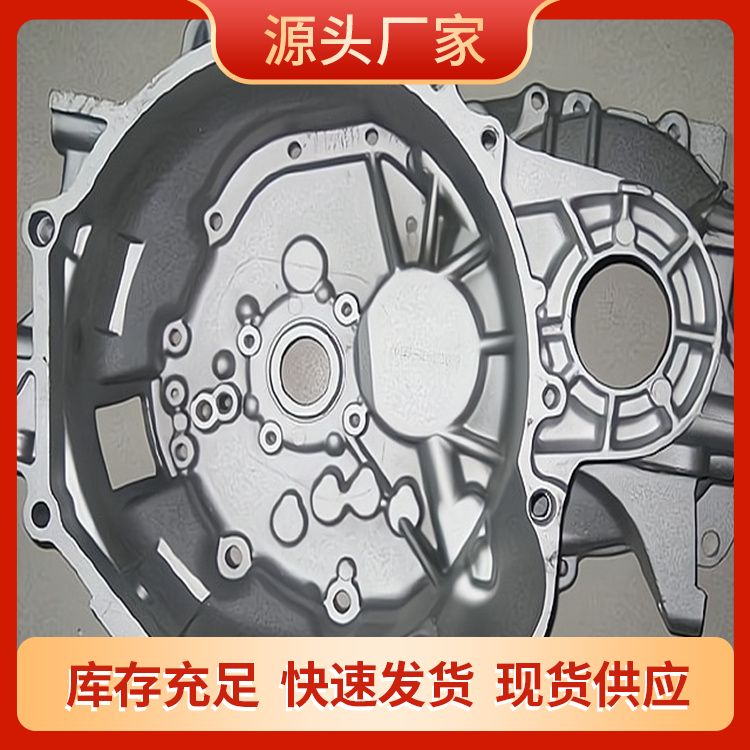

在汽车发动机壳体压铸中，轮廓度控制在0.1mm以内可确保缸体密封面配合精度，减少80%以上的装配调整工时。

通过系统化的测量技术应用和工艺优化，可显著提升压铸件轮廓精度水平，为下游装配工序提供质量保障。
