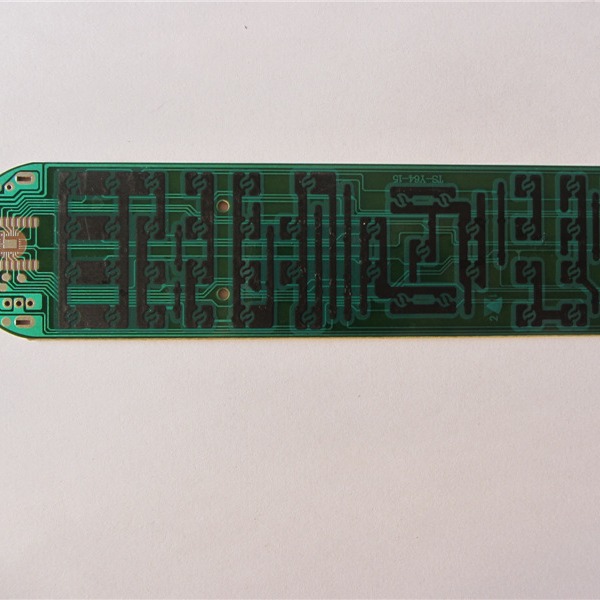

寻源宝典导电碳浆的印刷厚度如何控制
·
深圳市千代电子材料有限公司
深圳市千代电子材料，位于光明区，2003年成立。主营碳晶浆料等导电材料，专业研发销售，经验丰富，权威可靠。
介绍：
控制导电碳浆印刷厚度的关键技术包括：
- 网版参数：不锈钢网目数选择200-325目，丝径30-40μm，配合10-20μm乳胶层可获得15-30μm湿膜厚度。
- 流变参数：浆料粘度需控制在100-300 Pa·s（B
控制导电碳浆印刷厚度的关键技术包括：
1. **网版参数**：不锈钢网目数选择200-325目，丝径30-40μm，配合10-20μm乳胶层可获得15-30μm湿膜厚度。
2. **流变参数**：浆料粘度需控制在100-300 Pa·s（Brookfield DV-II+， spindle 14@5rpm），屈服值＞50 Pa防止流挂。
3. **印刷工艺**：刮刀角度60±5，压力0.3-0.5 MPa，速度50-100 mm/s时厚度波动可控制在±2μm。
4. **干燥条件**：80-100阶梯干燥，溶剂挥发速率需＜0.5g/m²·s以避免气泡导致厚度不均。
5. **测量方法**：采用非接触式激光测厚仪（如Keyence LJ-V系列），在线检测精度需达±0.5μm。
