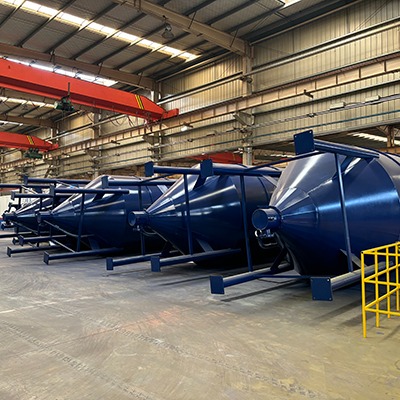

连续式流沙过滤器的结构组成

1.砂滤罐体：是过滤器的主体部分，用于容纳滤料和水，为过滤和清洗过程提供空间。罐体通常由耐腐蚀的材料制成，如不锈钢等。

2.流砂过滤设备：布设于流砂过滤层底部，起到支撑滤料和引导水流的作用，确保水能够均匀地通过滤料层进行过滤。

3.滤料清洗设备：位于流砂过滤层顶部，包括反清洗单元、洗砂器和压缩空气提砂泵等。反清洗单元提供清洗用水，洗砂器对滤料进行清洗，压缩空气提砂泵则将滤料提升到洗砂器中。

4.过滤清洗管路：连接流砂过滤设备和滤料清洗设备，用于输送水和滤料，以及排出清洗后的废水。

5.流砂搅拌设备：安装于流砂过滤层内部，用于搅拌滤料，防止滤料堆积，保证滤料的流动性和过滤效果。搅拌设备通常采用双锥式搅拌器等形式。

6.控制设备：分别连接流砂过滤器、滤料清洗设备、流砂搅拌设备等，对整个过滤和清洗过程进行控制，实现自动化运行。
