驱动电源灌封胶的选型参数与工艺控制

灌封胶的选型和固化工艺直接决定驱动电源在潮湿、振动、温差环境下的使用寿命。本文从材料参数（硬度、导热系数、CTE、耐温范围）和工艺参数（真空度、固化温度、分层厚度）两个维度展开，说明不同工况下如何匹配胶水特性与灌封条件，并给出可操作的现场判断方法和常见误区。

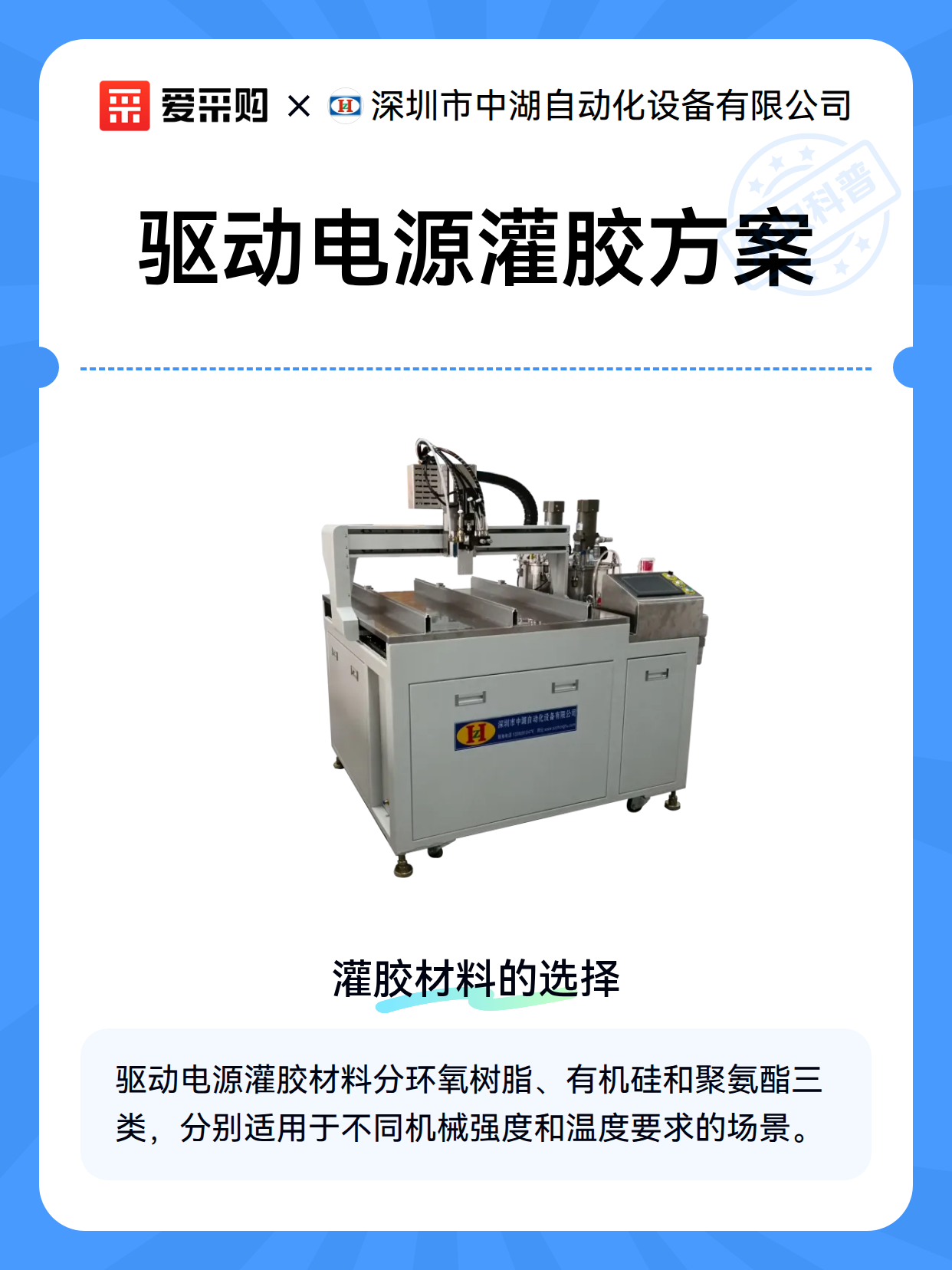

选胶前先明确工况边界：温度、湿度和机械应力

不少采购方拿到驱动电源样品后，第一件事是问“用环氧还是有机硅”。实际上，选胶的前提是先界定电源的工作环境，而不是先选材料种类。现场常见的情况是：户外路灯电源长期承受昼夜温差和雨水侵蚀，而室内设备电源则更多面临散热和振动问题，两者对胶水的参数要求差异很大。

• 环境温度范围：如果电源外壳内部温度长期超过 100℃，应优先考虑有机硅体系，其耐温范围通常在 -50℃~200℃；环氧在高温下容易黄变、脆化，长期超过 130℃时粘结强度下降明显。需要特别说明的是，耐温参数是指胶体本身不分解，不代表粘结界面不出问题，这一点在选型时容易被忽略。
• 湿度与凝露工况：在南方回南天或沿海高湿环境，灌封胶的吸水率比耐温等级更重要。有机硅的吸水率一般在 0.1%~0.3% ，环氧则在 0.4%~0.8% 之间。吸水率高的胶水在冷热循环中容易产生内应力，进而导致界面脱粘。
• 机械振动与冲击：变频器、电机驱动等振动场景，聚氨酯的抗冲击性能（通常用缺口冲击强度表征，常见范围 20~50 kJ/m²）优于环氧，但其耐水解性能差于有机硅。若电源会暴露在湿热环境中，聚氨酯的酯键容易水解开裂——这是现场最容易踩的坑，多数工厂只看初始强度，忽略了长期耐水解测试。

常见误区：部分工程师用“硬度越高保护性越好”来选胶，实际正好相反。硬度大于 Shore D 70 的环氧在温度循环时缺乏应力缓冲，容易把焊点拉裂。柔韧的有机硅（邵氏 A 20~40）虽然抗划伤差，但对 PCB 和元器件的保护效果更好。选胶前应同时考虑被灌封元件的应力敏感度，而不只是外壳防护等级。

关键参数对照：硬度、导热系数、热膨胀系数和介电强度

热膨胀系数（CTE）是驱动电源灌封选型中最常被低估的参数。PCB 的 CTE 约为 15~20 ppm/℃（FR-4 板材），而环氧的 CTE 通常在 25~60 ppm/℃，有机硅则在 200~300 ppm/℃ 范围。CTE 差异越大，冷热循环时产生的剪切应力越大，界面脱粘和元件引脚断裂的风险越高。当电源工作温差超过 60℃时，应优先选择 CTE 与 PCB 接近的材料（如改性环氧或低应力有机硅），而不是单纯看粘接强度。

参数	环氧树脂	有机硅	聚氨酯	适用说明
典型硬度	Shore D 60~80	Shore A 20~60	Shore A 60~90	需应力缓冲选软胶，需抗划伤选硬胶
导热系数	0.4~0.8 W/m·K	0.2~0.4 W/m·K	0.3~0.5 W/m·K	热导率≥0.2 W/m·K 可满足常规散热
CTE（Tg以下）	25~60 ppm/℃	200~300 ppm/℃	100~200 ppm/℃	温差大时选低 CTE 材料
介电强度	15~25 kV/mm	18~25 kV/mm	15~20 kV/mm	高压电源需不低于 15 kV/mm
耐温长期使用	100~130℃	150~200℃	80~100℃	高温环境优先有机硅
吸水率	0.4%~0.8%	0.1%~0.3%	0.5%~2%	高湿环境关注此项

导热系数需要结合填充量来看，不可只看厂家标称。多数导热灌封胶通过添加氧化铝或氮化硼填料提高导热系数，但填料比例过高会导致黏度上升，流平性变差，在自动灌胶时容易出现空穴。实际使用中建议先确认胶水的黏度（通常在 3000~8000 mPa·s 范围，超过 10000 mPa·s 需要加热灌胶），再评估导热需求。对于发热量大的驱动电源，散热路径应先关注外壳铝基板的导热设计，胶水导热系数超过 0.6 W/m·K 后的边际收益递减，不必追求高数值。

灌胶前处理与参数设定：真空度、温度和时间怎么匹配

现场最常见的灌封缺陷并非胶水质量问题，而是预处理和参数控制不到位。预处理和脱泡环节决定最终成品率，多数工厂将 90% 的精力放在固化温度上，却忽略了真空脱泡时间和离模剂涂覆的一致性。

预处理与脱泡参数

• 清洁度控制：PCB 在手工焊接和插件后常残留助焊剂和指印。使用异丙醇或无铅清洗剂擦拭后，需在 50~60℃ 下烘烤 30~60 分钟 去除残留溶剂，否则灌封后溶剂挥发形成针孔。这个步骤在批量生产中经常被省略，取而代之的是用压缩空气吹扫——这是错误的做法，压缩空气中的油水颗粒会带来二次污染。
• 真空脱泡参数：在 0.08 MPa 真空度下保持 10 分钟 是常规范围，但实际应根据胶水黏度和灌封厚度调整。胶水黏度超过 5000 mPa·s 时，建议脱泡时间延长至 20 分钟，或分两次脱泡（先抽至 0.06 MPa 保持 5 分钟，再升至 0.08 MPa 保持 10 分钟）。真空度不是越高越好，超过 0.095 MPa 时低沸点组分可能沸腾，反而引入气泡。
• 离模剂涂覆：如果灌封外壳为铝型材或塑料件，在灌封前应均匀涂覆离模剂，但离模剂厚度必须控制在 5~15 μm。过厚会导致胶体与外壳脱粘，过薄则无法顺利脱模。实际控制方法是用干膜厚度仪抽检，现场老师傅通常靠手感判断，新手应依赖仪器。

固化温度与时间的关系

固化温度不是恒定的，应按胶水的固化曲线设定。多数环氧灌封胶的固化条件为 80℃×2h 或 100℃×1h，但不同厂家的促进剂体系差异会带来 ±10℃ 的工艺窗口偏移。开机前应使用热成像仪确认烘箱内各点温差不超过 ±5℃。若温度波动过大，会出现靠近发热元件的胶体先固化、外侧未完全固化的“皮焦里生”现象，最终导致表面发黏或硬度不均。

实际生产中，升降速率同样重要。升温速率建议控制在 2~3℃/min，降温时自然冷却即可，切勿风冷强制降温。快速降温会在胶体内部产生温差应力，这是灌封后器件开裂的隐蔽原因。多数工厂只管控恒温段，忽略了升温曲线对气泡排出和应力释放的影响。

生产现场的气泡与开裂问题：判断方法、处理步骤与预防条件

气泡和应力开裂是灌封现场最高频的两类缺陷。老手与新手的分水岭在于能否快速判断气泡来源是“材料自身排气”还是“操作引入”，并采取对应的分层灌封或升温策略。

气泡问题的分层判断法

气泡分为三类：界面气泡、内部气泡和针孔。界面气泡发生在 PCB 与胶体交界处，主要原因是助焊剂残留或离模剂污染，特征是剥开胶体后有一层白色粉状物。内部气泡呈球形，多因真空脱泡不充分或胶水自放热过高导致。针孔细小且集中在局部，通常由灌胶速度过快卷入空气或元件表面微孔排气造成。

分层灌封的操作步骤

1. 第一层灌封厚度 不超过 3mm，在 40~50℃ 下预固化 30 分钟，让胶水在低黏度下自然排出界面气泡。
2. 第二层灌封总厚度控制在 5~8mm，在室温下静置 20 分钟，待气泡上浮后再进入真空脱泡（0.06~0.08 MPa，保持 10 分钟）。
3. 第三层灌封至目标厚度，进入最终固化。每层间隔不超过 60 分钟，避免层间出现固化界面。

容易忽略的点：分层灌封时，第一层的预固化程度很关键。若第一层固化过度（硬度超过 Shore A 50），第二层胶水无法与第一层形成化学键，会在层间形成弱界面。判断方法是手指按压第一层表面，有轻微粘性但不粘手（大约为 Shore A 30~40 时），即可进行第二层灌封。

应力开裂的预防条件

应力开裂通常出现在温度循环或机械冲击后，表现为胶体与 PCB 之间出现裂纹或元件引脚断裂。预防的关键是控制 CTE 失配和固化后残余应力。

• 选材条件：当电源工作温差超过 50℃ 时，应选用 CTE 接近 PCB 的环氧（CTE 25~40 ppm/℃）或低应力有机硅（CTE 200 ppm/℃ 但弹性模量低至 1~2 MPa）。弹性模量比 CTE 更容易被忽略——即使 CTE 高，只要弹性模量低，应力水平也能控制在安全范围。
• 设计条件：在 PCB 上设计应力释放槽（预开 U 形槽）或增大焊盘间距（不小于 0.5mm），能有效延缓和分散应力集中。若灌封胶与外壳之间需要留出 1~2mm 缓冲层，应采用软质胶（邵氏 A 20）做边缘过渡。
• 工艺条件：固化完成后 不立即做温度循环测试，应在室温下放置 24 小时进行后固化。多数工厂为赶进度跳过此步，导致内部残余应力未释放，通电后热胀冷缩直接引发裂纹。

现场快速验证与长期可靠性：从固化度检测到湿热老化的完整步骤

实验室测试合格不代表现场长期可靠。灌封胶的长期可靠性取决于湿热老化下的性能衰减速率，而不仅是初始强度。在驱动电源的应用中，温度循环（通常 -40℃~105℃, 500 次）和双八五湿热测试（85℃/85%RH, 1000 小时）是行业通用的验证手段，但测试周期长，不适合产线快速判断。现场应分两步走：短期快速验证用于筛选批次，长期可靠性测试用于确认选型。

现场快速验证方法（5 分钟内完成）

• 硬度抽检：用邵氏硬度计（A 型或 D 型）配合标准试样测试，固化后硬度应在厂家标称的 ±5 范围内。若硬度偏低 10% 以上，说明固化不完全，应检查烘箱温度均匀性或固化时间。
• 表面指压判断：固化后表面应干燥不黏手。若表面发黏、有拉丝，说明固化温度不足或固化时间不够，这是最直观的失效预警。
• 断面观察法：切开灌封体检查截面，正常截面应致密、无直径大于 0.5mm 的气泡，颜色均匀。若截面有发白或流纹，说明分层灌封时层间界面未融合好。

长期可靠性的验证步骤

1. 做 100 次温度循环（-40℃~105℃，转换时间 30 分钟以内），每次循环结束后观察胶体表面是否出现微裂纹。微裂纹最早出现在元件引脚根部附近，可用 10 倍放大镜检查。
2. 做 湿热老化 500 小时（85℃/85%RH），每 100 小时测量一次绝缘电阻。绝缘电阻应不低于 100 MΩ（DC 500V 测试），若下降一个数量级说明胶体吸水导致绝缘下降。
3. 对比老化前后的剪切强度（用拉拔测试或推拉力计），强度保留率低于 70% 则说明材料配方不适合此工况。若保留率低于 50%，即使初始强度很高，也应视为选型失败。

常见误区：固化越快越好？

部分供应商宣传“快速固化型”灌封胶，现场为了产能也倾向缩短固化时间。但固化速度与内应力是负相关的。固化过快时，交联密度来不及均一化，内部残余应力大，后续热循环中更容易开裂。实际使用中，固化时间不应低于厂家推荐时间的 80% ，过分追求快干往往牺牲的是长期可靠性。

选型与生产执行的检查清单

以下是驱动电源灌封方案从选型到量产的可行性清单，每一项都对应具体的参数或操作动作，便于采购与工艺人员对表检查。

1. 明确工况边界：列出环境温度范围（低温、高温、温差）、湿度等级（是否长期 >80%RH）、振动等级（是否有持续机械冲击），据此确定材料大类（环氧/有机硅/聚氨酯）。
2. 核对关键参数：硬度（Shore A/D）、导热系数（≥0.2 W/m·K 时为合格下限，需主动向供应商索取）、CTE（40 ppm/℃ 以下为低应力，200~300 ppm/℃ 需确认弹性模量 <5 MPa）。
3. 确认工艺窗口：真空度不低于 0.08 MPa，脱泡时间至少 10 分钟；固化温度波动不超过 ±5℃；分层灌封每层厚度不超过 3mm，层间间隔不超过 60 分钟。
4. 现场快速验证：固化后硬度在标称值 ±5 内；表面不黏手；断面无直径大于 0.5mm 的气泡。
5. 长期可靠性确认：温度循环 100 次无微裂纹（10 倍放大镜观察）；湿热老化 500 小时绝缘电阻 ≥100 MΩ；剪切强度保留率 ≥70%。
6. 记录批次信息：每批灌封记录胶水批号、固化温度曲线、真空度数值、环境湿度，便于追溯问题批次。若连续两批出现同类型缺陷，优先检查脱泡真空度和烘箱温差，而不是更换胶水品牌。

需要说明的是，上述参数为行业通用范围，具体数值应以供应商提供的 TDS（技术数据表）为准，并在量产前通过小批量试样验证工艺窗口。灌封胶的最终性能还受 PCB 表面状态、外壳材料、元件分布等现场因素影响，任何参数选择都应基于实际工况测试。
