压力表三针量程与设定参数：从刻度选择到报警值调整

在工业现场，一块普通压力表的三根指针——黑针、绿针、红针——分别承担着记录峰值、实时显示和超压预警的功能。但这三根针能否准确工作，首先取决于安装前对压力表量程、精度等级和接口规格的选择是否正确。本文从参数与规格角度出发，说明如何根据工况确定表盘量程、如何设置红针报警位置、如何利用黑针峰值判断系统健康状况，以及选购和安装时容易忽略的细节。

---

压力表的黑针、绿针和红针看似只是颜色不同，实则在参数设定和日常维护中扮演完全不同的角色。绿针实时反映系统当前压力，其读数是否准确取决于量程和精度是否与工况匹配；黑针记录历史最高压力，帮助维护人员识别超压事件；红针则是人为设定的报警阈值，通常按设备设计压力的1.1～1.25倍调整。本文围绕这三根针的规格参数、设定逻辑和现场校验方法展开，帮助采购与技术人员避免因量程选错、报警值设偏或接口不匹配造成的误读和设备风险。

量程选择：绿针读数是否可信的第一步

压力表量程并非随意选择。现场常见的问题是采购人员习惯选大不选小，认为量程覆盖范围大就万能。实际上，压力表的精度误差是相对满量程计算的。例如一块精度等级为1.6级的表，量程0～1.6 MPa，其允许误差为满量程的±1.6%，即±0.0256 MPa；若量程改为0～6 MPa，同样1.6级，误差则放大到±0.096 MPa。实际使用中，当绿针读数落在量程的25%以下时，相对误差比例会明显增大，读数对维护决策的参考价值大幅下降。因此，量程选取应使常用工作压力落在表盘量程的30%～70%区间内。

不同工况下量程选择有明确差异。液压系统工作压力常在10～35 MPa，应选用量程0～40 MPa或0～60 MPa的弹簧管压力表；蒸汽管道压力多在0.4～1.6 MPa，选量程0～2.5 MPa比较合适；压缩空气系统常见0.6～1.0 MPa，可选0～1.6 MPa量程。需要说明的是，若系统存在明显压力波动或水锤现象，建议将常用压力控制在量程的50%左右，因为频繁冲击会造成弹簧管疲劳，影响绿针的长期稳定性。

精度等级也要一并考虑。现场指示用的压力表一般选1.6级或2.5级即可，而用于工艺控制或贸易结算的场合需选1.0级或0.4级精密压力表。实际采购中，不少工厂将普通表用于需要精确读数的实验装置，结果读数与PLC变送器差异大到0.05 MPa以上，引发误判。精度等级应根据读数目的选择，而不是越高越好——高精度表价格数倍，且对振动和温度更敏感，在恶劣工况下反而容易失效。

红针报警值：依据设计压力而非工作压力设定

红针（设定指针）是压力表的“报警基准”，通常由使用单位技术人员拨动到预定位置。多数工厂的做法是将红针设定为设备设计压力的1.1～1.25倍，而不是工作压力的1.2倍——这两者有本质区别。工作压力是正常运行值，设计压力是设备壳体或管道承压极限的保守指标。若按工作压力的1.2倍设定红针，可能在设备尚未接近危险边界时就频繁报警，导致人员习惯性忽视报警信号；反之，若按高于设计压力的数值设定，报警时可能已经造成密封件损坏或安全阀意外起跳。

设定红针还需结合介质和温度修正。压缩气体系统，红针设定要留有更宽裕度，因为气体可压缩性大，压力突升速度快；液体系统相对平缓，但热膨胀引起的压力上升也不可忽视。涉及高温介质时，压力表本身读数会偏低（弹簧管热膨胀影响），因此红针设定位置应比常温工况再低5%～10%，留出温度误差余量。

实际操作步骤如下：第一步，查阅设备铭牌或设计图纸确定最大允许工作压力；第二步，按其1.1～1.25倍计算红针位置，但不应超过压力表量程的90%；第三步，在系统停机状态下拨动红针到设定位置；第四步，运行中观察绿针接近红针的频次和幅度，若一周内发生超过两次逼近，需排查工艺波动原因而非轻易调高红针。红针一旦设定，任何人不得私自挪动，以防失去超压警示作用。

黑针峰值与复位：判断超压事件并非只看数值

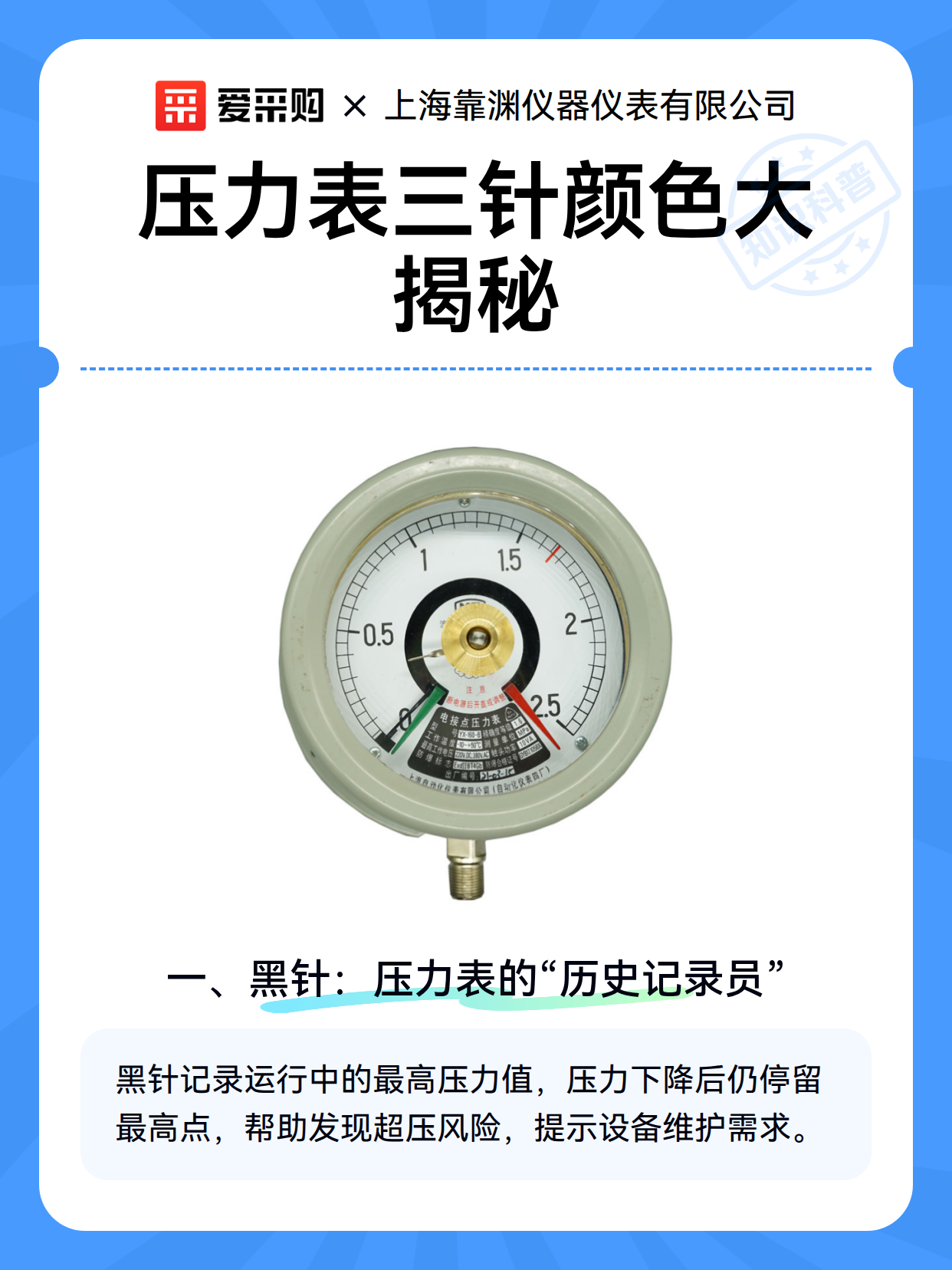

黑针（峰值指针）靠摩擦力停留在历史最高点，其设计初衷是记录两次巡检之间的最大压力。现场常见的使用误区是只记录黑针数值，不记录发生时间。实际上，黑针只能告诉你“曾经到过某个值”，无法区分是瞬间冲击还是持续超压，也不能判断发生在哪一时段。若黑针长期停在高位，例如某蒸汽系统设计压力0.8 MPa，黑针指向0.95 MPa且持续一周，说明系统反复出现超压，可能是疏水阀堵塞或减压阀失效；若黑针只是偶尔高一次，随后被手动复位，可能是启动瞬间的水锤所致。

黑针的复位操作同样有讲究。多数压力表在表盘中央或侧面有一个复位旋钮，按住后黑针退回绿针位置。现场常见错误是在系统仍处于高压状态时复位，此时黑针会立即再次前推，既无法完成归零，还可能损坏指针机构。正确步骤是：确认系统已泄压至零位或接近零位，再按下复位旋钮，缓慢松开。部分老旧压力表没有复位旋钮，需拆开表壳手动拨回——这种情况建议直接更换带复位功能的表，因为频繁拆装会影响密封性，灰尘进入后指针卡滞是常见故障。

黑针的峰值数据应在每次点检时记录在设备台账上，形成趋势曲线后再做判断。单次读数异常不足以说明设备损坏，但连续多次黑针位置递增，往往预示管道缩径、过滤器堵塞或安全阀起跳压力漂移。老手会根据黑针读数变化的速率来区分故障类型：缓慢上升多因结垢或堵塞，快速跳高多为水锤或操作失误。

接口与安装规格：三针功能能否正常发挥的隐藏条件

压力表的三针能否真实反映系统压力，前提是接口规格和安装方式正确。压力表接口常见规格有M20×1.5、M14×1.5、G1/2、G1/4、NPT1/2等，采购时必须确认设备端的螺纹类型和尺寸。现场常见错误是直接用生料带缠绕公制螺纹拧入英制管口，依靠密封带强行封堵不同牙型角——这种连接短期不漏，但震动后必然松动，造成读数漂移甚至接头爆裂。

密封方式也有区别：锥螺纹靠牙型变形密封，不需要额外密封带或只需少量；平行螺纹必须依赖密封垫圈或生料带。在液压系统或高压气体管路中，应使用带有阻尼孔的接头或加装阻尼螺钉，以减缓压力波动对弹簧管的冲击，避免绿针剧烈摆动导致读数无法判读。阻尼过大会使指针反应迟钝，过小则抖动频繁——现场判断标准是：系统启动瞬间绿针摆动幅度不应超过量程的5%，持续振荡时间不应超过10秒。

安装位置同样直接影响读数真实性。压力表应安装在介质流速平稳的直管段上，避开弯头、阀门或变径处，否则动压效应会引入误差。水平管道上，取压口应位于管道正上方约45度范围，避免沉积物堵塞。蒸汽系统必须安装冷凝弯或U型管，使高温蒸汽先在弯管内冷凝成水，保护弹簧管不直接接触高温——若不装冷凝弯，读数可能偏高且弹簧管寿命缩短到三个月以内。实际使用中，很多工厂图省事省掉冷凝弯，结果压力表频繁损坏，更换成本远超安装成本。

选型与点检清单：覆盖量程、连接、校验和日常记录

以下清单供采购人员与设备工程师在选型和日常检查时逐项对照：

• 量程确认：实测系统最高压力，不得仅凭铭牌标注。常用工作压力应在量程的30%～70%，冲击工况下按50%左右居中选型。
• 精度等级：现场指示用1.6级或2.5级；实验室、贸易结算或与PLC联锁联动的场合选1.0级及以上。
• 接口规格：核对设备端螺纹是公制还是英制，锥螺纹和平行螺纹不可混用；高压场合确认接头材质为304不锈钢或碳钢镀锌，不可用铜接头替代。
• 红针设定：按设备设计压力1.1～1.25倍设定，不得超过量程的90%；高温介质需再降低5%～10%补偿温度误差。
• 黑针复位操作：系统泄压至零位后，按住复位旋钮缓慢松开；无复位旋钮的表应列入更换计划。
• 校验周期：压力表建议每半年校验一次，涉及安全联锁的表每三个月校验一次，校验后应贴标注明有效期和校验人员。日常点检时对照标准表和现场表读数，差值超过精度等级一倍时应拆换。
• 安装环境：避免阳光直射和剧烈震动；室外安装需配防雨罩；振动源附近的表应改用耐震型（充甘油或硅油）。
• 常见误区提醒：不要以红针位置替代安全阀整定值——红针只是视觉警示，不起实际切断作用；不要把黑针当故障记录器，它无法分辨正常波动与异常超压；不要在系统运行状态拨动红针或复位黑针，以免损坏指针轴。

三针压力表的价值在于提供完整压力信息链：绿针让你看见当下，红针让你知道边界，黑针帮你回顾历史。只有量程、精度、接口、设定和校验全部到位，三根针才真正具备参考意义。否则，再鲜艳的指针也只是装饰。
