外墙保温涂料与块材饰面的施工层次控制与界面处理

外墙保温涂料与块材饰面是建筑外墙构造中功能与外观的两大核心层次。前者负责连续密封与热工性能，后者承担耐候与装饰作用。若两者在施工顺序、基层交接、温湿工况下处理不当，极易出现空鼓、开裂、渗水等通病。本文从实际施工角度，按工序梳理两者位置关系、操作要点与常见误区，供现场技术员与工程采购参考。

导语

外墙保温涂料与块材饰面并非相互独立的工序，而是同一外墙构造中先后施工、相互制约的两层体系。保温涂料作为基层封闭与热工缓冲层，必须在结构墙体上形成连续、无空腔的密封膜；块材饰面则通过干挂或湿贴方式附着于保温层外侧或专用龙骨之上。实际施工中，接缝处理、锚固深度、防水密封以及温湿度控制是决定两者能否长期共存的四个关键环节。本文面向施工与工程应用，梳理两者的施工位置关系、界面处理步骤、常见质量缺陷的预防方法，并提供可落地的检查要点。

保温涂料在墙体构造中的施工层次与前置条件

保温涂料并非独立于基层之外的悬浮层，其有效性高度依赖基面状态、界面剂选择与涂布厚度控制。在混凝土剪力墙表面，由于模板拼缝、脱模剂残留和局部蜂窝麻面普遍存在，直接批刮保温涂料会出现附着力不均、局部气泡的问题。现场常见做法是先采用聚合物水泥砂浆进行整体找平，厚度控制在 8~15 mm，待找平层养护至含水率低于 10% 后再进行保温涂料的批刮。多数工厂的实际经验是，找平层若未干燥透就上涂料，后期潮气从墙体内部向外迁移，会在涂料层与找平层之间形成空鼓，冬季冻融后表面呈现放射状裂纹。

对于砌体结构外墙，砖缝处的吸水性远高于砖体本身，若不做封闭处理，保温涂料中的水分会被不均匀吸收，导致同一面墙出现深浅不一的色差和局部起皮。实际施工中应在砌体表面满涂一道混凝土界面剂，拉毛处理后再进行找平。界面剂的涂布量控制在 0.3~0.5 kg/m²，待其表干（通常 4~6 小时）后进行下一道工序。这一步骤在规范要求中并未强制，不少工地为赶工期省略，但后续发生保温层剥离的案例中，相当比例问题出在砌体与界面层之间。

已有建筑改造场景则更为特殊，旧饰面层的清理深度直接决定保温涂料能否可靠附着。 常见的旧饰面包括瓷砖、马赛克和旧涂料层。对于空鼓率超过 15% 的旧瓷砖面，必须清除至基层；空鼓率较低（小于 5%）时，可采用高压水射流清洗并做界面拉毛处理。现场常见的误区是仅铲除松动部分，保留看似牢固的旧涂层，几个月后保温涂料层随旧涂层一起剥落。经验规则是：若旧涂层的附着力用手掌按压即可感觉到轻微位移或声响，应全部清除。

保温涂料的涂布厚度需根据保温目标设定，通常在 20~50 mm 之间，分 3~4 遍批刮。单遍厚度不宜超过 15 mm，否则材料自重引起流挂，表面平整度难以控制。现场检验方法是用两米靠尺检测，平整度偏差不应超过 3 mm。在阴阳角部位，保温涂料需做加强处理，通常是在角部嵌入耐碱玻纤网格布，搭接宽度不小于 100 mm。网格布不是可选材料，它承担着分散温度应力和防止开裂的作用。

施工环境温度是常见且容易被忽视的边界条件。 多数保温涂料的适用环境温度为 5~35°C，低于 5°C 时材料水化反应变慢，表面结皮而内部未干，后续块材饰面施工时压应力难以释放；高于 35°C 时表面失水过快，产生塑性收缩裂纹。现场应根据环境温度调整单遍涂布厚度和表干时间。冬季施工时，养护时间应比夏季延长 2~3 倍。

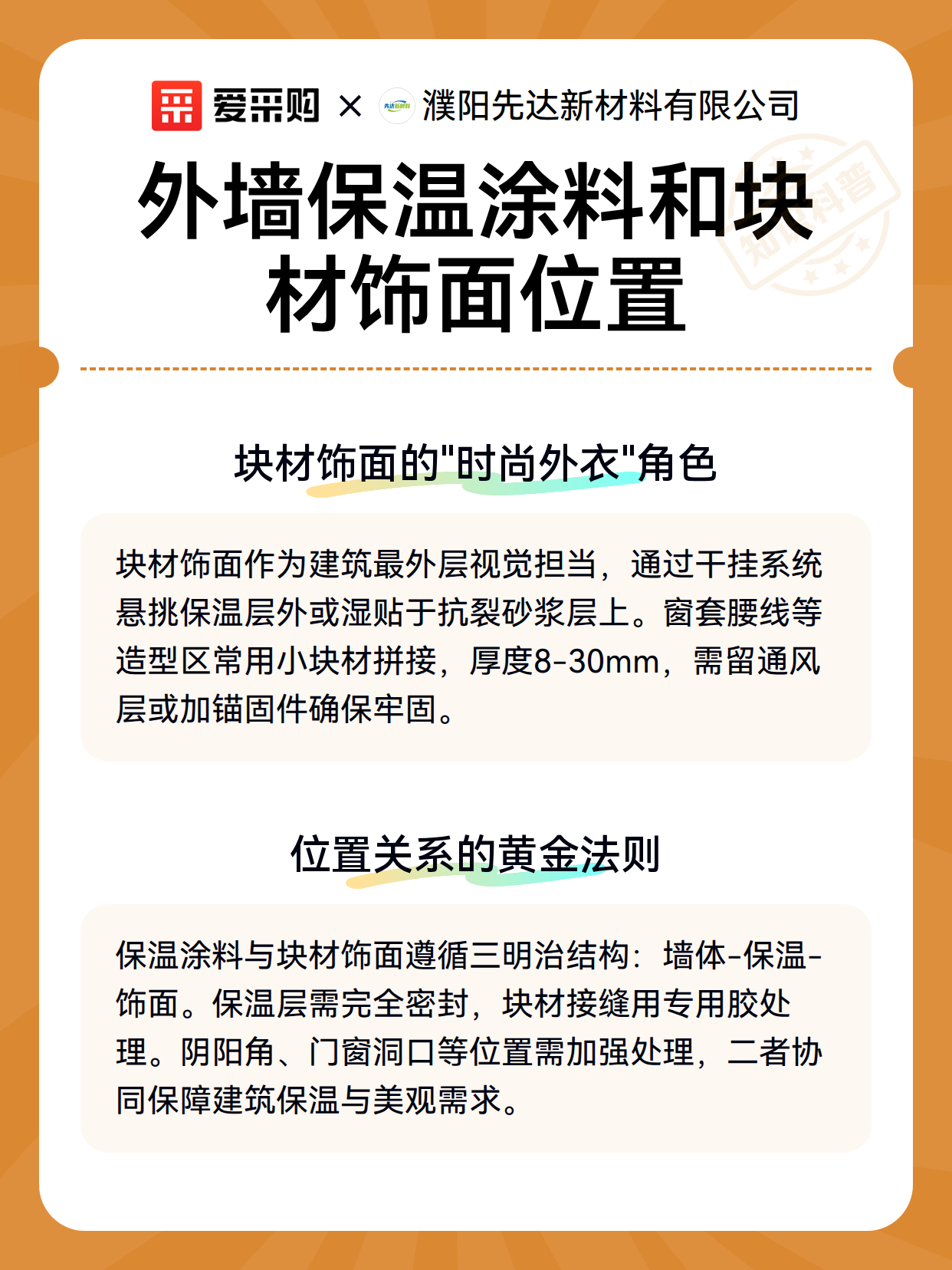

块材饰面的干挂与湿贴工序及其与保温层的位置关系

块材饰面（如瓷砖、石材、陶板）的安装方式决定了其与保温层是直接接触还是留有空腔。两种工艺的适应场景和施工顺序有极大差异，选错工艺在工程上会产生系统性风险。

干挂系统通过金属龙骨将块材悬挑于保温层外侧，两者之间形成 30~50 mm 的空气层。这一空气层起到压力平衡和排水通道的作用，适用于高层建筑、风压较大区域以及大规格石材。施工顺序为：先完成保温涂料并养护充分，再安装竖向龙骨，龙骨与墙体固定通过专用连接件穿过保温层。此处的关键控制点是连接件处的密封处理。现场常见做法是在连接件穿过保温层的位置安装预埋套管，并用耐候密封胶封堵套管与保温层之间的间隙。若不做密封，雨水沿连接件渗入保温层内部，保温材料吸湿后热阻显著下降，冬季冻融循环还会导致连接件周围保温层粉化。实际项目中，这一部位是外墙渗漏的高发点，但隐蔽验收时常被忽略。 在石材安装前，应对所有穿透保温层的连接件进行淋水试验，观察内侧是否有渗水痕迹。

湿贴工艺则是将块材直接粘贴在保温层表面的抗裂砂浆层上。该工艺适用于高度不超过 40 m 的建筑外墙，块材单块面积不宜超过 0.09 m²，单块重量不宜超过 8 kg。施工顺序为：保温涂料养护完成后，批刮 4~6 mm 厚的抗裂砂浆并压入耐碱网格布，待其固化 24 小时后进行块材粘贴。粘结剂采用瓷砖粘结剂或专用石材粘结剂，厚度控制在 4~8 mm，满浆率不低于 90%。对于单块面积大于 0.04 m² 的块材，应在块材上表面加设金属锚固件，锚固件埋入保温层深度不小于 20 mm。现场常见误区是认为粘结剂厚度越厚越牢固，实际超过 10 mm 后粘结剂自身收缩应力增大，反而降低拉拔强度。 更合理的做法是控制粘结剂厚度并配合锚固件使用。

在窗套、腰线、线脚等立体造型部位，块材需多块拼接形成转角或收边。此处块材与保温涂料的交接是防水薄弱点。规范做法是：块材在转角处预留 6~10 mm 的接缝，用耐候密封胶填实，并在保温层与块材的交界面上预埋一道止水条。有些工地为追求平整，将密封胶直接覆盖于两块块材表面而非填入接缝，这种做法的视觉效果初期尚可，半年后密封胶边缘因紫外老化出现龟裂，雨水从裂缝渗入。

湿贴与干挂的选择不能仅凭建筑高度，还要考虑地区风压和块材材质。 多孔性石材在湿贴条件下，冻融损伤风险高于瓷质砖，因为水分渗入石材孔隙后结冰膨胀。多孔石材在湿贴前应进行六面防护处理，且吸水率应低于 5%。现场遇到密封性差、孔隙明显的石材时，无论高度高低，建议优先考虑干挂。

保温层与块材层交接部位的开裂、渗水机理及预防

保温涂料与块材饰面在构造上形成不同弹性模量的相邻层，温度变化时两者的线膨胀系数差异导致界面剪切应力。这一应力的集中释放点通常位于块材的四个角部和保温层与块材的竖向交接缝处。

交接缝开裂的典型演变路径是：初始为 0.1~0.3 mm 的细微裂缝，在日温差和年温差的反复作用下逐步扩展，最终形成 1~2 mm 的可见裂缝。预防措施的关键在于分缝处理和材料的位移能力匹配。

首先，保温涂料层与块材饰面之间并非直接接触，而是通过抗裂砂浆层过渡。该砂浆层的厚度应控制在 5~8 mm，过薄则缓冲能力不足，过厚则自重引起坠裂。砂浆中的聚合物胶粉掺量直接影响其柔韧性，用于保温面层的抗裂砂浆应具备 0.6~1.2 MPa 的压折比（即抗压强度与抗弯强度的比值），这个参数在材料进场时应核验。压折比越大说明材料越脆，抗裂变形能力越差。

其次，在基层上设置分格缝。分格缝的间距不应大于 3 m×3 m，缝宽 8~10 mm，缝内嵌入柔性密封胶。分格缝的位置应避开窗角、门洞等应力集中区，距离洞口边缘不小于 200 mm。实际施工中，有些工地为追求视觉整感不设分格缝，或将其隐藏于装饰线条内侧，这种做法在遇到极端高温或低温时极易在无分格区域产生无规则龟裂。

再次，块材与保温层之间的粘结界面上，若块材面积过大或保温层表面平整度偏差过大，界面处会产生附加弯矩。现场常见的情况是：保温涂料批刮时表面平整度偏差达到 4~5 mm（超出前述 3 mm 要求），后续块材粘贴时，粘结剂为了弥补基层不平整，局部厚度过大，粘结剂干燥收缩不一致，导致块材表面出现明显的不规则暗影，即粘结剂厚度不均产生的吸热差异。这种暗影不影响强度，但影响外观验收。

渗水是比开裂更严重的后果。渗水的路径往往不是块材表面，而是块材之间的接缝和锚固件穿透点。 干挂系统中，金属挂件的螺栓孔若未使用柔性垫圈和密封胶，水在风压作用下沿螺栓螺纹渗入保温层。湿贴系统中，块材接缝若未填实，水沿缝进入粘结剂层，并在保温层表面横向蔓延。一旦保温层内部进水，即使表层温度升高，内部水分也难以在短时内排出，热工性能在潮湿状态下会下降约 30%~50%，且保温层与基层的界面在冻融循环下遭破坏。

预防渗水的施工检查要点：

• 在块材安装完成后、保温层封闭前，进行 24 小时持续淋水试验，观察内侧有无渗漏。
• 检查锚固件外侧是否安装有止水环或使用密封胶进行了环形封闭。
• 块材接缝的密封胶施工时，应确保缝内干燥、无粉尘，密封胶的注胶深度与宽度比应控制在 1:1.5 到 1:2 之间。
• 在保温层与基层的交界处，每隔 10 m 设置一道排水口，排水口孔径不小于 8 mm，并朝外倾斜，以防积水滞留。

现场判断密封胶是否填实的简单方法：用细钢针沿接缝划一圈，若感觉到连续阻力则说明胶料连续满填；若在某处无阻力，则该处接缝存在空洞。

施工间歇期与成品保护的细节差异

外墙保温涂料与块材饰面的施工往往跨越数周甚至数月，期间会经历雨天、高温、强风和交叉作业。间歇期保护措施不当是后期质量隐患的主要来源之一。

保温涂料施工完毕但尚未覆盖块材的暴露期，最怕冻融和暴晒。如果是冬季施工，保温层表面在夜间结露后，清晨气温回升，露水沿保温层表面浸润 1~2 mm 深度。多次反复后，表层砂浆中的胶粉被反复水化，表面强度下降，表现为手搓有粉末脱落。若未做保护即进行块材粘贴，粘结剂与弱表面的附着力大幅下降。预防措施是：当日施工的保温涂料必须在当日在表面收浆后覆盖养护膜或草帘，保温层成膜 7 天内避免淋雨。

块材饰面在安装后、最终清洗前的窗口期，水泥基粘结剂中的游离碱会迁移至块材表面，形成白色泛碱。石材和部分深色瓷砖泛碱后清理困难，且清理过程使用的化学试剂可能腐蚀块材表面光洁度。实际施工中，块材安装完成后应立即进行表面保护膜覆盖，且在粘结剂固化期（通常 7~14 天）内不得进行大面积淋水。 若确需加快工期，可选用低碱快硬粘结剂，其泛碱风险显著低于普通硅酸盐水泥基粘结剂。

交叉作业中，脚手架钢管和吊篮钢丝绳可能对已完成的保温涂料面造成撞击损伤。保温涂料受撞击后表面凹陷，即使修补，修补部位的平整度和色差与周边也难一致。因此，在块材安装工序开始前，应对保温涂料表面进行保护性围挡或悬挂硬度不低于 60（邵氏 A）的弹性保护板。吊篮在升降过程中，应设置限位装置，避免钢丝绳直接摩擦保温层。

现场还常见一个容易被忽略的细节：外墙上的预埋件（如落水管卡、空调架预埋板）若在保温涂料施工前未预埋到位，后期在保温层上打孔固定时，穿透保温层的孔洞破坏了保温层的连续性。正确做法是在结构施工阶段就将预埋件固定于结构墙体内，保温涂料施工时预留出埋件位置并做收口。若因设计变更需后置预埋件，则必须在打孔后使用发泡剂填充孔洞，并在保温层表面与预埋件交界处做防水密封。

施工验收与自查清单

本章节提供可直接用于现场验收与自查的清单，按工序节点排列，供技术交底和隐蔽工程验收时对照执行。

保温涂料施工前的核查项

• 基层墙体是否完成找平，找平层表面含水率是否低于 10%
• 砌体表面是否满涂界面剂，界面剂涂布量是否在 0.3~0.5 kg/m²
• 旧饰面是否彻底清理，空鼓率是否已控制在 5% 以下
• 阴阳角区域是否已预设耐碱网格布，搭接宽度不小于 100 mm
• 预埋件是否已预埋至结构层，而非直接固定在找平层或保温层上

保温涂料施工中的过程控制

• 单遍批刮厚度不超过 15 mm，累计厚度不超过 50 mm
• 环境温度是否在 5~35°C 范围内，是否避开了雨雪天气施工
• 两遍施工间隔是否满足表干时间（通常 12~24 小时）
• 两米靠尺检查平整度偏差是否在 3 mm 以内
• 分格缝间距不大于 3 m×3 m，缝宽 8~10 mm

块材饰面安装前的确认项

• 保温涂料养护时间是否满 7 天（冬季需延长至 14 天）
• 抗裂砂浆层是否已固化并达到压折比要求（0.6~1.2 MPa）
• 粘结剂类型与保温层材质是否匹配，粘结剂厚度是否控制在 4~8 mm
• 干挂系统连接件穿越保温层处是否已做密封处理

块材饰面施工中的把控点

• 湿贴块材满浆率不低于 90%，可随机抽拔一块检查背面浆料覆盖面
• 块材接缝宽度是否均匀，密封胶注胶深度与宽度比应为 1:1.5~1:2
• 锚固件埋入保温层深度不小于 20 mm，锚固件外侧止水环是否到位
• 窗套、腰线等造型部位是否设置止水条

施工完成后的密封与检验

• 淋水试验持续 24 小时，检查内侧有无水迹
• 蓄热试验（如果条件允许）：在块材表面用热风枪局部加热 10 分钟，观察表面是否有明显空鼓声（可用小锤轻敲判断）
• 外墙排水口是否已设置并保持通畅
• 表面有无泛碱、暗影、色差，如有则应在块材表面未做防护处理前清理

上述清单中，每一项均对应实际施工中可观察、可测量的指标。不追求全项合格后才进入下一道工序，因为外墙施工的进度压力客观存在，但至少应保证其中的密封性和锚固深度两项不妥协。这两项涉及渗漏和安全，返工代价最高。

施工应用中，最常见的矛盾是进度与养护时间的冲突。 保温涂料的养护期和粘结剂的固化期不能压缩，强行压缩的后果将在 1~2 个冬季后显现。采购与工程管理在做计划排期时，应将这些养护期作为硬性节点，而不是弹性时间。否则，修补费用将远超加快进度节约的工期成本。
