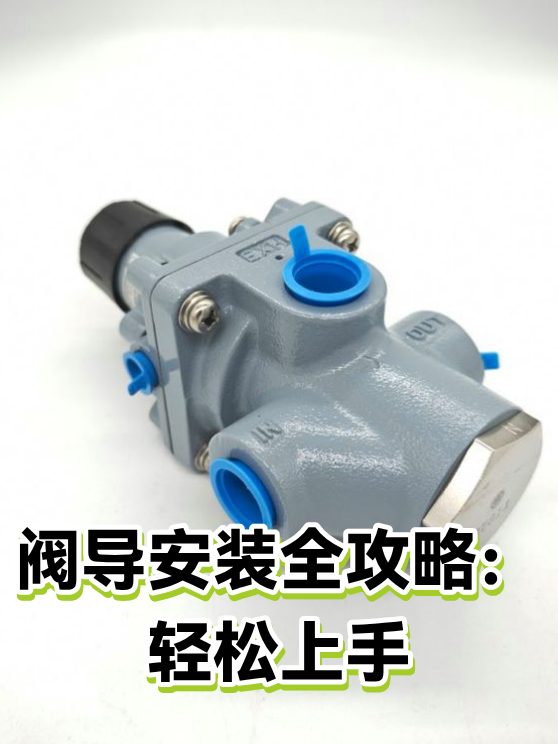

阀导安装后频繁卡涩与泄漏：故障排查顺序与现场处理办法

阀导安装完毕后出现卡涩、内漏或外漏，是工厂和田间最常见的三类问题。多数情况下，问题并不在阀导本体，而出在安装环节的细节处理上——比如密封面混入异物、紧固顺序不当、管道应力未释放，或是调试时操作顺序颠倒。本文从现场排查的角度出发，按“先看现象、再查安装、后调参数”的顺序，梳理一套可执行的故障定位方法，并说明哪些做法容易踩坑、哪些判断依据比经验更可靠。

从故障现象倒推安装环节：先分清卡涩、外漏和内漏

现场报修时，维修人员听到的往往是“阀不好用”或“漏了”。但“不好用”和“漏”可能是完全不同的原因，排查方向也不同。第一步不是拆阀，而是让操作人员准确描述故障发生的时机和表现。

故障现象	典型表现	最可能的安装相关原因
阀杆转动困难或完全卡死	手轮/执行器扳不动，或扳动时有明显阻滞感	阀体安装歪斜导致阀杆受侧向力；管道连接后产生额外弯矩；密封填料压盖过紧
阀体与管道连接处外漏	法兰面、螺纹接口处有介质渗出或滴落	密封面未清理干净；紧固扭矩不足或顺序不对；密封胶涂覆不均匀
关闭状态下仍有介质流过（内漏）	下游压力表显示压力不降，或出口侧有持续流量	阀座密封面有异物或划伤；阀芯与阀座对中偏差；关闭力不足，调试时未确认全关位置

现场常见的一个误区：只要看到泄漏就立刻换密封圈或补打密封胶。实际使用中，很多外漏并非密封件老化，而是法兰连接时螺栓拧紧顺序不对——先紧了一侧再紧另一侧，导致法兰面翘曲，密封垫受力不均。这种情况反复补胶只能暂时止漏，过几天又会复发，而且垫片被不均匀压缩后往往已经永久变形，最终还是要拆开重新安装。

判断是否需要拆开重装，可以用一个简单方法：在连接处做好标记，松开全部螺栓后重新按对角顺序分三次逐步紧固，如果紧固后不再泄漏，说明原问题只是紧固顺序错误，无需更换零件；如果仍漏，再考虑密封面损伤问题。

阀体定位与固定：安装歪斜是卡涩的第一诱因

阀导安装时，阀体与管路的对中精度直接影响阀杆运动是否顺畅。阀杆本身设计上是直线运动的，如果阀体安装歪斜，阀杆在上下运动时就会与填料函内壁产生侧向摩擦力，轻则手感发紧，重则直接卡死。

安装定位时，有两点是新手容易忽略的：

第一，水平仪的使用时机。 很多安装人员只在放置阀体的那一刻测一次水平，然后拧紧螺栓后就再也不管了。实际使用中，固定螺栓拧紧的过程本身就会改变阀体的水平度——因为螺栓拧紧时会产生扭矩，阀体可能被带偏。正确的做法是：先轻拧全部螺栓，再用水平仪校准，最后按对角顺序分次加力拧紧，每拧一轮复测一次水平。

第二，管道连接产生的应力。 现场常见的情况是，阀体安装时是正的，但管道接完后阀杆就变紧了。这是因为管道本身存在安装偏差，连接时工人用撬棍或吊链强行拉拽管道去对法兰孔，螺栓一紧，这个应力就转移到了阀体上，把阀体拉歪了。判断方法：在管道连接完成后，松开阀体一侧的法兰螺栓，如果阀杆立刻变灵活，说明应力来源明显。

对于法兰连接的阀导，推荐在连接管道时使用对中工具或至少用塞尺检测法兰间隙——法兰四周间隙差控制在 0.5 mm 以内，可以显著降低因管道应力导致的卡涩概率。对于螺纹连接的阀导，确保管道端面与阀体螺纹入口处无毛刺，并在连接时使用两把扳手，一把固定阀体、一把旋紧管道，避免扭力传递到阀体内部。

适用条件说明：以上判断方法适用于 DN15~DN200 范围内的常规工业阀导。对于口径超过 DN300 的大型阀导，管道应力和热膨胀影响更为复杂，建议安装弹性支架或膨胀节；对于需频繁启闭的工况，还应额外考虑阀杆的热膨胀补偿问题。

紧固与密封：扭矩控制比“拧得紧”更重要

螺纹连接和法兰连接是阀导安装中最常见的两种密封形式，二者对紧固操作的要求不同，但有一个共同原则：控制扭矩，而非追求“拧不动”。

法兰连接的螺栓紧固顺序

法兰螺栓的正确紧固方法是“对角分次”。以四螺栓法兰为例：

1. 将所有螺栓用手带至贴合，不需要加力
2. 按对角顺序（1-3-2-4）用扳手轻拧一遍，每颗螺栓只加约 30% 的最终扭矩
3. 再次按对角顺序加力至 60% 扭矩
4. 第三次按对角顺序加力至最终扭矩

对于六螺栓或八螺栓法兰，同样按对角线对称原则分批进行。最终扭矩值参考：M16 螺栓通常控制在 80~120 N·m，M20 螺栓在 150~200 N·m 区间。 但具体数值取决于垫片材质和压力等级，建议参照阀导铭牌上的压力等级和法兰标准（如 GB/T 9112 系列）来确定。

密封胶的使用边界

密封胶并非在所有场合都适用。金属缠绕垫片和平垫片在正确安装下无需额外使用密封胶，涂胶反而可能因胶层受力挤出后堵住流道或影响垫片回弹。密封胶适用于：

• 螺纹连接的密封面
• 法兰面存在微小划痕的修补场景（视划痕深度而定，超过 0.3 mm 的深划痕应更换法兰或堆焊修复）
• 低压工况（工作压力低于 1.0 MPa）下的补偿密封

密封胶涂覆时，应该涂在螺纹的外螺纹上，距端面保留 1~2 圈不涂，避免拧入时胶被推到管道内部污染介质。涂覆量以拧紧后法兰或螺纹接缝处能看到少量胶被挤出为准，涂太少起不到填充作用，涂太多挤入管道内部反而可能卡住阀芯。

常见误区：反复紧固不等于密封更好

一种典型的错误做法是：试压后发现轻微泄漏，不拆卸检查，直接再加力拧紧螺栓。加力只能解决垫片弹性不足导致的微量泄漏，如果是密封面本身有划伤或异物嵌入，再大的扭矩也无济于事，反而可能压坏垫片或使螺栓屈服。 判断是否需要加力，先看泄漏量：连续成线的泄漏说明密封面受损概率大，应拆开检查；每分钟几滴的渗漏，可以尝试补拧至规定扭矩，但最多补一次，无效则必须拆检。

管道接口错位与应力：不可见的“隐性杀手”

管道连接完成后阀导出现卡涩或外漏，但拆开后检查阀体本身并没有问题，这时候要重点关注管道系统对阀导施加的外部载荷。阀导设计时默认的受力状态是自由状态，安装后如果承受了来自管道的拉压、弯曲或扭转应力，阀体的微量变形就足以让阀杆运动受阻或密封面受力不均。

如何判断是否存在管道应力

1. 松开一侧法兰螺栓，观察法兰间隙变化

   • 如果螺栓全部松开后法兰仍然贴合良好，说明管道应力不大
   • 如果一侧法兰螺栓松开后间隙明显增大，说明管道存在持续推力

2. 测量管道与阀体轴线的同轴度

   • 使用直尺或激光对中仪，检查管道轴线与阀体进出口法兰面的垂直度
   • 偏差超过 2 mm/m 时需要增加管道支架或调整管道走向

3. 检查管道支架位置

   • 管道支架距阀导法兰过近（小于 5 倍管径），支架的支撑力会直接影响阀体受力
   • 支架缺失或间距过大（超过 3 米），管道自重可能对阀导产生弯曲力矩

管道应力的释放方法

对于已经安装完成但应力明显的系统，不推荐强行通过拧松或拧紧法兰螺栓来“找平”，因为这种方法只能暂时改变应力分布，系统运行时由于温度变化和介质波动，应力会再次显现。

优先采用以下措施：

• 增设管道弹性支架或吊架，在阀导两侧各增加一个支撑点，分担管道重量
• 使用柔性接头（如波纹管补偿器）吸收管道热膨胀和振动，但注意波纹管补偿器有安装方向要求，不能反向安装
• 调整管道走向，在阀导附近增加一个 45° 弯头来释放热应力

需要注意的风险：波纹管补偿器虽然能解决应力问题，但自身也是薄弱环节——波纹管壁厚较薄，在含固体颗粒的介质中容易被磨穿，在有氯离子腐蚀的环境中也需谨慎使用。补偿器并非万能方案，应评估介质条件后再做选择。

调试阶段的功能测试与参数调整：顺序错了等于白测

阀导安装完毕后的调试，很多现场的做法是“先开阀看有没有漏，漏了再紧，不漏就算装好了”。这个顺序有问题——如果内漏和外漏同时存在，先处理外漏再测功能，可能掩盖阀芯密封面已经受损的事实。

标准的调试顺序

1. 静态检查（未带压）

   • 手动操作阀杆全行程开关 3~5 次，感受是否有卡滞或异常阻力
   • 在阀杆行程中点位置停留，检查是否有明显侧向晃动

2. 低压测试（工作压力的 10%~20%）

   • 缓慢升压至工作压力的约 20%，保压 2~3 分钟，观察各连接处有无渗漏
   • 此阶段重点排查外漏，如有泄漏立即泄压处理，不进行下一步

3. 全压测试（工作压力）

   • 升至额定工作压力（常见范围 0.6~1.6 MPa），保压 10 分钟
   • 观察外漏情况，同时测量关闭状态下的内漏量（通过下游压力表或流量计判断）

4. 功能验证

   • 在额定压差下测试阀导的开关动作是否顺畅
   • 记录全开和全关位置的操作扭矩或执行器行程，作为日后维护的基准数据

流量调整的合理范围

对于需要调节流量的场合，阀导的开度调整要结合系统设计参数。阀导在 10%~30% 开度区间内，流量变化对开度极为敏感，微小的开度变化就会引起较大流量波动；在 60% 以上开度区间，继续开大阀对流量的提升效果明显减弱。

现场调节时，推荐采用“先到 50% 开度，再按流量计读数微调”的方法。每次调整幅度控制在 5% 开度以内，等待 30 秒待系统稳定后再读取流量值。切忌一次调到位后马上锁紧定位，因为系统响应存在滞后，必须等压力波动平稳后再做最终锁定。

故障排查速查清单：按顺序做，省一半拆装时间

以下清单基于现场维修中的高频故障整理，适用于阀导安装后调试和使用初期的故障定位。按顺序执行，每步确认无问题后再进入下一步。

1. 确认故障现象类型

   • 卡涩/转动困难？
   • 外部渗漏？
   • 关闭后仍有介质流过？

2. 卡涩类故障排查顺序

   • 检查填料压盖是否过紧（松开半圈试转，如明显变灵活则重新调整压盖扭矩）
   • 检查阀体是否歪斜（用水平仪检测，必要时松开固定螺栓后调平再紧固）
   • 检查管道应力（松开进出口法兰螺栓，若阀杆灵活性恢复则管道应力过大）
   • 检查阀杆表面是否有划痕或锈蚀（如有，用细砂纸打磨后涂抹润滑脂）

3. 外漏类故障排查顺序

   • 确定泄漏点（法兰面、螺纹接口、填料函）
   • 法兰面泄漏：先按对角顺序补拧至规定扭矩，无效则拆开检查垫片和密封面
   • 螺纹接口泄漏：确认密封胶是否涂覆到位、螺纹是否有损伤
   • 填料函泄漏：适度压紧填料压盖（每次旋入 15°~30°），重复 2~3 次仍无效则更换填料

4. 内漏类故障排查顺序

   • 确认阀导是否完全关闭（手动操作至全关位置，确认限位是否到位）
   • 检查阀座密封面是否有异物（拆开检查，常见异物为焊渣、锈皮、密封胶残块）
   • 检查阀芯与阀座的对中情况（关闭状态下从出口侧用光源照射，观察有无缝隙透光）
   • 若密封面有划伤，视深度决定研磨修复或更换阀芯阀座

5. 调试记录要求

   • 记录每个接口的紧固扭矩值
   • 记录阀杆全行程开关的操作扭矩或执行器电流
   • 记录泄漏测试的压力值和保压时间
   • 将以上数据存入设备台账，作为后续维护的对比基准
