固体胶枪不出胶与断胶的现场故障排查指南

固体胶枪（热熔胶枪）在工业生产线上常用于包装封箱、滤芯端盖粘接、电子元器件固定等环节。很多新手操作员遇到不出胶、拉丝或胶条发黄时，第一反应是换胶棒或换枪。实际现场排查中，大约有七成以上的故障与操作细节或环境条件直接相关。这篇文章整理了一线维修和工艺调整中常见的故障表现、排查步骤和对应的解决手段，希望能帮采购和现场工程师快速定位问题，减少停机时间。

导语

固体胶枪不出胶、胶条断裂、出胶量忽大忽小是B2B工业现场最常见的三类故障。很多采购和技术人员习惯于直接更换胶枪或胶棒，但实际经验表明，大部分问题出在预热时间不足、胶棒规格错配、枪嘴堵塞或工作电压不稳定这几个环节。本文基于热熔胶枪的结构与工作原理，梳理了从操作习惯到维护周期的系统性排查思路，涵盖从现场快速判断到拆枪清理的完整流程。文中也重点指出了新手容易忽视的胶棒受潮、枪管空烧以及送胶机构失效等隐蔽故障点。文末附有一份可直接用于现场自查的故障排查清单，供设备管理人员参考。

胶枪不出胶：先从送胶机构和预热温度查起

现场最常见的问题是扣动扳机但不出胶。遇到这种情况，多数工厂的维修人员会先检查胶棒是否用完——这个判断方向正确，但不全面。实际使用中，胶枪不出胶的常见原因有三个方面：

第一，预热不足或温控元件失效。 固体胶枪的加热腔通常采用PTC发热片或加热管，环境温度越低，预热时间越长。在冬季室温低于5摄氏度的车间，将胶枪插电后只等一两分钟就尝试扣扳机，这时胶棒虽然表面已经软化，但芯部仍处于固态，强行挤压只会导致送胶机构卡死。正确的做法是插电后等待5到8分钟，用手背靠近枪嘴约2厘米处感受出风温度，当热风明显烫手时再开始操作。如果预热时间充分仍不出胶，需检查指示灯或有无异响。多数工业级胶枪的工作电压为220伏，部分大功率型号使用380伏，电压波动超过正负10%时加热效率会大幅下降，甚至导致温控系统无法达到设定温度。温度控制范围一般在160摄氏度到200摄氏度之间，不同软化点的胶棒对应不同的工作温度区间，操作前应核对胶棒的规格说明。

第二，送胶机构打滑或卡滞。 胶枪内部的送胶棘轮和推杆属于易损件。现场常见的情况是：胶棒用尽后强行扣动扳机，导致棘轮齿磨损，此后即使装入新胶棒也无法正常推送。另外，如果胶棒直径与枪管内径不匹配，比标准规格小0.5毫米以上的胶棒在推送时会产生侧偏，使推力传递不到胶棒前端。这个细节在很多工厂容易被忽略——采购时只看胶棒的粘接性能，没注意直径公差。实际上，绝大多数工业胶枪适用的胶棒直径为11毫米或15毫米，对应国标GB/T 2035-2008中热熔胶棒的公称尺寸，推荐在采购时使用游标卡尺抽检三支以上。

第三，枪嘴堵塞。 如果胶枪之前用于低温胶（软化点约80摄氏度）后又切换高温胶（软化点约150摄氏度以上），残留胶体在枪管内碳化，积碳会逐渐收窄出胶口。判断方法是：摘下枪嘴（注意断电后冷却），使用通针清除积碳。如果通针无法插入，说明积碳已较厚，需用酒精或专用清洗剂浸泡。需要注意的是，不推荐用铁丝硬捅，容易划伤枪管内壁，造成后续更大的堵塞。

断胶与拉丝：环境湿度与操作节奏的影响

现场排查中，胶条中途断裂或者结尾拉丝（即停止出胶后胶枪嘴处仍拖着细丝）的问题，最容易引起新手和老师傅在归因上的分歧。很多新手认为是胶棒质量不行，数据上显示接头的拉伸剪切强度不足。但在实际操作中，断胶和拉丝主要受两个因素影响：环境湿度与操作节奏。

环境湿度与胶棒受潮。 热熔胶棒属于吸湿性材料。在南方梅雨季节或车间相对湿度高于75%时，打开包装的胶棒在空气中放置超过4小时就会吸收足够的水分。加热时水分汽化，在胶体内形成微小气泡，这些气泡在出胶口处破裂，导致胶条断续流动，外观上呈现不规则的断点。严重受潮的胶棒加热时会产生明显的嘶嘶声，甚至从枪嘴处喷出水雾。遇到这种情况，直接更换干燥的胶棒是唯一有效手段。现场应急做法是将受潮胶棒放入干燥箱，在50摄氏度下烘干2小时，但效果不如新棒稳定。因此规范做法是：未用完的胶棒必须密封存放在干燥阴凉处，大包装拆封后建议在7天内用完。这个细节在设备操作手册里往往只有一句话，但实际生产中它是导致断胶的最隐蔽原因。

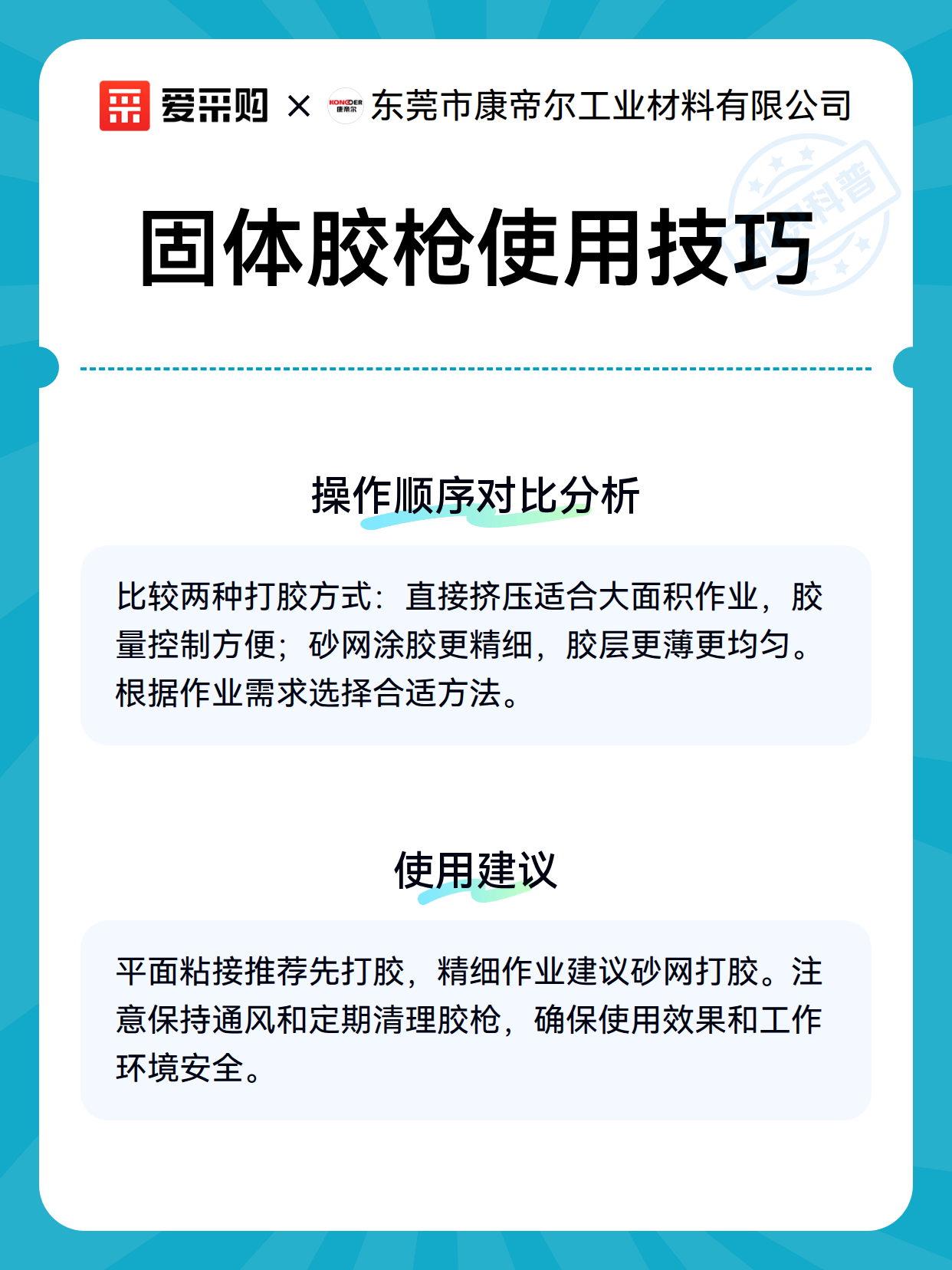

操作节奏与温度梯度。 另一个常见误区是：操作员为了赶工连续快速扣动扳机。实际上胶枪的加热腔容量有限，连续出胶会导致腔内胶温快速下跌。当胶温降到胶棒软化点以下约20摄氏度时，胶液黏度急剧上升，流动性变差，出胶量减小甚至中断。经验做法是：每次扣扳机出胶长度控制在10到15厘米，每两次扣扳机之间停顿2到3秒让加热腔回温。对大面积粘接作业，更推荐使用先打胶方式（即胶枪预热后直接连续挤压出胶），但需配套使用更大功率的胶枪——加热功率通常在300瓦以上，使回温速度与出胶速度匹配。对于精细涂胶作业，例如电子元件的固定，则更适合砂网打胶方式，即先将少量胶液涂在砂网上再蘸取使用，这样可以控制每次的涂胶厚度在0.2毫米到0.5毫米之间，避免因一次挤出胶量过大导致冷却不足而产生拉丝。

喷胶与漏胶的处理。 当胶枪长时间未操作而仍然保持通电状态时，枪管内胶液持续受热，黏度会降到极低。当再次扣动扳机时，少量胶液可能从扳机后方的送胶口密封处渗出，形成漏胶。现场处理方法是在每天工作结束后关闭电源，让胶枪自然冷却，不要为了省事而将胶枪一直插着电。如果漏胶已经发生，需拆卸扳机侧盖，清理密封圈周围的积胶，并在密封圈接触面上涂一层耐高温润滑脂（工作温度需超过200摄氏度）。这个操作很多人因为嫌麻烦而拖延，结果是积胶越来越厚，最终把扳机卡住无法复位。

胶条发黄与气味异常：过温与碳化的判断方法

胶条颜色从浅琥珀色变为深褐色甚至黑色，同时伴有刺鼻气味，说明胶枪内部已经出现碳化。这种故障不仅影响粘接强度（碳化颗粒会降低胶层附着力），而且可能污染被粘接产品表面，在食品包装和电子元器件行业是无法容忍的。现场判断碳化程度的常用方法是观察出胶口的颜色：刚挤出的胶液呈均匀琥珀色为正常；如果出胶口周围有黑色颗粒或胶液颜色明显偏深，就需要立即排查温控系统。

故障原因之一是温控阀值设置偏高或温控元件漂移。 不同牌号的热熔胶有各自的工作温度上限，通常是软化点加30到50摄氏度。如果操作人员不分胶种统一将温度调至200摄氏度，遇到软化点较低的胶种（如EVA基热熔胶，软化点约85摄氏度），其长期耐受温度只有约160摄氏度，再高就会引发热分解。因此，更换胶棒牌号时必须对应调整温控设定值。采购时要注意，有些低成本胶枪的温控元件不是PT100热电阻，而是简单的双金属片温控开关，这类元件的温度控制误差可达正负10摄氏度，在接近上限温度使用时碳化风险会明显增加。相比之下，配备PID调节器的胶枪可以将温度波动控制在正负1摄氏度以内。

另一个易被忽视的原因是在枪管内产生局部过热区域。 当枪管内部有残留积碳时，积碳层会阻碍热量向胶液均匀传导，导致积碳处温度局部偏高，而该处胶液实际温度可能低于设定值。这就形成恶性循环：操作者看到出胶偏稠（实际温度偏低），于是上调温控设定值，反而加速了积碳。所以一旦发现出胶颜色偏深，正确的第一步骤不是调温度，而是拆卸枪管并清理积碳。清理周期建议按使用频率来定：每天连续使用超过4小时的，每月清理一次；间断使用的，每三个月一次。

关于气味，正常的固体胶枪在工作时只会散发出轻微的树脂气味。如果闻到烧焦味或类似蜡烛燃烧的刺鼻味，说明胶液已经过热分解，必须立即断电降温，将枪管内存留的胶全部挤出并清理干净。切勿在高温下直接拆枪，以免烫伤。

胶枪选型与匹配：功率、枪管口径与胶棒规格的对应关系

故障排查最终会倒逼选型问题。很多采购人员在选购胶枪时只看外观和品牌，结果拿到现场才发现功率不够、枪管太细或者送胶行程太短。以下是几个必须确认的匹配点：

功率与工作节拍匹配。 工业线体用固体胶枪的功率通常在200瓦到500瓦之间。选择功率的参考依据是单次出胶量的需求：如果每次出胶超过20克，且连续出胶间隔小于10秒，推荐选400瓦以上型号。功率过低会导致回温跟不上，引发前面提到的断胶。工厂常见的误区是：为了省电买小功率枪，然后调高温度补偿，结果半年内换了两次温控元件，维护成本早已超过了省下的电费。建议采购时要求供应商提供在标称电压下的实测加热速率——从常温升至200摄氏度所需的时间不应超过4分钟。

枪管口径与胶棒规格一致。 前文提到胶棒直径偏差过大会导致送胶失效。具体而言，11毫米口径的枪管只配用直径10.8到11.2毫米的胶棒，15毫米口径的只配用14.8到15.2毫米的胶棒。有些通用型胶枪标称兼容两种直径，实际是通过更换枪管实现的，而非一支枪管能同时使用两种胶棒。采购前要向确认是否附带不同口径的枪管组件。同样，胶棒的长度标准常见为200毫米和300毫米两种。长胶棒虽然换棒次数少，但送胶行程更长，推力要求更高，所以推力在80牛以下的低功率胶枪不建议配300毫米胶棒，否则末端送胶无力。

胶枪的重量与操作人员疲劳度。 这是个容易被现场忽略的细节。工业级胶枪加满胶棒后的重量可能在1.2千克到1.8千克之间。对于需要长时间手持操作的工位，可以用弹簧平衡器悬挂胶枪以减轻操作者负担，否则操作者会因为疲劳而不自觉压缩预热时间或加快出胶节奏，反过来又引发故障。如果工位不可移动，建议考虑气动或电动固定式热熔胶机，这类设备的温控更稳定，且可以不间断供胶。

下表列出了三种常见工业级胶枪的差异维度：

比较维度	低功率手持型	中功率手持型	固定式热熔胶机
加热功率	200~250W	300~400W	800~2000W
适用胶棒直径	11mm	15mm	多种规格（需配熔胶箱）
连续出胶能力	每次 < 10g	每次 10~30g	连续不限量
温控精度	正负 5~10℃	正负 2~5℃	正负 1~2℃
适用场景	小件修补、实验	包装封箱、滤芯粘接	自动化流水线
常见温控元件	双金属片开关	PT100热电阻	PT100+PID控制器

该表的使用方式：如果现场频繁出现拉丝或断胶，首先按中间两列（中功率手持型）的性能指标对比实际工况，如果出胶量超出其能力区间，就应升级到右侧的固定式设备。

现场故障排查清单与快速定位步骤

这节为设备管理人员提供一个可以直接在工位上执行的排查流程。建议按顺序执行，每步确认后若问题未解决，再进入下一步。

步骤一：环境与电源检查

• 测量工作电压：220伏系列允许范围198~242伏；380伏系列允许范围342~418伏。
• 测量环境湿度：相对湿度大于75%时，先检查胶棒密封情况。受潮胶棒静置2小时后再试，如果断胶现象消失，说明是胶棒受潮导致的故障。
• 确认胶棒存放时间：拆封超过7天且未密封的胶棒按受潮处理，优先换用新批次。

步骤二：预热与出胶测试

• 插电后预热至少5分钟，手背靠近枪嘴2厘米处感觉明显热烫。
• 扣动扳机三次，每次持续2秒，观察出胶口胶液颜色与流速。
• 胶液呈深褐色或黑色：执行步骤三。
• 不出胶或出胶断续：拆下枪嘴，用通针清理积碳。如通针受阻，使用酒精浸泡20分钟后再清理。

步骤三：送胶机构与枪管检查

• 关闭电源并等待冷却至60摄氏度以下，拆下枪管护套。
• 旋转送胶棘轮，观察棘轮齿与推杆是否有明显缺齿或磨损（可用60倍放大镜看齿顶是否变平）。磨损严重时需更换送胶机构套件。
• 测量胶棒直径，对比枪管内径。误差大于0.5毫米的胶棒换为标准规格。
• 推杆活动范围是否被卡涩：拉动推杆时应手感顺滑，无卡顿。若卡涩，检查推杆与枪管壁之间是否有残留胶液，用棉签蘸酒精清理。

步骤四：温控元件与温控参数确认

• 使用表面温度计（型号不限，测量误差正负1.5摄氏度以内）测量枪管外壁温度，与温控面板设定值对比。差异大于10摄氏度时，建议更换温度传感器。
• 逐一核对所用胶棒的温度要求：EVA基热熔胶工作温度通常在160~180摄氏度；聚烯烃热熔胶（PO基）要求在180~200摄氏度。如设定值与胶棒要求偏差超过10%，调整设定值。
• 对于配备PID控制器的胶枪，使用万用表测量PT100电阻值（0摄氏度时100欧姆，100摄氏度时138.5欧姆），与表盘读数的对应关系，超出误差范围（正负1伏对应的温度值）则更换元件。

步骤五：长期维护与备件准备

• 每次清理枪管时，记录积碳厚度与清理间隔天数。如果两次清理间隔小于15天，说明存在过温使用或胶棒质量偏低的问题，需调整操作温度或更换胶棒供应商。
• 备件采购建议：送胶棘轮与推杆建议每半年备一套；枪嘴每季度检查一次，若有明显划伤或变形立即替换；温控元件（PT100或双金属片）建议每工作1000小时后校准一次，漂移超过允许范围则更换。
• 关于胶枪的使用寿命，工业场合下正常维护的胶枪理论寿命可达3到5年。如果每年更换一次送胶机构，其使用周期还可以延长。

整个排查过程从环境因素、操作习惯到元件状态逐步深入，思路是先排除最易变的因素（环境、胶棒状态），再检查机械与电气部分。对于采购人员而言，掌握这套流程也意味着能更准确地向供应商描述问题，从而获得针对性更强的技术支持。
