摩托车发电机线圈选型：从烧毁机理反向推导匹配原则

摩托车发电机线圈烧毁，在维修和采购场景里是高频故障。多数人第一反应是“线圈质量差”，但实际拆解故障案例会发现，相当比例的问题出在选型与使用工况不匹配上。本文从线圈烧毁的三种主要机理——过热、老化、机械损伤——出发，反向梳理选型时需要确认的关键参数和现场判断方法，帮助采购和技术人员避开常见误区。

导语

发电机线圈烧毁不是单一原因造成的，电压调节失效、散热条件恶化、机械震动损伤都可能成为导火索。对于需要更换或批量采购线圈的工厂、维修站和经销商来说，与其等故障发生后再排查，不如在选型阶段就把工况参数核对清楚。本文从实际维修经验出发，给出线圈选型时需要关注的耐温等级、绝缘材料、线径规格、安装尺寸等关键指标，并说明不同使用场景下的适配边界。内容不涉及具体品牌，只讲通用判断逻辑，可直接用于采购前的技术确认。

电压调节器匹配：耐压余量比标称电压更重要

线圈烧毁最常见的原因是过流过热，而过流的根源往往不在线圈本身，在电压调节器。实际维修中，现场判断调节器是否失效的快速方法是：怠速状态下测量电瓶两端电压，正常范围应在 13.8~14.8 V（12 V 系统）之间；若超过 15.5 V 且持续不回落，调节器内部功率管大概率已击穿。这种情况下，线圈承受的电流远超出设计值，绝缘层在短时间内就会因高温碳化而失效。

选型时必须明确线圈的耐压余量。行业通用的经验是：线圈额定电压应比系统标称电压高 1.5~2 倍。 12 V 系统选耐压 20~24 V 的线圈，24 V 系统选 36~48 V 的线圈。这个余量不是给正常工作用的，而是给调节器失效时的瞬时过压留出缓冲。有些低价线圈标称耐压正好等于系统电压，看似参数匹配，实际使用中一旦调节器老化，烧毁概率会显著增加。

另一个容易忽略的点是调节器的响应速度。老式短路式调节器响应慢，高转速下电压波动大；现代开关式调节器响应快，但对线圈的寄生电感和分布电容更敏感。如果原车配的是开关式调节器，更换线圈时要注意线径和匝数不要随意改变，否则可能引发高频振荡，反而加速绝缘老化。

散热条件与持续工况：连续负载比峰值负载更考验线圈

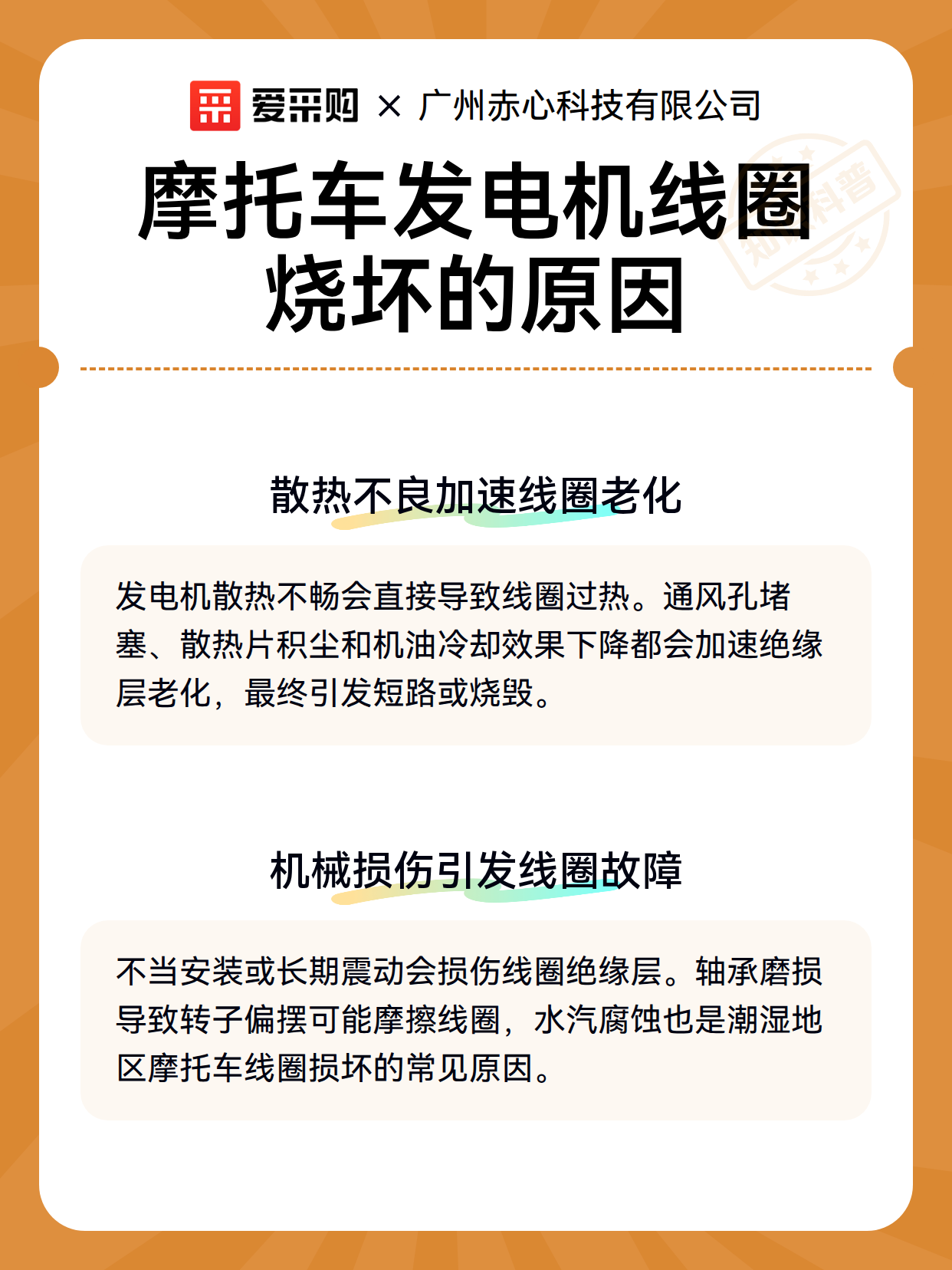

发电机运行时的热量主要来自铜损和铁损。铜损与电流的平方成正比，铁损与转速和磁通密度相关。维修中常见的情况是：线圈在短时间高负载下没问题，但在持续中高负载下就烧毁。原因是散热路径设计是按平均负载算的，不是按峰值算的。

选型时要确认线圈的持续工作电流（额定电流），而不是只看峰值电流。比如某车型峰值输出 15 A，但持续工作电流只有 8 A，如果采购时只看峰值，选了一个额定 10 A 的线圈，长时间爬坡或满载行驶时就会过热。判断散热是否够用的现场方法是：连续运行 30 分钟后，用手背触摸发电机外壳（注意断电），如果温度超过 80°C 且手不能停留超过 3 秒，散热多半有问题或线圈负载偏高。

散热不良的常见原因包括：通风孔被泥沙堵塞、散热片积尘过厚、机油冷却管路老化导致流量下降。更换线圈时，务必同步检查散热通道是否畅通。 特别是越野车型或经常在沙土路行驶的车辆，每 3000~5000 km 应清理一次散热片上的积尘，否则新线圈装上去寿命也会大打折扣。

绝缘材料等级：不是所有“耐高温”都一样

线圈绝缘材料的耐温等级直接决定使用寿命。行业里常用耐热等级分类（A、E、B、F、H 级，对应极限工作温度 105°C、120°C、130°C、155°C、180°C）。普通民用摩托车发电机线圈一般用 B 级（130°C）或 F 级（155°C），但实际选型不能只看等级标称，还要看绝缘漆的浸渍工艺。

常见误区是：标称 F 级的线圈就以为可以长期在 155°C 下运行。 实际上这个温度是“极限短期耐受”，持续运行温度通常要打 6~7 折，即 F 级线圈建议长期工作温度不超过 100~110°C。如果车辆经常在高温环境（环境温度超过 40°C）或高原地区（散热效率下降）使用，应选择高一级绝缘等级的线圈，并配合散热改善措施。

另一个容易被忽略的细节是绝缘漆的浸渍均匀度。好的线圈采用真空浸渍，漆膜均匀，无气泡；差的线圈只做表面涂刷，内部绕组的匝间绝缘薄弱。现场判断方法是：用万用表测量线圈对地绝缘电阻，新线圈常温下应大于 100 MΩ（500 V 摇表测量）；低于 10 MΩ 的线圈不建议安装，即便能转，寿命也难保证。

机械安装与振动环境：轴承间隙和固定方式是隐性变量

机械损伤导致的线圈烧毁，往往被误判为电气故障。实际维修中发现，轴承磨损导致的转子偏摆是线圈损坏的常见诱因之一。当轴承径向间隙超过 0.05 mm 时，转子在高速旋转中会间歇性摩擦定子线圈，绝缘层被磨破后逐步发展为匝间短路。

选型时不能只看线圈本体，要连同安装尺寸和配合公差一起确认。需要核对的关键尺寸包括：定子外径、内径、叠厚、安装孔距、引出线长度及端子类型。不同厂家的线圈即使标注同一车型适用，叠厚也可能差 1~2 mm，这会影响磁路饱和程度和输出特性。

安装环节的常见错误是：用蛮力将线圈压入定子壳，导致漆包线受力变形。 正确的做法是先检查定子壳内壁有无毛刺或铁屑，用压缩空气吹净，再涂少量耐高温润滑脂（仅限非摩擦面），缓慢推入。安装后用手转动转子，应无明显卡滞和异响。

对于高振动工况（如单缸越野车、长期行驶在颠簸路面），建议选择引出线根部有橡胶护套或硅胶固定的线圈，同时线束要用线卡固定在车架上，避免拉扯震动导致端子处疲劳断裂。这一条在采购时特别容易被忽略，但它是长期可靠性差异的关键之一。

环境适应性与防护等级：潮湿和多尘场景的特殊考虑

线圈的防护等级直接影响在特殊环境下的寿命。行业通用防护等级标准为 GB/T 4208（等效于 IEC 60529），常见发电机线圈防护等级为 IP20（防手指接触，不防水）到 IP54（防尘和防溅水）不等。 普通街车用 IP20 足够，但经常涉水、清洗或在高湿地区使用的车辆，应选 IP54 或以上等级的线圈。

实际使用中常见的坑是：用防水胶或密封胶自行封堵线圈外壳，以为能提高防水性能，结果反而阻碍了散热，加速老化。 防护等级的提升应依靠线圈自身的结构设计（如灌封处理、排水孔位置优化），而不是后期加胶。如果原车线圈没有排水孔设计，在涉水后应尽快检查并吹干内部水分，避免长期潮湿环境下绕组腐蚀。

绝缘材料对湿气的敏感度也不同。聚酯漆包线（PEW）耐湿性一般，聚酰胺酰亚胺漆包线（AIW）耐湿性和耐热性更好。 对于南方梅雨季节或沿海高盐雾环境，建议直接选 AIW 绝缘的线圈，虽然单价略高，但故障率会明显下降。腐蚀导致的线圈故障，通常表现为绝缘电阻下降（低于 1 MΩ）而非直接短路，容易被误判为“电路接触不良”。

选型清单与现场验收步骤

在实际采购和更换线圈时，按以下清单逐项确认，能显著降低返工和烧毁概率。

选型阶段确认事项：

• 系统电压：12 V 还是 24 V，确认线圈额定耐压（至少为系统电压 1.5 倍）
• 输出电压和电流范围：确认持续工作电流，不要只看峰值
• 绝缘耐热等级：根据实际使用环境选 B 级起步，高温或高原场景选 F 级
• 防护等级：明确使用场景是否涉水、多尘、高湿
• 安装尺寸：定子内外径、叠厚、安装孔距、引出线长度和端子类型
• 轴承状态：如果线圈烧毁伴随轴承异响，先换轴承再换线圈，否则新线圈会再次受损
• 调节器类型：确认原车调节器是短路式还是开关式，与线圈参数匹配

现场验收步骤（线圈到货时）：

1. 外观检查：确认无磕碰、漆膜无脱落、引出线无破损
2. 绝缘电阻测量：500 V 摇表，常温下绝缘电阻应大于 100 MΩ
3. 直流电阻测量：与样品或原车件对比，偏差在 ±10% 以内为正常（需记录环境温度，铜的电阻温度系数约为 0.4%/°C）
4. 试装检查：装入定子壳，确认配合松紧度合适，转子转动无卡滞
5. 空载电压测试：磁电机单独驱动，怠速下输出电压应在预期范围内
6. 负载测试：连接额定负载，连续运行 30 分钟，监测线圈表面温度（F 级线圈不超过 110°C，B 级不超过 95°C）

最后需要提醒的是：线圈选型只是发电机系统可靠性的一个环节，它无法弥补调节器失效、轴承磨损或散热设计缺陷带来的问题。 如果故障频繁出现，建议同时对整个充电系统做一次排查，而不是只更换线圈。任何选型建议都不能替代实际工况下的温度验证——在最初 200~500 km 或等效运行时间内，定期检查线圈温度和工作状态，是确认匹配是否合理的唯一可靠方式。
