76度电池包的选型要点：重量、能量密度与工况匹配

对于工厂采购、设备工程师和农业机械使用者来说，电池包的选型往往面临一个现实问题：同样标称76度电的电池包，实际重量可能相差近200公斤。这个重量差异不仅影响安装空间和结构强度，更直接关系到车辆或设备的续航表现、载荷能力以及长期运营成本。本文从选型角度出发，梳理不同电池类型在76度电规格下的重量范围、影响因素，并结合实际工况给出判断依据。重点说明磷酸铁锂与三元锂电池在重量、安全性、循环寿命上的取舍，以及散热系统、外壳材质等配套部件对最终重量的影响。文章末尾提供一份可执行的选型清单，帮助采购和技术人员在具体项目中做出更准确的判断。

76度电电池包的典型重量区间与类型对比

76度电的电池包，其自重通常在400至600公斤之间。这个区间跨度较大的原因，主要在于电芯化学体系不同。实际项目中，采购人员拿到供应商的规格书时，首先应核对的是电池类型，因为这是决定重量基准的根本因素。

三元锂电池：能量密度较高，通常在240~260 Wh/kg。一个76度电（即76 kWh）的三元锂电芯组，理论重量约为292~317公斤。加上模组结构件、汇流排、BMS（电池管理系统）和外壳，成品电池包重量通常在450~500公斤。这种电池的优势是体积小、重量轻，适合对空间和载荷敏感的场合，例如乘用车或轻型物流车。

磷酸铁锂电池：能量密度较低，通常在150~180 Wh/kg。同样76度电，电芯重量约为422~507公斤。由于磷酸铁锂电芯本身较重，且为了满足安全要求，往往需要更厚的壳体或额外的防护层，成品重量通常在500~550公斤。部分设计保守的产品可能接近600公斤。这种电池在商用车、储能基站、重型农机中更常见，因为其对重量不敏感，但对循环寿命和安全性要求更高。

固态电池（实验阶段）：实验室数据显示能量密度可达400 Wh/kg以上，76度电对应的电芯重量可降至190公斤以下，加上封装后总重可能低至300公斤。但目前成本极高，量产工艺尚未成熟，且在大倍率放电下的稳定性仍在验证中。选型时不应将其作为当前可采购的方案，仅作为技术趋势参考。

现场常见的情况是：部分供应商在宣传时只提电芯重量，忽略模组和外壳的增量。采购方如果不追问“成品包总重”，很容易低估实际安装重量，导致车辆或设备超载，或预留的安装空间不足。

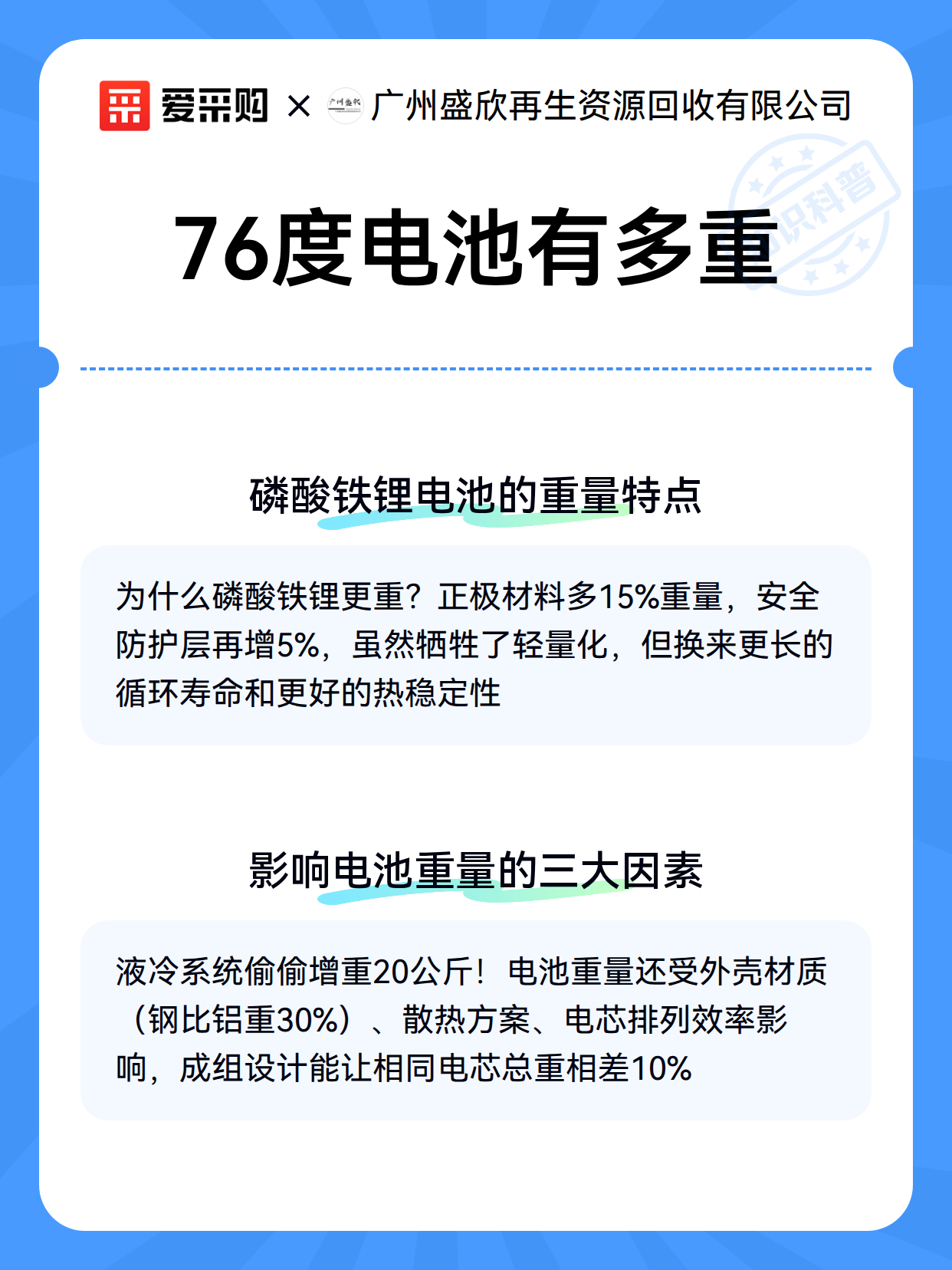

磷酸铁锂电池偏重的具体原因与选型代价

在76度电的规格下，磷酸铁锂电池比三元锂电池普遍重50~100公斤。这个差异源于三个层面的设计选择：

材料密度差异：磷酸铁锂正极材料的压实密度约为2.2~2.5 g/cm³，而三元锂（NCM523或NCM622）约为3.0~3.5 g/cm³。在相同体积下，磷酸铁锂需要更多活性材料才能达到同等电量。换算到76度电，仅正极材料一项，磷酸铁锂就比三元锂多出约15%的质量。

安全结构增重：磷酸铁锂电池虽然热稳定性更好（热失控温度约270°C，三元锂约200°C），但在实际应用中，为了满足GB/T 31485-2015等标准对挤压、针刺、过充的测试要求，许多厂家会在电池包底部增加防撞梁、在电芯之间增加气凝胶隔热垫。这些安全结构通常使电池包总重额外增加3%~5%。而三元锂电池由于自身热失控风险更高，反而需要更复杂的液冷和防火设计，其安全结构重量并不比磷酸铁锂轻。

成组效率的取舍：磷酸铁锂电芯单体电压较低（约3.2V），要达到76度电所需的电压平台（通常400V或800V），需要串联更多电芯。例如，一个400V系统需要约125个磷酸铁锂电芯串联，而三元锂（3.6V）只需约111个。更多的电芯意味着更多的连接片、采样线、固定支架，这些辅材累计起来也会增加数公斤重量。

选型代价：选择磷酸铁锂电池意味着要接受更高的自重。对于一台额定载重5吨的电动叉车，电池重500公斤 vs 450公斤，意味着有效载荷减少50公斤。如果每天作业8小时，这50公斤的载荷损失可能累积成每年数千吨的搬运量差异。因此，在载荷余量紧张的设备上，采购方需要仔细核算重量预算，必要时选择能量密度更高的三元锂电池，或者接受更小的电池容量以换取载荷空间。

散热系统与外壳材质对重量的实际影响

除了电芯类型，电池包的外围组件也是决定最终重量的关键变量。许多采购人员在选型时只关注电芯参数，忽略了这些“隐形”的增重项。

散热系统：液冷 vs 风冷

• 液冷系统：包含冷却板、水泵、膨胀水箱、管路和冷却液。对于76度电的电池包，液冷系统总重通常在25~35公斤。其中冷却液（通常为乙二醇水溶液）约5~8公斤，水泵约2~3公斤，冷却板约10~15公斤。液冷系统在持续大功率放电（如重载爬坡、连续高速行驶）时优势明显，能将电芯温差控制在3°C以内。
• 风冷系统：仅包含风扇和风道，总重约8~15公斤。结构简单，成本低，但散热效率有限。当环境温度超过35°C或电池持续以1C以上倍率放电时，风冷很难将电芯温度控制在45°C以下，会加速电池衰减。

选型建议：如果设备运行环境温度较高（如夏季露天作业的农机），或工作循环中频繁出现大电流放电（如电动挖掘机），液冷是必要选择，但需接受20公斤左右的重量增加。如果设备在温控车间内使用，且放电倍率低于0.5C，风冷完全够用，且能节省重量和成本。

外壳材质：钢制 vs 铝合金

• 钢制外壳：厚度通常1.5~2.0 mm，密度7.85 g/cm³。一个76度电的电池包外壳重量约25~35公斤。优点是强度高、成本低、抗冲击性好；缺点是重量大、易生锈（需喷涂处理）。
• 铝合金外壳：厚度通常2.0~3.0 mm，密度2.7 g/cm³。重量约12~18公斤，比钢制轻30%~50%。但强度较低，在受到侧面撞击时更容易变形，导致内部电芯受损。铝合金外壳的成本也比钢制高30%~50%。

常见误区：部分工程师认为铝合金外壳一定能减重。实际上，为了达到与钢制相同的抗挤压强度，铝合金外壳往往需要增加加强筋或加厚壁厚，最终减重效果可能只有10%~15%，而非理论上的60%。选型时应要求供应商提供外壳的挤压强度测试数据（参考GB/T 31467.3），不能只看材质。

实际工况下的重量与性能匹配判断

选型不能只看参数表上的数字，必须结合设备的具体使用场景。以下三个常见工况下的判断逻辑，可以帮助采购和技术人员做出更合理的决策。

工况一：高频率、高负荷的连续作业（如港口牵引车、矿山电动卡车）

• 核心矛盾：电池容量 vs 充电时间 vs 自重。
• 判断方法：计算每日所需总电量。如果设备每天需要消耗150度电，配置两个76度电的电池包，总重可达1000~1100公斤。此时应优先选用三元锂电池（总重约900~1000公斤），或者考虑换电模式，使用一个76度电的电池包，中途更换一次。磷酸铁锂电池由于自重过大，会显著降低车辆的载重能力，导致每趟少拉货物，运营效率下降。
• 风险提示：三元锂电池在高倍率放电下（持续1C以上）温升较快，必须配备液冷系统。如果采购时只选了风冷，夏季可能出现电池过热降功率，影响作业效率。

工况二：对安全性要求极高、且空间充足的固定式储能（如基站备电、光伏储能）

• 核心矛盾：循环寿命 vs 热稳定性 vs 重量。
• 判断方法：固定式储能对重量不敏感，但对循环次数要求高。磷酸铁锂电池的循环寿命通常在3000~5000次（80% DOD），三元锂在1500~2500次。对于设计寿命10年的储能系统，磷酸铁锂更合适。76度电的电池包重550公斤，对于地面安装的储能柜来说完全可以接受。
• 风险提示：磷酸铁锂电池虽然热稳定性好，但在过充或内部短路时仍可能产生氢气，需要配置防爆通风装置。选型时不能因为“磷酸铁锂安全”就忽略BMS和消防系统的配置。

工况三：对空间和重量敏感的移动设备（如电动叉车、高空作业平台）

• 核心矛盾：体积 vs 重量 vs 配重需求。
• 判断方法：电动叉车通常需要电池作为配重。如果设备设计时预留了500公斤的电池仓，选用磷酸铁锂电池（550公斤）可能超重，而三元锂电池（450公斤）则可能配重不足，导致叉车后部过轻，转向时尾部抬起。此时需要与主机厂确认电池仓的承重上限和配重补偿方案。部分叉车会在电池仓内增加铸铁配重块，但这会进一步增加总重。
• 现场经验：多数工厂的做法是，先确定设备的总重上限和重心位置，再反向推算电池允许的重量范围。如果电池重量超出，可能需要调整车架结构或增加配重块，这都会增加成本和交货周期。

选型清单：76度电电池包的评估要点

以下是一份可直接用于采购和技术评估的清单，建议在项目初期逐项核对。

一、电芯类型确认

1. 确认电池类型：三元锂（NCM/NCA）、磷酸铁锂（LFP）、或其他（如锰酸锂、钛酸锂）。
2. 要求供应商提供电芯规格书，核对能量密度（Wh/kg）、体积能量密度（Wh/L）、循环寿命（80% DOD下次数）。
3. 询问电芯是否通过GB/T 31484-2015或UL 1973等标准测试，要求提供测试报告编号（非强制，但可要求供应商提供）。

二、成品电池包重量与尺寸

1. 明确总重（含外壳、BMS、散热系统、连接器）。
2. 核对外形尺寸，确认设备安装空间是否足够。特别注意高度方向，部分电池包因散热风道设计会偏高。
3. 计算重量体积比（kg/L），判断成组效率。通常三元锂包在0.3~0.4 kg/L，磷酸铁锂在0.5~0.6 kg/L。

三、散热系统匹配

1. 根据设备最大持续放电电流（A）和倍率（C），计算发热量。公式：发热功率（W）≈ 放电电流² × 内阻（Ω），内阻可从电芯规格书获取。
2. 如果发热功率超过500W，建议采用液冷。如果超过1000W，必须采用液冷，且需确认冷却液流量和换热面积。
3. 询问散热系统的功率消耗（水泵/风扇的额定功率），这部分会额外消耗电池电量，影响实际续航。

四、外壳与防护等级

1. 确认外壳材质（钢/铝/复合材料）和表面处理（喷涂/阳极氧化）。
2. 要求提供IP防护等级（如IP67），并确认是否满足使用环境。例如，农机作业环境灰尘大，IP65以上是基本要求；港口设备可能要求IP67。
3. 检查外壳是否有泄压阀或防爆装置，特别是磷酸铁锂电池在过充时可能产生气体。

五、安全与认证

1. 确认BMS功能：是否具备过充保护、过放保护、过温保护、均衡功能。
2. 询问电池包是否通过GB 38031-2020（电动汽车用动力蓄电池安全要求）的热失控测试（5分钟内不起火、不爆炸）。
3. 对于出口设备，确认是否满足UN38.3（运输安全）和IEC 62660（性能测试）要求。

六、安装与维护

1. 确认电池包在设备上的安装方式（螺栓固定/滑轨推入），以及是否预留吊装点。
2. 询问日常维护要求：是否需要定期加注冷却液、清理散热器、检查连接器松动。
3. 了解电池包的质保条款：通常磷酸铁锂质保5年或3000次循环，三元锂质保3年或1500次循环。注意质保条件是否要求必须使用原厂充电机，以及是否包含人工费。

这份清单的核心价值在于：避免仅凭“76度电”这个单一参数做决策。重量、散热、安全、维护成本，每一项都可能成为影响设备长期运行的关键因素。采购人员在拿到供应商报价时，应要求对方按上述清单逐项填写参数，再结合自身工况进行最终判断。
