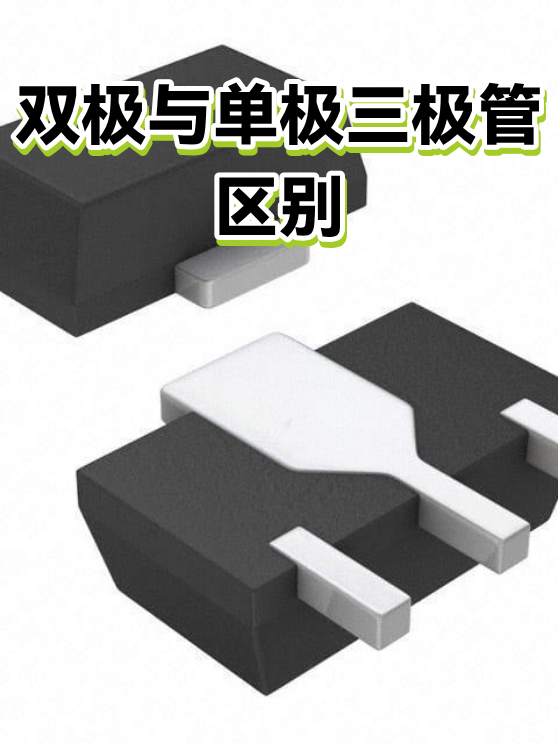

工业现场三极管选型：双极与单极的工况匹配与常见误区

在工厂设备维修、自动化产线改造或农用设备电路调试中，选对三极管类型往往决定了电路能否在预期寿命内稳定工作。很多工程师习惯用“双极管适合放大、单极管适合开关”来一刀切，但在实际工况下，这种简化判断容易导致驱动不足、温漂失控甚至器件烧毁。本文从选型角度出发，梳理双极型三极管（BJT）与单极型三极管（MOSFET）在工业现场的真实表现差异，重点说明哪些参数在选型表上容易被忽略，以及不同负载条件下如何匹配驱动方式。

双极与单极的核心差异：驱动方式决定了选型边界

电流驱动与电压驱动的本质区别

双极型三极管（BJT）是电流控制器件，其集电极电流 $I_C$ 与基极电流 $I_B$ 之间近似呈线性关系，放大倍数 $\beta$ 通常在 100~400 之间（小信号管）或 20~100（功率管）。这意味着要让 BJT 导通并进入饱和区，基极必须持续提供毫安级别的电流。以常见的 NPN 管 2N5551 为例，若要驱动 50 mA 的负载，基极电流至少需要 0.5~1 mA，这在微控制器 GPIO 直接驱动时可能超出输出能力，需要加一级驱动电路。

单极型三极管（MOSFET）是电压控制器件，栅极（G）与源极（S）之间是绝缘层，输入阻抗通常在 $10^8 \sim 10^{12} \Omega$ 量级。栅极电压 $V_{GS}$ 达到阈值电压 $V_{th}$（典型值 2~4 V）后，漏极电流 $I_D$ 随 $V_{GS}$ 升高而增大。工业现场常见的问题是：工程师用 5 V 逻辑电平直接驱动 MOSFET 栅极，但忽略了 $V_{th}$ 的分布范围——同一批次器件 $V_{th}$ 可能在 2.5~4.5 V 之间，5 V 驱动时部分管子可能处于线性区而非饱和区，导致导通电阻 $R_{DS(on)}$ 偏高、发热严重。

选型时容易忽略的“驱动代价”

常见误区： 认为 MOSFET 是电压驱动就不消耗功率。实际使用中，MOSFET 栅极电容（$C_{iss}$）在开关瞬间需要充放电，驱动电路必须提供峰值电流。功率 MOSFET 的 $C_{iss}$ 通常在 1~10 nF 之间，若开关频率为 100 kHz，驱动电流可达数百毫安。如果驱动芯片选型不当，栅极电压上升缓慢，MOSFET 会长时间工作在放大区，导致开关损耗急剧增加。现场常见的情况是：工程师用普通逻辑门直接驱动大功率 MOSFET，结果管子温升很快，而更换驱动芯片后问题解决。

BJT 的驱动代价则体现在基极电阻的功耗上。如果基极电流设计过大，基极电阻上的压降和功耗会显著增加。例如，驱动 1 A 负载时，若 $\beta=50$，基极电流需 20 mA，基极限流电阻（假设电源 5 V，基极-发射极压降 0.7 V）上的功耗为 $(5-0.7) \times 0.02 = 86$ mW，这在高密度电路板上可能造成局部过热。

高频与开关场景：单极的优势与双极的局限

开关速度与电荷存储效应

BJT 在导通时基区会存储过量少数载流子，关断时需要时间将这些载流子复合或抽出，这就是存储时间 $t_s$。普通功率 BJT 的存储时间通常在 1~10 $\mu$s 量级，这意味着在 100 kHz 以上的开关频率下，BJT 可能无法完全关断，导致直通短路。工业现场使用 BJT 做高频开关时，常见做法是加贝克钳位电路或并联肖特基二极管来加速关断，但这会增加成本和 PCB 面积。

MOSFET 是多数载流子器件，没有存储效应，关断速度主要由栅极电容放电时间决定。现代功率 MOSFET 的开关时间可以做到 10~100 ns。但需要注意：MOSFET 的体二极管反向恢复时间 $t_{rr}$ 在桥式电路中可能成为瓶颈。普通 MOSFET 体二极管的 $t_{rr}$ 约为 100~500 ns，若用于高频逆变器，可能需要在外部并联快恢复二极管。

选型对照表：高频开关场景下的关键参数

参数	BJT（以NPN功率管为例）	MOSFET（以N沟道功率管为例）	选型注意事项
开关频率上限	通常 < 200 kHz（受存储时间限制）	可达 1 MHz 以上（受栅极驱动限制）	超过 100 kHz 优先考虑 MOSFET
导通压降	$V_{CE(sat)}$ 约 0.2~1.5 V（随电流增大）	$R_{DS(on)}$ 产生的压降 $I_D \times R_{DS(on)}$（典型 0.1~1 V）	低压大电流场景 MOSFET 优势明显
驱动功率	持续基极电流，低频时功耗显著	开关瞬间充放电，高频时驱动功耗上升	高频下 MOSFET 驱动功耗不可忽略
并联均流	困难（负温度系数，易热失控）	容易（正温度系数，自动均流）	大电流需并联时选 MOSFET
抗浪涌能力	较强（可承受短时过流）	较弱（过压易击穿栅极）	感性负载需加吸收电路

现场经验： 在 50 kHz 以上的 DC-DC 变换器中，多数工厂的做法是选用 MOSFET 搭配专用驱动芯片。但如果负载电流小于 2 A 且对成本敏感，BJT 搭配 RC 缓冲电路仍可工作，只是需要严格计算开关损耗并预留散热余量。

模拟放大与线性区：双极的线性度与单极的失真

BJT 在模拟放大中的不可替代性

BJT 的 $I_C$ 与 $I_B$ 在较宽范围内呈指数关系，这使其在音频放大等需要低失真的场景中表现出色。在共发射极放大电路中，BJT 的电压增益 $A_v \approx -R_C / r_e$（其中 $r_e = 26 mV / I_E$），增益稳定性较好。工业现场常见的仪表放大器前级、传感器信号调理电路，仍大量使用低噪声 BJT（如 2N4401、BC547 等），因为其输入噪声电压密度可低至 1 nV/$\sqrt{Hz}$ 以下。

MOSFET 在线性区的陷阱

MOSFET 在饱和区（放大区）的 $I_D$ 与 $V_{GS}$ 呈平方律关系，跨导 $g_m$ 随电流变化较大，导致开环增益非线性。更关键的是，MOSFET 在放大区工作时功耗很大——因为 $V_{DS}$ 和 $I_D$ 同时较大。常见误区： 用 MOSFET 做线性稳压器的调整管，结果管子发热严重且输出纹波大。实际上，MOSFET 更适合开关稳压器，而线性稳压器仍以 BJT 或达林顿管为主。

选型建议： 如果电路需要工作在放大区（如模拟音频、传感器前端），优先考虑 BJT。如果必须用 MOSFET（例如需要高输入阻抗），应选择专门设计的线性 MOSFET，并确保 $V_{DS}$ 和 $I_D$ 的组合落在安全工作区（SOA）内，且散热充分。

温度特性与可靠性：现场最容易被忽视的变量

BJT 的热失控风险

BJT 的 $V_{BE}$ 具有负温度系数（约 -2 mV/°C），且 $\beta$ 随温度升高而增大。这意味着在恒压偏置下，温度升高会导致 $I_C$ 增大，$I_C$ 增大又进一步使结温升高，形成正反馈——这就是热失控。工业现场常见的做法是采用发射极负反馈电阻（Re）来稳定静态工作点，Re 上的压降通常取 0.5~1 V。但很多新手在设计大功率放大器时省略了 Re，导致高温环境下管子烧毁。

MOSFET 的雪崩与栅极保护

MOSFET 的栅极氧化层非常脆弱，栅源电压 $V_{GS}$ 超过 ±20 V 就可能击穿。实际使用中，静电放电（ESD）和电路中的电压尖峰是常见损坏原因。现场经验： 在干燥环境中操作 MOSFET 时，人体静电可能达到数千伏，直接触碰栅极即可导致器件失效。多数工厂的做法是在栅极和源极之间并联一个 10~100 k$\Omega$ 电阻和一个齐纳二极管（如 12 V 稳压管），并在 PCB 布局时让栅极走线尽量短、远离高压区域。

BJT 虽然不易发生静电损坏，但在感性负载关断时会产生高压尖峰，容易击穿集电极-发射极。选型时需关注 $V_{CEO}$ 和 $V_{CBO}$ 的余量，通常建议工作电压不超过额定值的 60%~80%。

选型清单：从负载类型到驱动电路的匹配步骤

以下清单适用于工业设备维修、电路改型和器件替换场景，按顺序执行可减少选型失误。

第一步：确认负载特性

• 负载类型：阻性（加热器、灯泡）、感性（电机、继电器线圈）、容性（长线缆、电容负载）。
• 工作电流：峰值电流和持续电流分别记录，注意电机启动电流可达额定值的 5~8 倍。
• 工作电压：最高电压和最低电压，考虑电源纹波和浪涌。
• 开关频率：若 > 20 kHz，优先考虑 MOSFET；若 < 1 kHz，BJT 和 MOSFET 均可。

第二步：确定驱动方式

• 信号源类型：微控制器 GPIO（通常 3.3 V 或 5 V，输出电流 5~20 mA）、运算放大器输出（电压摆幅有限）、专用驱动芯片。
• 驱动能力匹配：如果信号源无法提供 BJT 所需的基极电流，或无法在 MOSFET 栅极电容的充放电时间内提供足够峰值电流，需增加驱动级。

第三步：计算关键参数

• BJT 选型：$I_{C(max)} \geq 1.5 \times I_{load}$；$V_{CEO} \geq 1.5 \times V_{supply}$；基极电阻 $R_B = (V_{drive} - V_{BE}) / I_B$，其中 $I_B = I_C / \beta_{min}$。
• MOSFET 选型：$V_{DSS} \geq 1.5 \times V_{supply}$；$R_{DS(on)}$ 在预期 $I_D$ 和结温下计算导通损耗；$V_{th}$ 应低于驱动电压最低值至少 1 V；栅极电阻 $R_G$ 通常取 10~100 $\Omega$ 以抑制振荡。

第四步：评估散热与保护

• 散热估算：BJT 导通损耗 $P_{on} = V_{CE(sat)} \times I_C \times D$（D 为占空比）；MOSFET 导通损耗 $P_{on} = I_D^2 \times R_{DS(on)} \times D$。开关损耗另算，高频下可能超过导通损耗。
• 保护措施：感性负载需加续流二极管（BJT 用普通二极管，MOSFET 可用其体二极管但需确认反向恢复时间）；过压保护可用 TVS 管或 RC 吸收电路。

第五步：现场验证

• 上电前检查：用万用表测量栅极（或基极）与源极（或发射极）之间是否短路或开路；确认极性正确。
• 温度监测：加载额定负载运行 10 分钟后，用红外测温仪检查器件表面温度，建议不超过 85°C（环境温度 25°C 时）。若温升过快，检查驱动波形是否完整、散热器接触是否良好。
• 波形测试：用示波器观察栅极（基极）电压和漏极（集电极）电压波形，确认开关边沿陡峭、无振荡或尖峰。MOSFET 的栅极电压上升时间不应超过 100 ns（功率管）或 50 ns（小信号管），否则需减小栅极电阻或换用驱动能力更强的芯片。

容易忽略的点： 在更换器件时，很多工程师只关注封装和电流等级，忽略了 $V_{th}$ 或 $\beta$ 的分布范围。例如，用 $V_{th}$ 为 2.5~4.5 V 的 MOSFET 替换原设计为 3.3 V 驱动的管子，可能导致部分批次无法完全导通。建议在选型时查看数据手册中的“典型值”和“最大值/最小值”两列，确保在最差条件下也能满足驱动要求。
