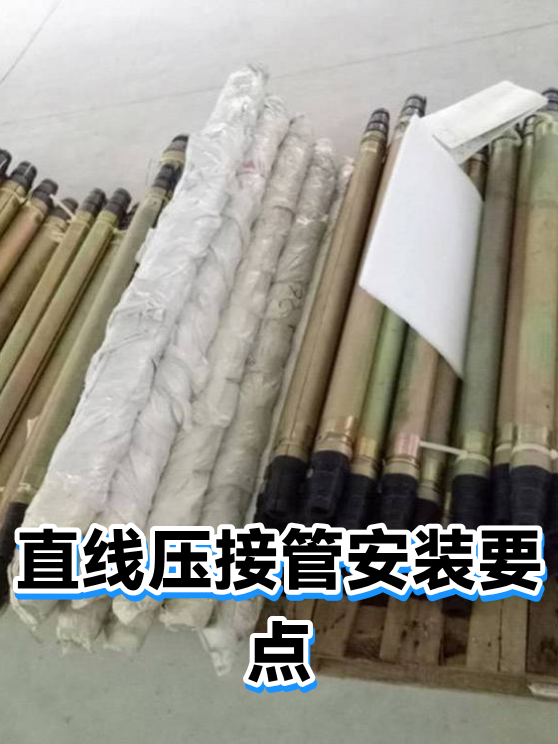

直线压接管现场安装的间距控制与避让原则

直线压接管在管道系统中的作用类似于关节，安装位置与间距直接影响整条管线的运行稳定性和检修便利性。这篇文章围绕实际施工中常见的间距取值、危险区避让、特殊工况应对三个核心问题展开，给出了现场可执行的判断依据和操作步骤，并指出了几种看着合理实则容易埋下隐患的常见做法。内容侧重施工层面的经验总结，适用于工厂管道安装、设备维护以及工程验收时的参考。

安装间距的取值逻辑与现场调整方法

直线压接管的间距不是随意定的，它和管道直径、介质温度、支架形式都有直接关系。行业里通用的做法是把间距控制在管径的 8～12 倍，这个范围来自对管道刚度和热变形量的综合考虑。以 DN50 的碳钢管为例，间距取 400～600 mm 是比较稳妥的区间。间距小于 8 倍管径时，相邻两个压接点的应力区会重叠，管道在温度变化时没有足够的变形释放空间，容易在压接管根部产生疲劳裂纹；间距大于 12 倍管径时，管道在两个压接点之间的跨度变大，自重作用下会出现下垂，尤其是水平安装的管线，时间长了会在压接管两侧形成可见的挠曲。

实际施工中，确定具体数值前要先做两件事。第一，查清管道的工作温度和安装环境温度，计算温差。比如常温安装、介质温度 80℃ 的管道，升温阶段产生的轴向伸长量必须被压接点之间的间隙或管道自身的弹性变形吸收。第二，查看支架的布置图。压接管尽量安装在两个支架的中间位置，而不是紧贴支架，这样管道受热伸长时，压接管两侧的管道可以向相反方向微小滑动，避免压接管承受额外的剪切力。

关于热胀冷缩的余量，常规做法是在计算出的间距基础上预留 3%～5% 的富余量。这里有一个容易忽略的细节：不锈钢管的线膨胀系数比碳钢高约 40%～50%，同样温度变化下伸长量更大。多数工厂的做法是，不锈钢管道在同样工况下把间距额外放宽 20% 左右，也就是按碳钢计算值的 1.2 倍执行。但要注意，这个 1.2 倍不是绝对值，它建立在支架数量和位置不变的前提下。如果现场支架间距本身偏大，那么压接管间距的额外放宽比例应适当降低，否则反而会让单跨管道过长。

还有一个现场常见误区值得单独提出来。有些安装师傅为了追求管道外观整齐，把压接管间距严格等分，完全不管支架位置和阀门位置。这样做表面上看间隔均匀，但实际上压接管很可能正好落在了支架的受力点上，或者落在弯头附近的高应力区。正确的顺序应该是先确定支架位置、阀门位置和弯头位置，再在这些固定点之间分配压接管的间距，而不是反过来先定压接管间距再迁就其他部件。

需要避让的危险位置与操作空间的底线

管道系统中有几个位置是安装直线压接管的禁区，这些位置在图纸上看着没什么问题，但实际运行中故障率明显偏高。第一个是振动源附近。电机、泵、压缩机的振动会通过管道传递，压接管如果安装在距振动源 1.5 米以内，长期振动会导致压接处松动，密封性能下降。这个距离不是拍脑袋定的，它对应的是振动幅度衰减到初始值约 30% 的典型距离。实际使用中，如果振动源功率较大或者管道壁厚较薄，这个距离还要加大到 2 米以上。

第二个必须避让的位置是急转弯处。弯头本身是应力集中的地方，管道在弯头前后各 1 倍管径的范围内，应力分布极不均匀。在这个区域内安装压接管，相当于在应力集中点上再增加一个结构不连续面，两者叠加的效果不是简单相加，而是成倍放大。现场常见的问题是把压接管装在弯头出口很近的地方，理由是节省空间。短时间里看不出异常，但经过几次温度循环后，压接管靠近弯头一侧的管壁会出现细微的环向裂纹。正确做法是弯头前后各留出至少 1 倍管径的直管段，再进行压接。

第三个问题是压接管与支架的相对位置。压接管不应该和支架直接重叠。原因有两层：一是支架通常有固定或导向功能，压接管本身也需要一定的轴向自由度，两者重叠会互相限制，导致应力无法释放；二是检修时如果需要更换压接管，支架会挡住操作空间，增加拆装难度。实际施工中，压接管中心线与支架边缘的净距离建议不小于 100 mm，这样既能留出扳手操作的空间，又避免了两者的功能冲突。

第四个容易被忽略的是检修通道的问题。安装压接管之前就要想清楚，这个位置将来用什么样的工具来拆卸。法兰连接的压接管可以用活动扳手，但如果是需要套筒扳手或者液压钳的场合，周围至少要预留 300 mm 的操作半径。很多改造项目中，压接管安装在管道靠墙一侧，正面空间充足，但背面完全贴墙，等需要拆卸时才发现在狭小空间里根本使不上力。对于这类位置，建议在安装时就直接选用对夹式快装接头，虽然单价高一些，但后期的维护成本低很多。

特殊工况下的压接管选型与安装调整

现场工况不会总是理想的水平直管段，高空管道、腐蚀环境、温差剧烈区域、狭窄空间这四种情况在工业管道中非常常见，每一种都需要对标准安装方式进行针对性调整。

高空管道（距地面或操作面 5 米以上）的主要问题是检修难度大，且管道自重加上介质重量产生的弯矩更大。常规做法是把支撑点数量增加 30% 左右，即原来设计 5 个支架的距离，改为安装 6～7 个支架。这样做的目的是缩短单跨长度，降低管道在压接管位置产生的挠度。同时，高空管道的压接管尽量选用螺栓连接型而不是液压压接型，原因是螺栓连接型在检修时可以分段拆卸，避免整根管道从高空吊下。

腐蚀环境（如酸洗车间、海边盐雾区）对压接管的材质和密封方式有明确要求。普通碳钢压接管在这种环境下锈蚀速度很快，表面会先出现点蚀，接着扩展到密封面，最后导致泄漏。应对方案是在压接管与管道法兰之间加装隔离垫片，材质选用聚四氟乙烯或者丁腈橡胶，厚度 2～3 mm，既起到电化学隔离作用，又能补偿微小的端面不平度。特别要注意的是，加装隔离垫片后，螺栓的拧紧力矩要相应降低 10%～15%，否则垫片会被过度压缩失去弹性，反而降低密封效果。

温差剧烈区域（如室外露天管道，冬季气温可达 -20℃ 以下，夏季阳光直射表面温度超过 60℃）对压接管的轴向伸缩能力要求很高。普通直线压接管的伸缩补偿量有限，当计算出的热伸长量超过压接管允许补偿范围的 70% 时，就不建议再使用直线压接管，而应该改用 Ω 型补偿器来吸收变形。Ω 型补偿器的弯管段可以承担较大的轴向位移，而且不产生额外的密封面风险。判断标准是：管道工作温度与安装温度之差大于 60℃ 时，优先考虑补偿器方案。

狭窄空间（如管廊层间、设备夹层）中，标准的压接管往往因为外形尺寸太大而装不进去。这时常用的替代方案是对夹式快装接头。这类接头轴向长度比法兰式压接管短 40%～50%，重量也轻很多，适合在紧凑空间内安装。但代价是对管道的同轴度要求更高，对接时若偏差超过 1.5 mm，密封圈容易偏磨导致泄漏。因此在狭窄空间使用对夹式接头时，安装前务必用激光对中仪或塞尺确认管道的同轴度。

安装操作的规范步骤与常见误区

直线压接管的安装有几个关键步骤，顺序不能颠倒。第一步是清洁管道端面。用砂纸或钢丝刷去除端面的锈迹、油污和毛刺，清洁范围需要覆盖端面及外圆 20 mm 以内的区域。这个步骤看着简单，但实际施工中常因为赶工而省略，导致压接后密封面贴合不严。第二步是检查压接管和管道的尺寸匹配。用卡尺测量管道外径，允许偏差通常为正负 0.5 mm，超出这个范围的管道要先做整圆处理再压接。第三步是涂敷润滑剂。润滑剂要均匀涂抹在管道外壁和压接管密封圈表面，用量以覆盖整个接触面为准，不宜过多，否则多余的润滑剂会被挤入管道内部，污染介质。第四步是进行压接作业。电动液压钳的压力要按设备说明书设定，压接完成后检查压接环的成型情况，合格的压接环应呈现六边形或八边形的均匀变形，且变形量均匀。

现场常见的一个误区是为了增加密封性而反复压接同一个位置。实际上，压接管的设计是一次性压接到位的，重复压接会导致密封圈过度变形甚至撕裂，反而造成泄漏。另一个误区是用火焰加热的方式来帮助压接就位。加热会改变管材的金相组织，降低强度，同时会损坏密封圈材料，这种做法应该被严格禁止。

老手和新手在安装压接管时的最大区别在于观察细节。老手在压接前会用手电筒照射管道内部，检查是否有焊渣或异物残留；新手往往直接开始压接。还有一个老手会做但新手容易忽略的动作，是在压接完成后用记号笔在压接管和管道连接处划一条线，方便日后巡检时快速判断是否有松动错位。

验收检查与日常巡检的实用清单

压接管安装完成后，建议按照以下清单逐项检查。这个清单既适用于工程验收时的抽检，也适用于日常巡检的定期检查。

检查项目	检查方法	合格标准	常见缺陷
压接环变形量	目视 + 游标卡尺测量	变形均匀，最大与最小外径差不超过 1.0 mm	单侧变形、压接不到位
密封面状态	目视检查	无油脂残留、无划伤、无径向裂纹	密封圈挤出、表面污染
管道轴向错位	直尺或激光对中仪	错位量不超过管道壁厚的 15%	接口处有明显台阶
支架间距	卷尺测量	间距偏差不超过设计值正负 10%	支架缺失、间距过大
压接管与支架净距	卷尺测量	不小于 100 mm	压接管与支架贴合
与振动源距离	卷尺测量	不小于 1.5 m（大功率设备不小于 2 m）	距离不足且无减振措施
与弯头距离	卷尺测量	不小于 1 倍管径的直管段	弯头附近直接压接
热胀冷缩余量	现场标记 + 定期巡检	标记线无明显位移或错位	无标记线、无法判断位移

日常巡检中对压接管的重点关注项目是压接环外观和密封点有无渗漏。对滴漏可以用目视和手感检查，对微量渗漏可以借助检漏液发泡法检测。每三个月进行一次紧固检查是必要的，特别是对于有温度波动的管线，螺栓可能因热循环而轻微松弛。

需要注意的是，以上检查清单主要针对通用工业管道。对于输送剧毒、易燃易爆介质的管道，除了上述检查外，还应依据相关特种设备安全技术规范进行定期检验，压接管的检测周期和检测手段应遵循相应规范执行，不能仅依赖外观检查。
