FDSOI芯片成本与采购指南：漏电机理与选型权衡

功率芯片老刘

2026-03-23 13:37:02

功率芯片老刘

咨询

武汉做电力电子十年，熟悉GaN快充与SiC模块

在线咨询

导读：

FDSOI（全耗尽绝缘体上硅）技术因其在低功耗与射频集成方面的优势，近年来在物联网、车规级芯片及部分工业控制领域获得了关注。然而，对于工厂采购和设备工程师而言，这项技术并非“低功耗”的万能解药——其特有的漏电机制直接影响芯片的长期可靠性、散热设计成本乃至最终的系统良率。本文从成本与采购的实战视角出发，梳理FDSOI芯片的漏电根源、不同工况下的表现差异，并给出针对供货质量、工艺波动与长期使用风险的选型评估要点。

埋氧层厚度与漏电流的量化关系：采购时必须索要的参数

FDSOI的核心结构是位于硅沟道与衬底之间的超薄埋氧层（BOX），其厚度通常控制在20~25纳米区间。这个数字并非固定不变，而是根据目标电压等级和漏电指标由代工厂调校的。实际使用中，采购人员在拿到芯片规格书（Datasheet）时，最常犯的错误是只关注“典型功耗”和“工作电压”，而不去核对BOX厚度对应的栅极漏电流（Igate）与背栅漏电流（Iback）的测试条件。

现场常见的情况是：同一颗FDSOI芯片，由不同批次供货时，其静态功耗可能相差15%~30%。原因就在于BOX层的厚度波动。当氧化层厚度从25纳米减薄到22纳米时，栅极到衬底的量子隧穿电流会呈指数级上升。根据行业内通用的MOSFET漏电模型，氧化层厚度每减少1纳米，栅极漏电流大约增加一个数量级。厚度偏差0.5纳米，在单个晶体管上可能表现为纳安级别的差异，但当芯片集成数千万个晶体管时，这种差异累积起来就足以让一块电路板的待机功耗违反设计指标。

容易被忽略的点：许多采购人员习惯性地用“XX纳米制程”来笼统描述芯片性能，但FDSOI的功耗优势成立有一个重要前提——BOX厚度必须足够均匀。如果在发货检验中只测功能而不测静态电流（IDDQ），那么一批芯片中可能混入厚度偏薄、漏电偏大的不良品。这些芯片在常温下功能正常，一旦进入低温环境（例如冬季户外设备），漏电会进一步加剧，导致电源轨电压跌落或逻辑电平紊乱。

针对这一风险，采购合同的技术附件中应明确规定：

静态漏电流上限（例如 $I_{DDQ} \le 10 \mu A$ ，在 $T_j=25^\circ C$ 条件下测试）
不同温度点（ $0^\circ C$ 、 $25^\circ C$ 、 $85^\circ C$ ）的漏电参考值，而非仅给一个室温典型值
对于有低功耗休眠要求的场景，建议要求供货方提供多个批次之间的BOX厚度Cpk（过程能力指数）数据，至少应不低于1.33，否则批次间漏电离散度会显著放大散热设计风险

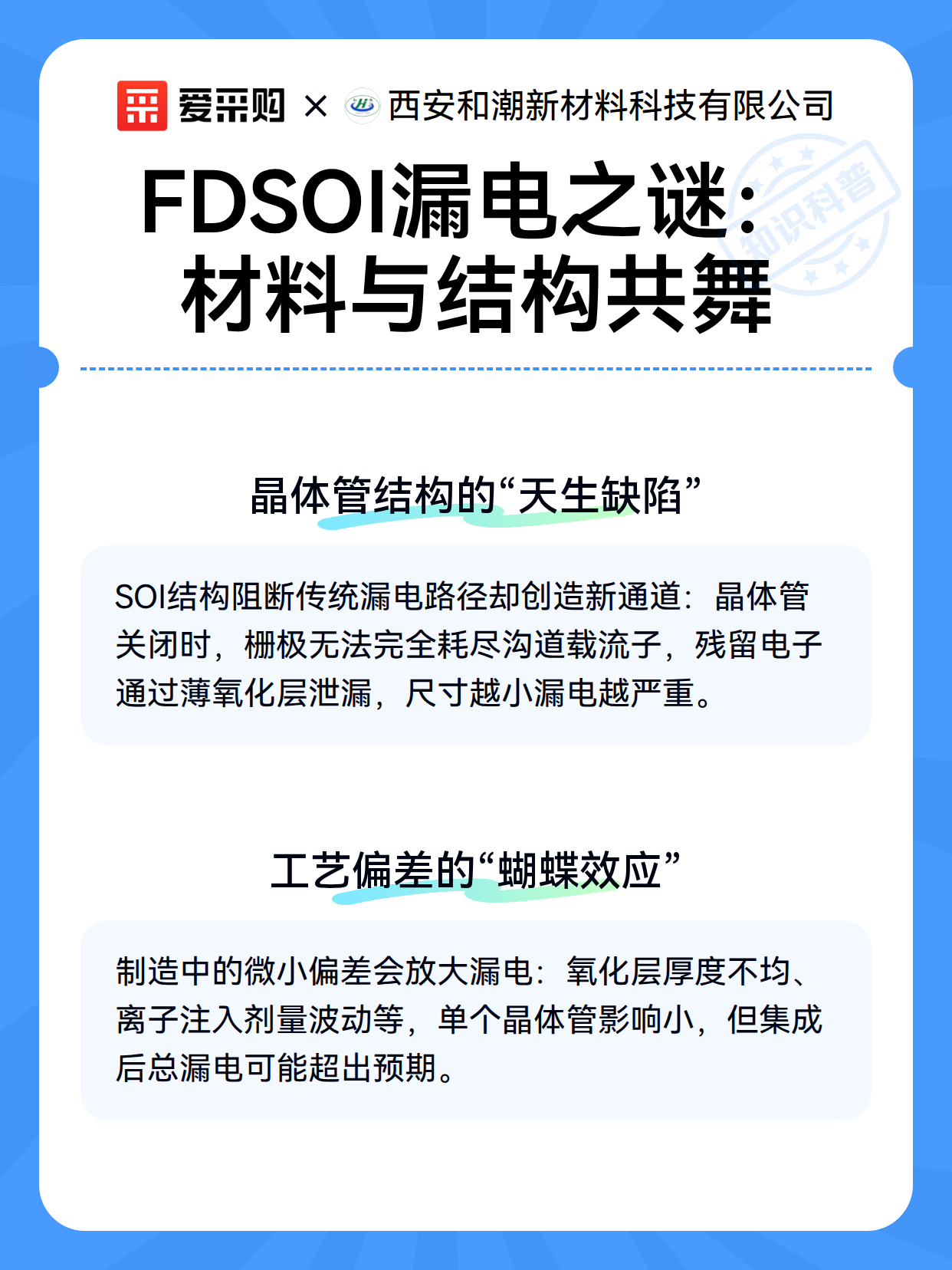

晶体管关闭态的亚阈值漏电：与尺寸相关的隐性成本

FDSOI的SOI结构虽然通过埋氧层切断了源/漏到衬底的传统漏电路径，但它引入了新的泄漏机制——亚阈值漏电。当栅极电压低于阈值电压（ $V_{th}$ ）时，沟道并没有瞬间关断，仍然存在由载流子扩散形成的微弱电流。FDSOI技术的设计初衷是通过全耗尽沟道来抑制短沟道效应，但实际效果高度依赖于沟道掺杂浓度与沟道长度。

对于采购与设备工程师来说，一个容易被简单化处理的变量是芯片的工作电压范围。同一款FDSOI芯片，如果标称电压为0.8V，那么当实际应用中的供电电压因为压降跌至0.75V时，阈值电压的偏移量会直接放大亚阈值漏电。两者呈指数负相关： $I_{subthreshold} \propto \exp(-\frac{V_{gs}}{n V_T})$ ，其中 $n$ 是工艺因子， $V_T$ 是热电压（室温下约26mV）。也就是说，供电电压每降低50mV，亚阈值漏电可能增加到原来的2~3倍。

实际采购中常见的误区是认为“降低供电电压一定能成比例降低功耗”。对于FDSOI芯片，这种理解只在动态功耗占主导的场景下成立。如果系统长时间处于待机状态，动态功耗很小，此时静态漏电就成为主要功耗来源。降低电压反而可能因为放大亚阈值漏电而抵消部分节能收益。

老手和新手的区别：有经验的采购方在测试样片时，不会只测功能正常下的工作电流，他们一定会做一项“关断态功耗扫描”——将芯片置于最低供电电压（即规格书标明的下限值），等待电源稳定后，测量流入芯片的电流。如果这个电流值高于规格书给出的极限值的80%，那么这批芯片在批量装配后就可能面临较大的系统功耗分散度。产生的原因往往是沟道长度的线宽偏移：尽管FDSOI对线宽敏感度好于体硅工艺，但当工艺节点逼近28nm以下时，关键尺寸（CD）控制难度上升，沟道长度的微小缩短也会显著恶化亚阈值漏电的均匀性。

另一个需要注意的边界条件是温度。亚阈值漏电对温度非常敏感，温度每升高10摄氏度，漏电大约增加一倍。在高环境温度（如工业现场机箱内部可达70~85摄氏度）下，FDSOI芯片的亚阈值漏电可能成倍超过室温标称值。这要求整机散热设计不仅要处理动态功耗，还必须预留足够余量来吸收静态漏电带来的额外发热。否则可能出现“芯片温度升高->漏电增大->温度进一步升高”的正反馈，甚至导致热电失控（Thermal Runaway）。采购时，应要求供应商提供基于最恶劣温度条件的漏电保证值，而非仅仅“典型值”。

工艺偏差的累积效应：批次一致性的工业级评估方法

FDSOI制造过程中的工艺偏差对漏电的影响具有“放大-累积”特征。任何在单个器件层面被认为可接受的偏差，在芯片规模达到数千万甚至上亿个晶体管时，都会转化为系统性的功耗与性能劣化。

现场研判需要关注的三个关键工艺参数：

埋氧层厚度均匀性：这是FDSOI的特性参数。体硅工艺不需要担心这个指标，但FDSOI就不同。业内一般采用椭圆偏振光谱仪（ellipsometer）进行在线测量。如果同一片晶圆上不同位置的BOX厚度极差超过2纳米，那么由该晶圆切出的芯片就更容易出现良率波动——厚处漏电小但驱动能力弱，薄处驱动能力强但漏电大。采购中应当问清楚：芯片是由晶圆中心的芯片还是边缘的芯片？很多代工厂会将边缘2~3mm的失效芯片剔除，但边缘剩余芯片的BOX厚度均匀性明显差于中心区域。这类芯片虽然功能测试能通过，但在长时间低功耗工作场景下，其漏电会显著偏高。
离子注入能量与剂量的漂移：FDSOI采用阈值电压调节注入来控制晶体管的开启电压。注入剂量波动一般在±3%~5%以内被认为是正常的。但剂量偏差引起的阈值电压漂移会直接影响亚阈值漏电。一个实际案例：某物联网模组厂商在切换晶圆批次后，发现设备待机功耗从20微安升到35微安，排查后发现是第二批晶圆的阈值电压整体降低了15mV，导致亚阈值漏电流翻倍。这个变化在室温下还能够通过，但当模组置于0℃环境时，漏电增大导致电池自放电率超标。采购方应当要求供应商在出货报告中提供阈值电压的平均值和3σ离散度，并与试产阶段的基准值进行比对。如果离散度增大超过50%，就需要警惕漏电失控风险。
应力影响与机械参数：FDSOI中的埋氧层是二氧化硅，其热膨胀系数与硅不同。在芯片封装后，温度变化产生的机械应力会施加在薄氧化层上，这种应力有可能改变能带结构，进而影响隧穿几率。这在体硅工艺中几乎不必考虑，但FDSOI的BOX非常薄，应力作用会被放大。现场快速判断方法：将封装好的芯片进行多次-40℃到125℃的温度循环（比如10次），然后测量静态功耗。如果循环后的静态功耗升高超过20%，说明应力对漏电的影响不可忽视。采购要求可写入老化试验条款——对于车规或工业级应用，最好“做温度循环后的静态功耗测试”作为批次放行标准。

漏电对长期可靠性与散热成本的连锁影响

上述漏电问题如果仅止于功耗偏大，或许还能通过增加电池容量或加强散热来妥协。但更深层的麻烦在于，漏电会累积热量，而热量反过来又加剧漏电，形成恶性循环。设计阶段的散热成本因此被低估。

成本链的具体表现：

散热元件开销：假设某系统本来设计散热片尺寸为60×60×15mm，由于芯片漏电比预期大了30%，实际热耗可能需要在原估算基础上增加1~2W。为了维持芯片结温不超过125℃，要么换成热阻更低的散热片（成本增加25%~40%），要么增加强制风冷的风扇（增加物料与维护成本）。更隐蔽的是，有些设备已经在结构上定型，无法轻易更换散热器，结果只能降额使用——这相当于花高价买来的芯片只发挥出部分性能。
长期漂移风险：随着芯片通电时间增加，氧化层中的缺陷密度会上升，引发与时间相关的介质击穿（TDDB）。FDSOI的BOX是整颗芯片中最薄的绝缘层，也是最容易发生TDDB的位置。现场经验表明，正常工艺下阈值电压漂移一般在5年内不会超过初始值的±10%，但如果BOX厚度本身就偏薄（小于22纳米），且工作电压达到或接近上限，那么通电1~2年后漏电可能增大到初期值的1.5~2倍。这意味着消费者设备在保修期内可能出现因漏电过大导致的电池续航严重下降。

容易忽略的长尾成本：由于漏电流增大导致系统需要更频繁的维护（例如更换电池、清理积热），最终产品在用户端的全生命周期成本可能远高于预期。这类隐形成本往往在采购阶段被忽视，因为价格竞争激烈时，买家倾向于接受低单价而忽略长期可靠性。一位有经验的设备工程师会在评估阶段，向供应商索取至少三批晶圆的可靠性验证数据（包括高温工作寿命HTOL测试的漏电失效样本数），并以此作为谈判的筹码。

采购验收清单与常见误区对照

基于以上分析，将FDSOI芯片采购中的关键技术要点整理为可执行的清单。每一个条目都对应着前文讨论过的具体风险点。

验收前应确认的文件与参数：

静态漏电流（ $I_{DDQ}$ ）的极限值和典型值，需注明测试条件（电压、温度、时钟状态）
至少提供两个温度点（25℃和85℃，如有低温要求再加0℃）的漏电流分布柱状图
批次的阈值电压统计值（均值、标准差），并要求与设计目标值的偏差不超过±25mV
对于低功耗休眠场景，需提供关断态漏电流（ $I_{off}$ ）的最大值和典型值，并注明是单管级还是芯片级
如果用于车规或工业级，供应商应出具按AEC-Q100标准进行的温度循环后漏电测试报告（非车规可参考类似测试）

现场快速抽检方法：

取至少5颗来自不同包装盒的芯片，在同一块测试板上（同一电源、同一温度）测量静态功耗。如果最大值与最小值的偏差超过30%，该批次的一致性偏弱，建议退回或加严复检。
进行简单的高低温冲击：将芯片在-20℃环境下放置30分钟，取出后立即测量室温下的静态功耗，与未经低温冲击的芯片对比。如果上升超过15%，说明BOX层耐应力能力不足。
检查芯片背面是否有明显的机械划伤或背面硅减薄不均匀——FDSOI芯片对背面工艺的敏感性高于体硅，背面粗糙度过大或研磨损伤会引入额外的背栅漏电。

常见误区对照表

误区	正确认知
认为FDSOI芯片的功耗一定低于同性能体硅芯片	低功耗优势只在动态功耗占主导的场景下成立；静态漏电在某些条件下可能抵消优势
相信规格书上的“典型功耗”适用于所有工况	典型值通常在常温、标称电压下测得；实际温度偏高或电压波动时，漏电可能成倍增加
用体硅工艺的思路，忽略对BOX厚度均匀性的核查	BOX厚度偏差0.5nm就可能导致漏电从一个数量级跳到另一个数量级，属于FDSOI特有的风险
认为批次差异只影响良率，不影响一致性	即使在良品中，阈值电压和漏电流的分布宽度差异也可能很大，直接影响系统性成本
只看发货样品，不要求多批次数据	单批次样本无法反映工艺稳定性和长期漂移风险，至少应要求提供三个不同批次的参数对比

执行上述检查步骤，不一定能完全消弭漏电风险，但至少可以在采购阶段就发现最严重的那一批问题芯片，避免等到整机装配完成再返工。在FDSOI技术尚未完全成熟的今天，与其在价格战中争夺几个百分点的单品成本优势，不如将预算花在确保芯片质量的一致性和长期可靠性上——这往往才是降低综合成本的关键所在。
