多变比互感器接线法

多变比互感器因为能“一机多用”，在老旧改造或负荷波动大的现场非常受欢迎。但正因为内部结构比定比复杂，接线时如果搞混了抽头顺序或极性，轻则计量不准，重则引发安全事故。其实只要理清主线走向和副边短接逻辑，就能避开大部分坑。

一、看清铭牌参数，确定一次侧穿线方向

接线的第一步不是动螺丝刀，而是看铭牌。多变比互感器的铭牌上通常会标注一组电流值（如5/10A）或变比组合。你需要明确当前运行工况对应的是哪个档位。

接下来处理一次侧（高压进线）。将主电缆穿过互感器孔洞时，务必注意L1（进）和L2（出）的方向。通常箭头指向为电流流入方向。若需改变极性，可将进出线对调，但在同一系统中，所有互感器的极性必须保持一致。确认无误后，固定好一次引线，准备连接二次端子。

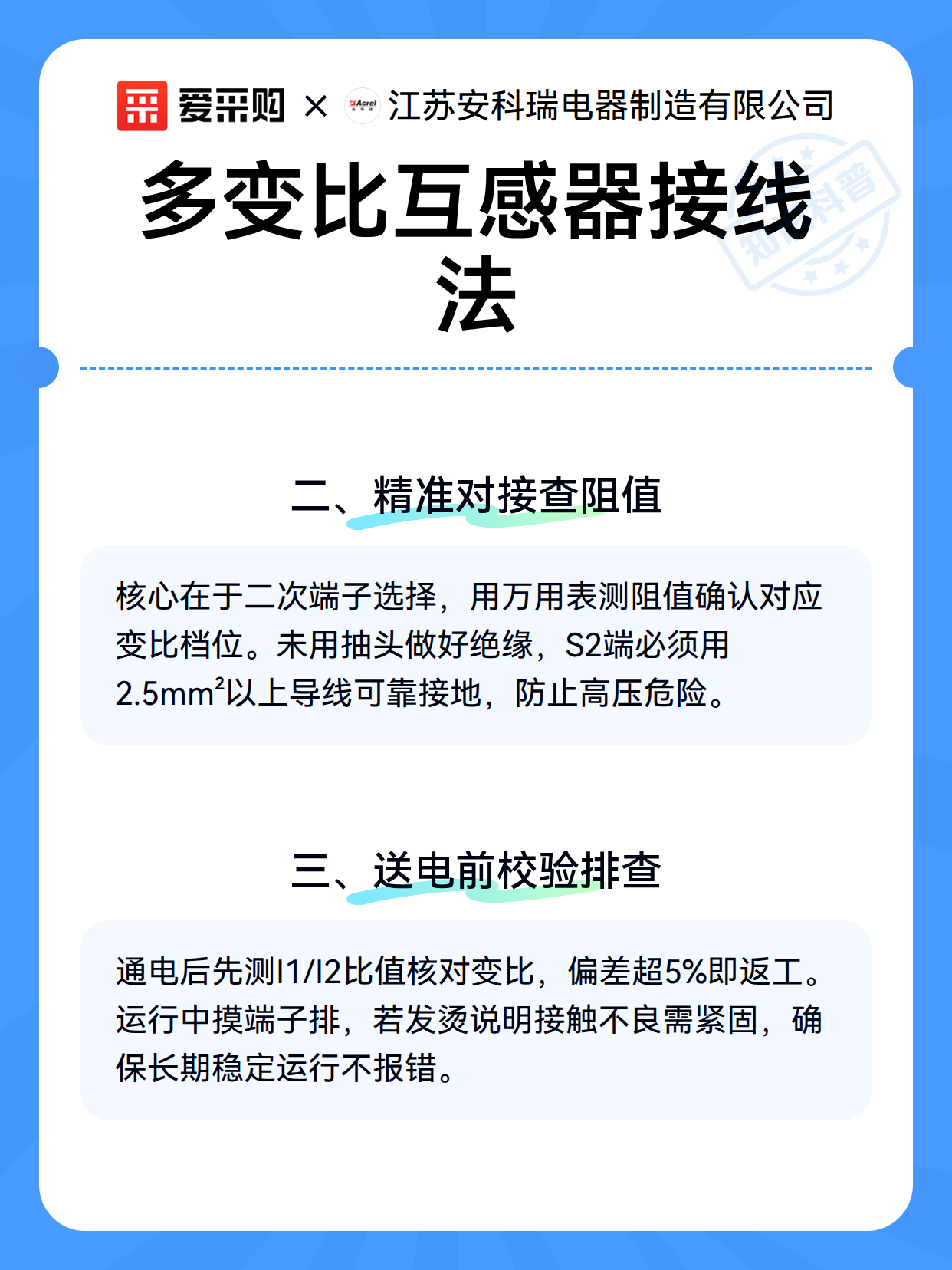

二、精准对接二次端子，执行短接保护逻辑

这是多变比接线最核心的环节。多变比互感器二次侧通常有多个抽头端子（如S1, S2, K1, K2等），部分型号还设有专门的变比切换片。

1. 核对端子定义：根据厂家图纸，找到对应所需变比的输出端子。例如，若选定最大变比档，通常连接最外侧的两个端子；若选中间变比，则连接中间抽头。判据：使用万用表电阻档测量各端子间阻值，阻值分布应符合绕组比例关系，防止错接导致倍率错误。
2. 处理未用端子：对于未使用的二次绕组抽头，必须进行绝缘包裹并固定，严禁悬空触碰金属物体，以防感应电压干扰。
3. S2端接地：无论何种变比，二次侧的S2（或K2）端子必须可靠接地。这是为了防止一次侧高压击穿绝缘时，二次侧出现危险高电压，保障人身和设备安全。判据：接地线截面积不小于2.5mm²，且接地点接触良好无锈蚀。

三、送电前校验与异常排查

接线完成后，不要急于闭合开关。带电测试前，建议先用钳形电流表进行初步比对。在一次侧通入小电流（或通过负载自然流通）时，分别测量一次电流I1和二次电流I2。

• 验证变比：计算I1/I2的比值，应与所选铭牌变比一致。若偏差超过5%，需立即断电检查二次回路是否虚接或选错端子。
• 检查温升：通电运行一段时间后，触摸外壳及端子排。正常情况微温，若局部过热，说明接触电阻过大或存在短路环流，需重新紧固端子。

📌总的来说，记住“看准极性定方向、按图接位查阻值、闲置端子要绝缘、S2接地保平安”这一句就够了，送电前的电流比对能避免绝大多数计量事故。
