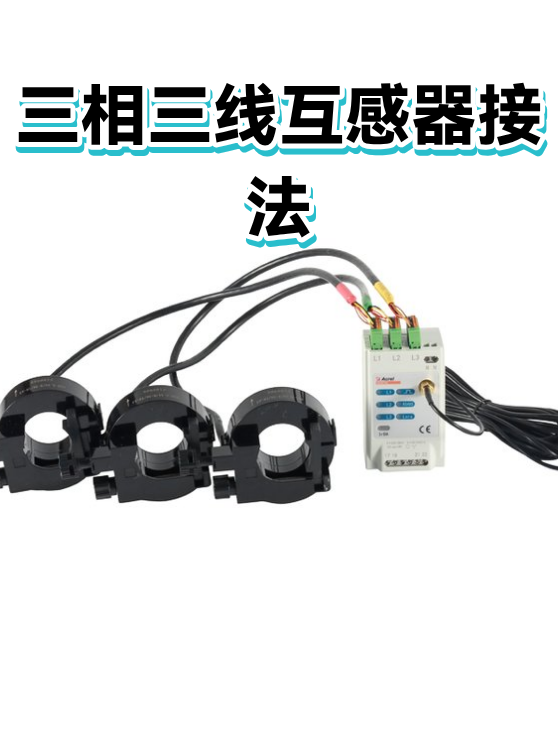

三相三线互感器接法

很多电工在配三相三线电度表时容易把互感器接错，导致电表反转或读数偏差巨大。其实只要掌握了“V型”接法的核心逻辑，理清极性关系，这套接线并不复杂。

一、搞懂原理：为什么用两只互感器？

三相三线制系统通常只有三根线（A、B、C），没有中性线。为了准确计量三相总功率，行业通行做法是采用“两元件法”，即只使用两只电流互感器，分别安装在A相和C相，B相不装。

这种接法被称为“V型接法”或“不完全星形接法”。其核心原理是：利用基尔霍夫电流定律，通过A相和C相的电流矢量合成，即可推算出B相电流及总功率。因此，B相导线直接穿过电表电压线圈或直接并联即可，无需串联互感器。

二、三步完成接线，死磕极性关键点

接线前务必确认互感器铭牌上的极性标志，通常P1/P2为一次侧，S1/S2为二次侧。绝对禁止将S1/S2反接，否则会导致功率因数显示异常甚至电表倒转。

1. 一次侧串联：将A相线缆穿过第一只互感器（TA1）的P1孔（方向指向负载），C相线缆穿过第二只互感器（TA2）的P1孔。B相线缆直接接入电表电压端子，不经过任何互感器。

2. 二次侧极性对接：这是最容易出错的地方。采用“首尾相接”方式：

   • TA1的S1引出线接到电表的电流输入端（通常为1号或4号孔，视电表型号而定，需对照表盘图示）；
   • TA1的S2引出线接到TA2的S1；
   • TA2的S2引出线接到电表的另一电流输入端（通常为2号或5号孔）；
   • 注意：所有S2端子最终必须可靠接地，这是为了保护设备和人员安全。

3. 电压回路并联：将A、B、C三相电压线分别接入电表的电压端子（通常为3、4、7号孔等，具体看电表标签）。确保电压线与对应的电流线同属一个相位，例如A相电压必须与A相电流配合。

三、送电前的防坑指南

实际现场调试中，有几个细节决定了计量的准确性，千万别忽略：

• ⚠️严禁二次侧开路：电流互感器二次侧在工作时绝不允许断开。如果拆除仪表，必须先将S1/S2短接。一旦开路，会产生高压击穿绝缘，甚至烧毁互感器。
• ❌相序核对：通电后观察电表脉冲灯。正常情况下，三相负载平衡时，A相和C相的脉冲闪烁频率应大致一致（假设两互感器变比相同）。如果发现一只快一只慢，或者反向，首要检查就是S1/S2是否接反，或者P1方向是否指反。
• ✅接地检查：务必用万用表蜂鸣档测试所有互感器的S2公共点与大地之间是否导通。未接地的V型接法在雷击或漏电时极易损坏电表芯片。

📌总的来说，记住“V型接法、A/C装互感器、S1进S2出、S2必接地”这一句口诀，就能避开90%的接线错误。
