二保焊飞溅多原因与处理

二保焊或混合气体保护焊时，飞溅大不仅影响焊缝美观，还会增加后续打磨成本，甚至导致气孔等缺陷。这本质上是熔滴过渡不稳定造成的“炸裂”。要解决这个问题，核心在于让电弧能量与熔化速度达到动态平衡。

一、优先排查：电压与电流的“失配”

绝大多数飞溅问题，源头不在气体，而在参数匹配。很多新手容易陷入“只要加大电流就能焊得快”的误区，却忽略了电压的配合。

判据与建议：在固定送丝速度的前提下，如果电压偏低，焊丝插入熔池过深，会发生短路爆炸产生大颗粒飞溅；如果电压偏高，焊丝未接触母材就提前熔断，会产生细碎粉末状飞溅。

最简单的自检方法是观察电弧声音：正常的焊接应伴有均匀柔和的“滋滋”声，类似煎牛排的声音；若听到清脆的“噼啪”爆裂声，说明电压与电流不匹配。此时应先尝试微调电压（通常以0.5V-1V为单位增减），找到那个声音最悦耳、熔池最平静的区间。

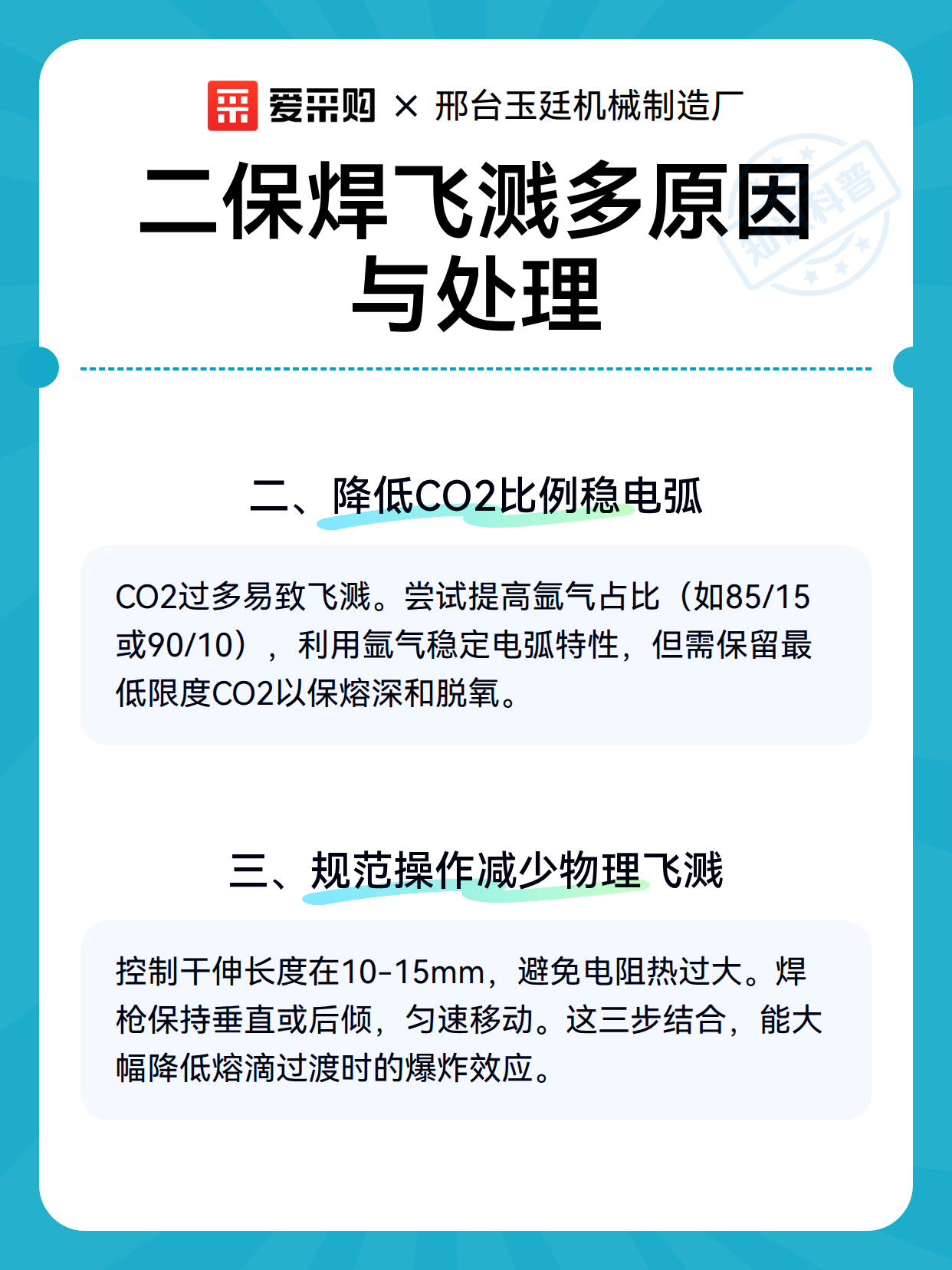

二、关键变量：二氧化碳比例的微调

用户提到的“氩气二氧混合”，通常指Ar+CO2体系。CO2具有强烈的氧化性和分解吸热特性，会增加电弧挺度但也更容易引起飞溅。当CO2比例较高（如超过20%-25%）时，飞溅量通常会显著上升。

处理方向：若设备支持气体流量精确控制，可尝试适当降低CO2的比例，提高氩气的占比（例如从80/20调整为85/15或90/10）。氩气作为惰性气体，能提供更稳定的电弧形态和更平滑的熔滴过渡。当然，需确保CO2含量不低于临界值（通常建议不低于10%-15%），以保证足够的脱氧能力和熔深，避免焊缝成形不良。

三、操作细节：干伸长度与角度的影响

除了设备和气体，焊工的“手感”也是决定飞溅的关键。干伸长度（导电嘴到工件的距离）过长会导致电阻热增加，焊丝提前熔化，造成大颗粒飞溅。

操作判据：保持干伸长度在10-15mm左右为宜。对于较薄板材，尽量缩短干伸长度；对于厚板，可适当延长但不宜超过20mm。此外，焊枪角度应保持垂直或略向后倾（70-80度），避免向前推枪，因为推枪会阻碍保护气体对熔池的保护，并增加熔池翻滚，加剧飞溅。实际操作中，手腕放松，保持匀速直线移动，比任何参数调整都来得直接有效。

📌总结来说，解决飞溅的口诀是：“先调电压听声音，再降CO2看稳度，最后控好干伸长度”。这三步走下来，绝大部分飞溅问题都能得到显著改善。

想了解更多产品的具体功能？爱采购平台上有详细的产品参数和用户评价可以参考。快来看看吧！
