1206电阻承受230mA能力评估

很多工程师在设计电路时，容易只关注电阻的阻值精度，而忽略了封装尺寸对电流承载能力的限制。对于1206这种常见封装，直接通入230mA的大电流往往是一个容易被忽视的“隐形陷阱”。

一、算清功耗账：热量的源头

判断电阻能不能扛住电流，核心不是看电流大小，而是看它产生的热量（功耗）是否超过了散热能力。根据焦耳定律 $P = I^2 R$，我们可以快速算出实际工况下的功耗。

代入数值：电流 $I = 0.23A$，阻值 $R = 3.9\Omega$。

计算得出：$P = 0.23 \times 0.23 \times 3.9 \approx 0.206W$。

这意味着，只要流过230mA电流，这颗电阻每秒钟就要产生约0.2瓦特的热量。这个数值看似不大，但在封闭或通风不良的PCB板上，热量堆积是致命的。

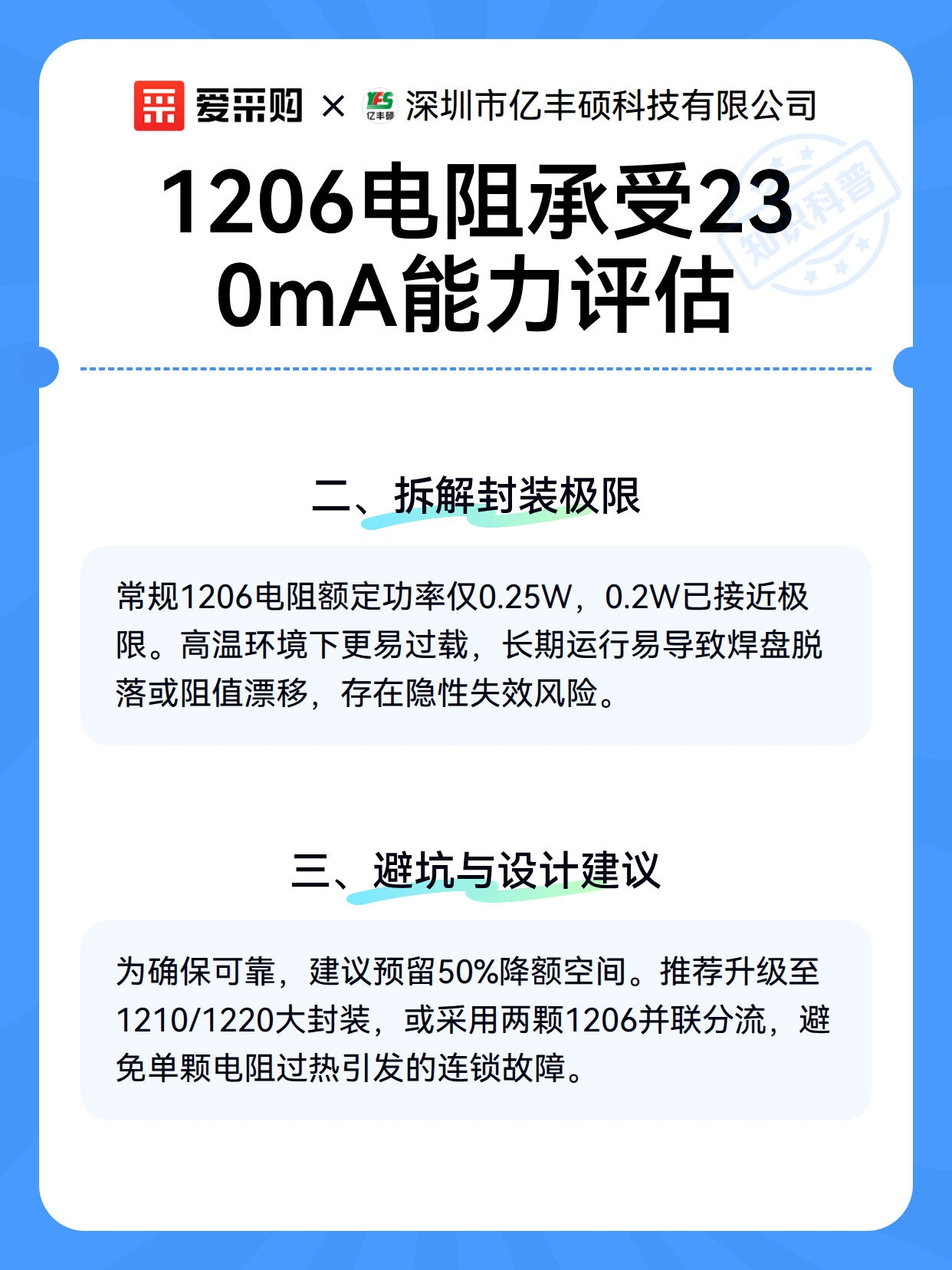

二、拆解封装极限：1206的“体质”如何

1206封装（英制命名，尺寸约为3.2mm×1.6mm）是目前贴片电阻中应用极广的规格。市面上常规的1206厚膜贴片电阻，其标准额定功率通常标注为1/4W（即0.25W）。

从表面数据看，0.206W确实小于0.25W，似乎“安全”。但这里存在两个关键误区：

1. 环境温度影响：额定功率通常是在25℃室温下测得的。实际设备运行时，环境温度往往更高，电阻的降额曲线会显著降低其承载能力。在高温环境下，0.25W的额定值可能只能发挥出70%-80%的能力。
2. 脉冲与连续负载：如果是短时脉冲电流，1206或许能勉强承受；但若是长期连续工作，电阻内部的电极材料、端头焊接处会因持续高温产生热应力，导致焊盘脱落或阻值漂移。

此外，部分高性能或特殊材质的1206电阻可能具备更高的额定功率（如0.33W或0.5W），但这属于特例，不能代表通用情况。若使用的是普通通用型电阻，0.206W的功耗已经非常接近其物理极限的红线。

三、避坑指南：更稳妥的设计选择

在实际工程应用中，为了保证产品的长期可靠性，通常建议预留至少50%的功率降额空间（即让实际功耗不超过额定功率的50%）。按此高标准，0.206W的功耗要求电阻的额定功率至少达到0.4W以上。

因此，对于1206封装的常规电阻而言，长期承受230mA电流属于高风险操作。虽然短期内可能不会立即烧毁，但会导致元件温度过高，加速老化，甚至引发周边元件的热损伤。

💡 改进建议：

• 升级封装：将电阻封装升级为1210或1220，这两种封装具有更大的散热面积和更高的额定功率（通常为0.5W或0.75W），能轻松应对0.2W以上的功耗且温升可控。
• 并联分流：如果空间受限无法更换封装，可以采用两颗1206电阻并联的方式。注意需选用同批次、高精度的电阻以确保均流，这样总功耗分摊到两颗电阻上，每颗仅承担约0.1W，安全性大幅提升。

📌总的来说，面对0.2W级别的连续功耗，放弃侥幸心理，优先选用更大封装或并联方案，是保障电路稳定运行的明智之举。
