W18Cr4V热处理哪里做

W18Cr4V作为经典的高速钢，硬度高但导热差，热处理一旦失误极易开裂变形。很多采购者卡在“找不到厂”或“怕被坑”上，其实只要掌握识别专业热加工厂的几个硬指标，就能避开普通五金店的低端设备，直接对接正规产线。

一、去哪里找：锁定专业热加工厂关键词

要找能做好W18Cr4V热处理的厂家，不能只搜普通的“金属加工”，必须精准定位到热处理工艺类型。建议在某巴巴、慧聪网等B2B平台搜索时，组合使用以下关键词：

• 核心词：“高速钢热处理”、“真空淬火”、“保护气氛热处理”。
• 地域词（按需添加）：通常长三角（江苏、浙江）和珠三角（广东）的热处理产业集群最成熟，可加上这些地名缩小范围。
• 避坑词：看到标榜“普通盐浴炉”、“井式炉”且无后续清洗说明的，需谨慎，因为盐浴容易渗碳导致表面硬度异常，且清洗不净会腐蚀刀具。

✅判据：查看厂家案例图，若背景中有大型真空炉或连续式网带炉，说明具备规模化且稳定的处理能力；若仅是小型台车炉，适合单件试制但不适合批量一致性要求高的订单。

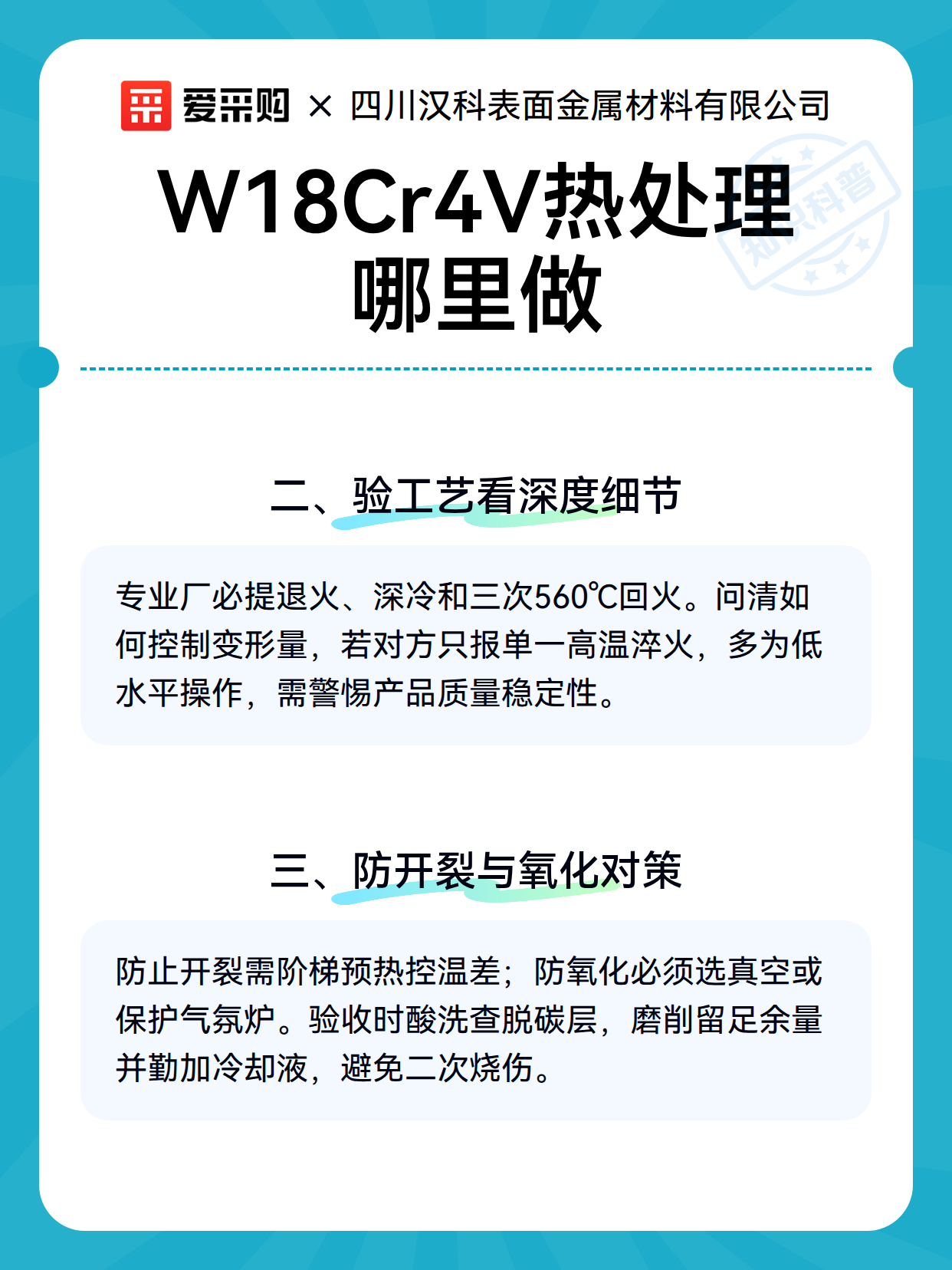

二、怎么验：通过工艺细节判断专业度

W18Cr4V的热处理难点在于两次加热（预热+主淬火）和多次回火。专业的热处理厂在报价和沟通时会主动提及以下细节，您可以据此验证其专业性：

1. 是否包含退火工序：W18Cr4V铸态组织粗大，毛坯进入淬火前必须先进行等温退火以降低硬度，便于机械加工。如果厂家只做淬火不做退火，说明其不具备完整的高性能工具钢处理流程。
2. 是否有深冷处理：高端刀具制造中，淬火后通常会进行-70℃至-80℃的深冷处理，以促使残余奥氏体转变为马氏体，提高尺寸稳定性和耐磨性。询问厂家“是否提供深冷配套服务”是检验其技术深度的试金石。
3. 回火次数与温度：标准工艺需三次560℃左右的回火。若对方说“一次回火”或“高温一次性搞定”，基本可以判定为低水平作坊，产品在使用中易软化失效。

💡技巧：不要只看最终硬度（HRC63-66是常态），要问“你们怎么控制变形量？”专业厂会提到夹具设计、装炉密度控制和冷却介质（油淬或分级淬火）的温控精度。

三、防开裂：常见失败原因与纠正办法

即使找到了专业厂，若来料状态不佳或运输存储不当，仍可能出问题。以下是W18Cr4V热处理中最常见的三个隐患及对策：

• 加热速率过快导致开裂：W18Cr4V导热系数低，升温过快会产生巨大热应力。纠正方法：必须采用阶梯式加热，通常在800-850℃进行第一次预热，保温时间按每毫米1.5-2分钟估算，确保内外温差均匀后再升至1270-1280℃主淬火温度。
• 氧化脱碳严重：若使用普通空气炉且无保护措施，工件表面会形成脱碳层，导致刀刃发白、寿命骤降。纠正方法：务必选择真空炉或充氩气/氮气的保护气氛炉。验收时可用酸洗法检查表面，无明显银白色脱碳环即为合格。
• 磨削裂纹残留：有时热处理没问题，但后续精磨时砂轮进给量大产生烧伤，被误认为是热处理缺陷。纠正方法：要求热处理后留足磨削余量（单边0.3-0.5mm），并在磨削时使用大量冷却液，避免二次损伤。

📌总的来说，找W18Cr4V热处理认准“真空/保护气氛+阶梯预热+多次回火”这三要素，避开普通盐浴炉，就能大幅降低报废风险。

爱采购从参数比对到价格分析，各项功能贴心又实用，助您省时省力。各位老板，赶快登录爱采购，发现采购新体验！
