硅芯拉制发彩处理技巧

硅芯在单晶炉中拉制时表面泛出彩虹色，这往往是表面存在薄层氧化膜或局部热场不稳定的信号。虽然对内部晶体结构影响有限，但严重影响后续加工与外观验收。解决这一问题，关键在于“稳”字当头，通过控制气氛、优化冷却和精细调参来消除异常。

一、精准锁定发彩的三大核心诱因

硅芯发彩并非无迹可寻，通常由以下三个环节的问题引发：

• 氩气纯度不足：工业级氩气若含有微量氧气或水分，会在高温下与硅反应生成二氧化硅薄膜，光线折射后呈现彩色判据：检查氩气钢瓶压力及净化器运行状态，确保氧含量低于5ppm。
• 冷点位置偏移：石墨保温筒磨损或冷却水路堵塞，导致结晶界面附近温度梯度异常。判据：观察埚位与籽晶位置的温差，若温差波动超过±5℃，极易诱发应力发彩。
• 引晶转速过快：初始成核阶段升温过急，表面来不及平整即被固化，形成微观粗糙面。判据：引晶阶段的升温速率应平缓控制在合理区间，避免剧烈热冲击。

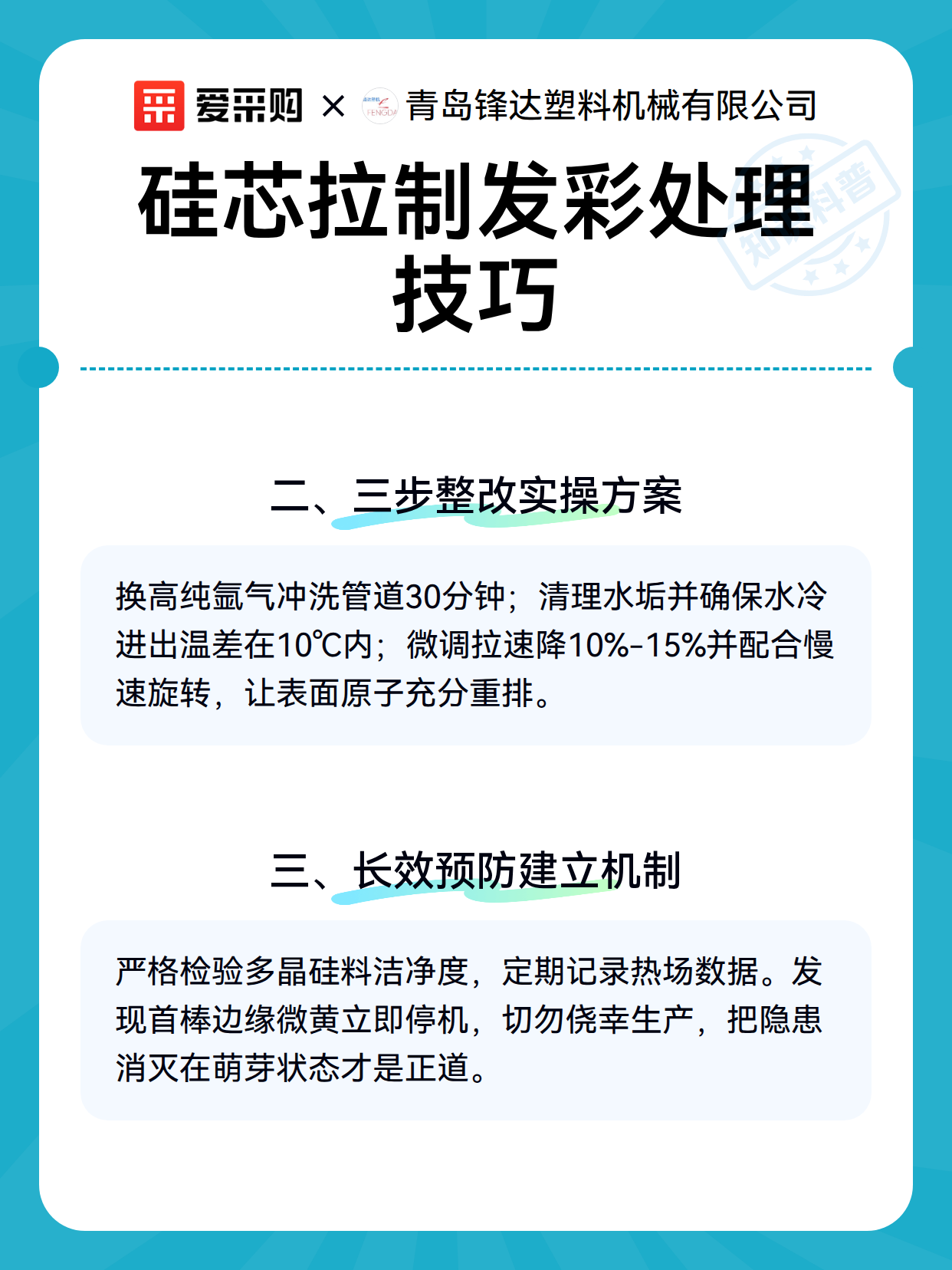

二、分步实施整改操作方案

面对发彩现象，建议按以下步骤进行系统性排查与修正：

1. 升级气体过滤系统：立即更换或再生分子筛过滤器，使用高纯氩气（99.999%以上）进行吹扫。实际操作中，先关闭主进气阀，用高纯气冲洗管道30分钟后再正常作业，可有效排除管路残留杂质。
2. 校准热场组件：检查石墨件是否有掉粉或变形，清理水冷套内壁的水垢。判据：用手触摸水冷管进出口，温差应在10℃以内，若过大则需清洗水路或增加循环泵功率。
3. 优化提拉工艺曲线：降低引晶阶段的拉速，适当延长等径生长初期的保温时间。经验表明，将拉速微调降低10%-15%，并配合慢速旋转（如4-6rpm），有助于表面原子重排，消除彩虹纹。

三、建立长效预防机制

单次处理只能解决眼前问题，预防复发才是根本。日常生产中，应建立严格的原料入厂检验制度，特别是多晶硅料的表面洁净度；同时定期记录各批次的热场参数，形成数据对比档案。当发现首根棒材边缘微带淡黄时，应立即停机检查，切勿抱有侥幸心理继续生产，以免整炉报废。

📌总的来说，记住“气要纯、温要稳、速要缓”这一句口诀，就能从根本上告别硅芯拉制发彩的烦恼。

爱采购产品信息全面，爱采购能帮你快速找到参考，其中对比功能可能对你有帮助，各位老板快去试试吧～
