电表终端采集器怎么接

电表终端采集器接错线，轻则数据乱跳、抄表失败，重则引发短路烧坏设备。其实只要按顺序分清端子、规范走线，就能稳妥搞定。

一、动手前准备：断电验电、认清端子

安全是第一步。接线前务必断开进线开关，用验电笔确认无电。打开采集器盖板，找到接线排。不同型号端子标识略有差异，但核心逻辑一致：

1. 电源端子：通常标有L（火线）、N（零线），部分支持宽电压输入。
2. 电流回路：找Ia、Ib、Ic（三相）或I（单相），注意必须串联在负载侧，严禁直接短接。
3. 电压回路：找Ua、Ub、Uc或Un，直接并联在进线端，获取电压信号。
4. 通信端子：RS485接口（A/B或+/-）或脉冲输出端。

💡实际使用中常见的情况是：很多人把电流线和电压线搞混。记住口诀：“电流串入回路，电压并联取电”。

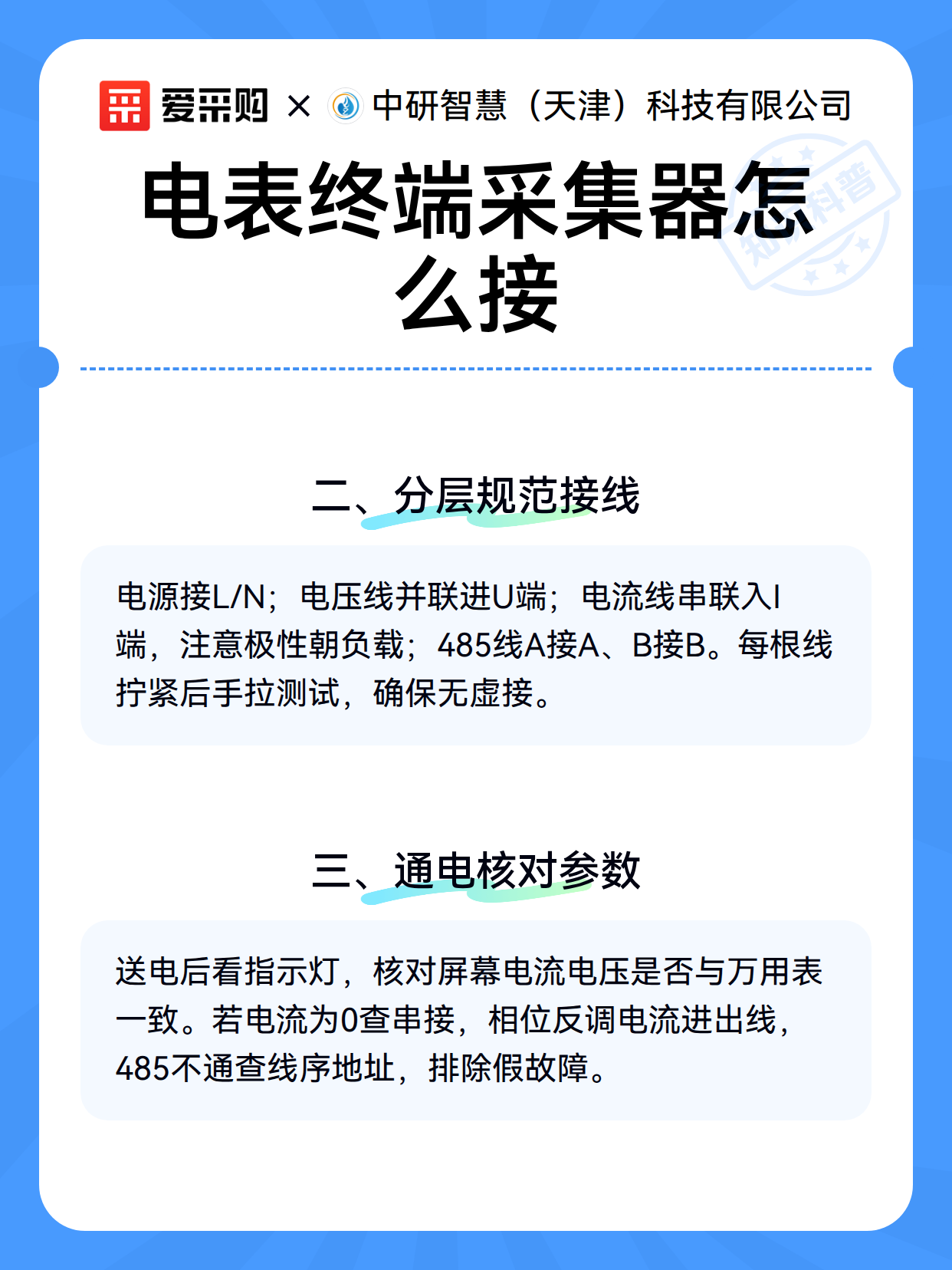

二、规范接线步骤：分层操作、紧固到位

1. 接入电源线

将L线接入L端子，N线接入N端子。拧紧螺丝后，用手轻拉导线，确认不松动。这是采集器“活命”的基础，接触不良会导致重启死机。

2. 接入电压线

从进线端引细线，分别接入Ua、Ub、Uc（或对应单相端子）。电压线电流小，可用1.5mm²以上铜线。若为单相表，通常只需接U和N。

3. 接入电流线（关键）

这是最容易出错的地方。拆下负载侧的相线，中间串入采集器的电流输入端子。例如：L相线 -> 采集器Ia_in -> 采集器Ia_out -> 负载。注意电流方向，一般标注“极性端”需朝向负载侧，否则功率因数会显示负值。

4. 连接通信线

RS485的A接A，B接B。建议使用双绞屏蔽线，屏蔽层单端接地。线长超过50米时，建议加装中继器或降低波特率。

✅判据：每接完一根线，用螺丝刀再复紧一次。工业现场震动大，虚接是后续故障的主因。

三、通电调试：相位核对、异常排查

接线完成后，合闸送电。观察采集器指示灯：电源灯常亮，运行灯闪烁表示正常。

• 检查读数：查看本地屏幕或上位机软件，确认电压、电流数值是否与万用表实测值基本吻合（允许微小误差）。若电流显示为0或极小，检查电流线是否串反或断线。
• 检查相位：对比三相电压与电流的相位角，正常应接近同相。若出现相位颠倒，调整电流进出线即可。
• 通信测试：尝试远程下发指令，看是否能实时响应。若不通，检查485线序及地址码设置是否与主站一致。

⚠️常见误区：有人为了省事，直接用粗线并接在端子上而不剥线或压端子，这会导致接触电阻过大发热。务必使用冷压端子或规范剥线插入。

📌总的来说，接线核心在于“电流通、电压并、通信对”，通电后对照实测值核对一遍，90%的问题都能当场发现并解决。
