热成型冲压件型面公差解析

热成型冲压件（Hot Stamping）因其高强度特性在车身结构件中应用广泛，但随之而来的“精度焦虑”也困扰着许多制造团队。很多工程师习惯用冷冲压的思维去套用热成型，结果发现实测数据总是差强人意。其实，理解热成型的公差逻辑，关键在于看透“温度”与“应力”的博弈。

一、什么是热成型冲压件的型面公差

简单来说，型面公差是指冲压件实际三维曲面与设计CAD理想曲面之间的最大允许偏差。在热成型工艺中，这个偏差通常以轮廓度或平面度来衡量。

与普通冷轧冲压不同，热成型件在约900℃下加热后快速模内淬火，材料发生奥氏体向马氏体的相变。这一过程伴随着显著的体积变化（收缩），加上模具在高温下的热膨胀，使得最终冷却到室温后的零件形状难以预测。因此，这里的公差并非一个固定的数值，而是一个基于工艺能力的动态范围，通常要求在±1.5mm至±3.0mm之间，具体取决于零件的尺寸大小和关键装配点的敏感度。

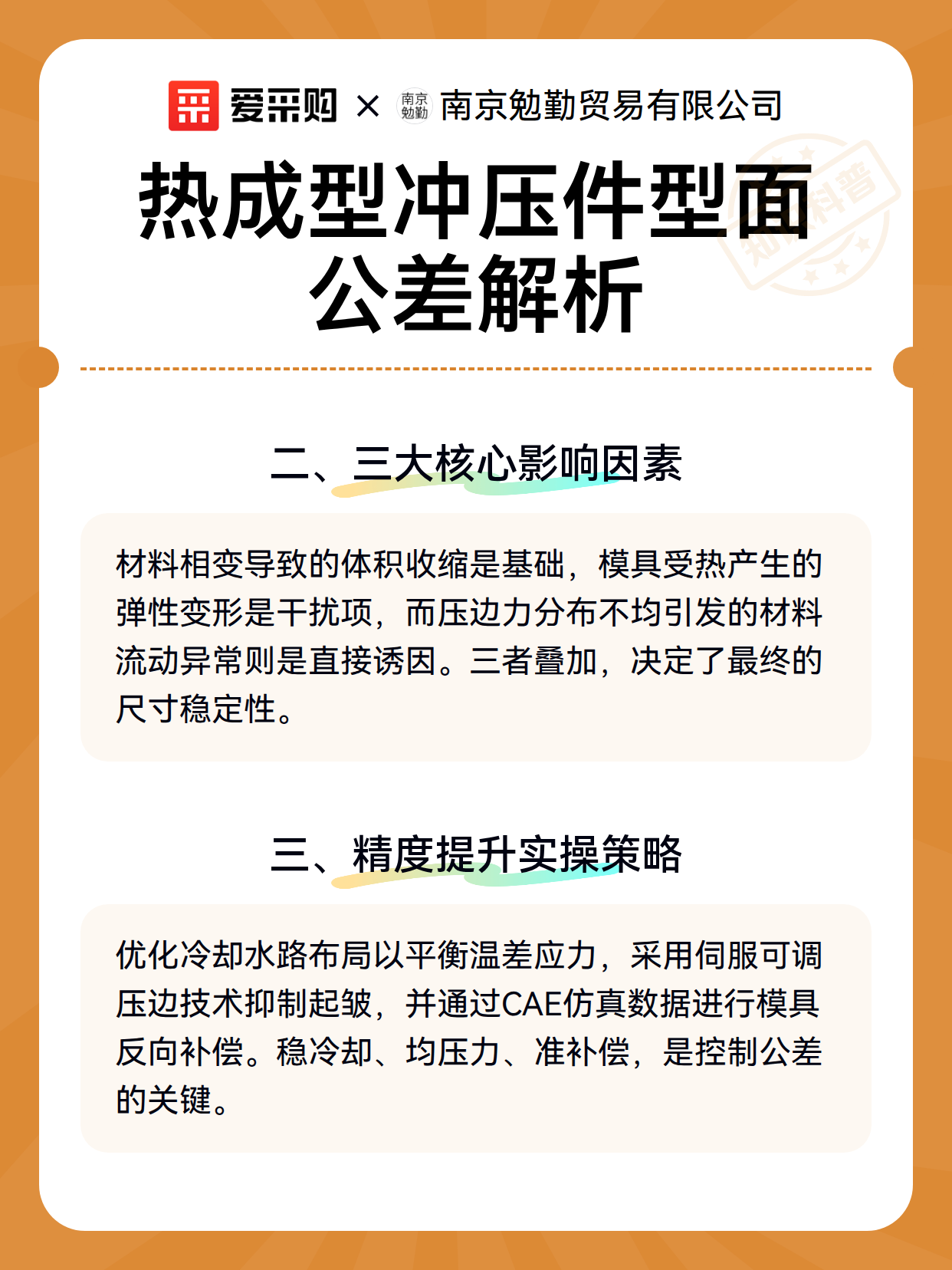

二、决定公差大小的三大核心变量

要搞清楚为什么公差会波动，必须拆解影响它的三个主要维度：

1. 材料相变收缩率：这是最隐蔽的因素。不同牌号的热成型钢（如硼钢）在淬火过程中的微观组织转变会导致宏观尺寸的微小缩减。这种收缩往往是不均匀的，导致局部翘曲。判据：若同一批次零件出现整体均匀缩小，通常是材料本身收缩率波动；若出现局部扭曲，则更多指向模具受力不均。
2. 模具热变形：模具在工作时表面温度可达400-500℃，而芯部温度较低，这种温差会导致模具产生微小的弹性变形。当零件冷却脱模后，模具恢复原状，但零件已经定型，从而产生反向误差。经验视角：大型覆盖件对模具刚度要求极高，局部加强筋的设计能有效抑制这种热变形带来的公差超标。
3. 摩擦与压边力分布：坯料在模具内的滑动摩擦系数直接影响材料的流动阻力。如果压边力设置不合理，材料流动不畅会产生拉裂风险，流动过快则可能导致起皱，两者都会破坏型面的光滑过渡，导致轮廓度超差。注意：摩擦系数的稳定性依赖于润滑剂的喷涂均匀性，这是日常生产中最易被忽视的变量。

三、提升精度的实操策略与避坑指南

面对公差挑战，不能仅靠事后检验，而应在工艺设计阶段介入控制：

• 优化冷却路径设计：现代热成型模具的关键在于冷却水道布局。确保冷却水能均匀带走热量，减少零件各部位的温差应力。实操建议：在厚薄交界处增加局部喷水孔，可显著减少该区域的残余应力变形。
• 引入自适应压边技术：传统固定式压边梁难以适应复杂曲面，采用伺服驱动的可调压边系统，可以根据CAE仿真结果动态调整各点压力，有效抑制起皱和回弹。
• 建立公差补偿模型：不要试图一次调试完美。应收集前几模试产数据的偏差分布，在模具设计阶段预留反向补偿量（Shaving/Trimming allowance）。例如，若仿真显示某区域普遍向外凸起0.5mm，则在模具加工时将该处凹入0.5mm，以此抵消成型偏差。

📌总结而言，热成型公差控制的本质是管理“热-力-材”耦合效应，记住“稳冷却、均压力、准补偿”十二字诀，方能实现高精度量产。
