浆砌片石墙体砂浆强度检测方法

浆砌片石墙体作为常见的挡土墙或护坡形式，其核心在于“浆”与“砌”的结合。完工后检测砂浆强度，不能靠猜，也不能随意敲掉一块石头看手感。目前行业内最通用且符合常规验收规范的，主要是回弹法和贯入法。选择哪种方法，取决于你对“破坏性”的容忍度和现场的具体条件。

一、首选无损方案：回弹法快速筛查

回弹法就像给墙体做“体检”，通过回弹仪测量砂浆表面的硬度来推算强度，优点是无需破坏墙体结构，速度快。

1. 测点布置：每面墙体选取至少3个测区，每个测区面积约为20cm×20cm。注意避开蜂窝麻面、裂缝或表面不平整的区域。如果墙面本身凹凸不平，需要用砂轮磨平测区表面，直到露出坚实的新茬。
2. 操作步骤：将回弹仪垂直抵住测区中心，均匀施压进行回弹，读取回弹值。一个测区需连续弹击16次，剔除3个最大值和3个最小值，取剩余10个值的平均值作为该测区的回弹代表值。
3. 关键判据与局限：这是该方法最大的坑——浆砌片石的块石硬度差异极大。如果块石很硬（如花岗岩），而砂浆较软，回弹仪打上去反弹快，会误判砂浆强度高。因此，回弹法必须配合“碳化深度测量”修正，并参考专门的《浆砌石体回弹法测强曲线》查表。若没有专用曲线，数据仅供参考，不可直接用于最终定论。

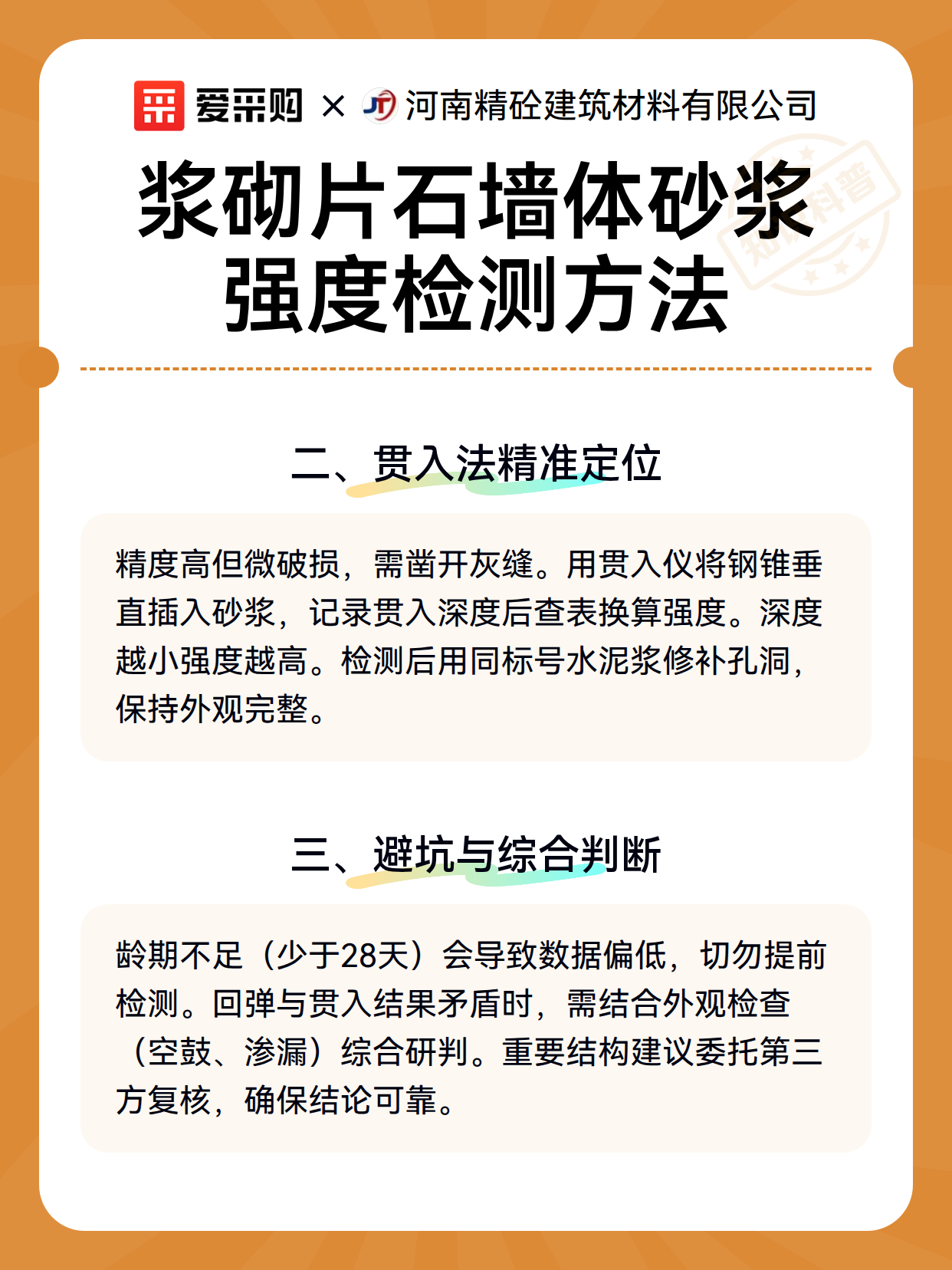

二、精准定位方案：贯入法取样检测

当对精度要求较高，或者回弹数据因块石干扰无法解释时，贯入法是更靠谱的选择。它属于微破损检测，需要凿开少量灰缝。

1. 工具准备：砂浆贯入仪、钢锥、尺子、以及必要的清理工具。
2. 操作步骤：在选定的测区，小心剔除部分砂浆，露出干净的灰缝基层。将钢锥高端垂直插入砂浆中，缓慢匀速施压，直至钢锥完全插入砂浆层。记录贯入深度（单位：mm）。
3. 计算与判定：根据贯入深度，查阅对应的砂浆强度换算表。一般来说，贯入深度越小，说明砂浆越密实、强度越高。例如，某些经验数据显示，贯入深度在10-15mm区间可能对应M5-M7.5的强度等级，具体需依据仪器说明书中的公式计算。
4. 修复注意：检测完成后，应用同标号的水泥浆或修补砂浆将孔洞填平抹光，保持墙体外观完整。

三、避坑指南：常见误判与补充验证

很多工程人员在检测时容易忽略环境因素和材料特性，导致结论偏差。

• ⚠️龄期不足勿测：砂浆强度增长前期快后期慢。一般建议砌筑完成28天后进行检测，此时强度基本稳定。过早检测，尤其是冬季施工后不久，数据会严重偏低。
• ❌不要只测块石不测砂浆：片石混凝土或浆砌石结构中，有时人们误以为块石坚硬墙体就牢固。实际上，软弱的风化泥岩块石即便有砂浆包裹，也可能成为隐患点。检测时应同时观察块石的风化程度。
• 💡综合判断：如果回弹值和贯入值存在矛盾，应结合现场外观检查（如是否有空鼓声、雨水渗透痕迹）进行综合研判。对于重要结构物，建议委托第三方检测机构使用超声波法等更高阶手段复核。

📌总的来说，日常自检推荐用回弹法初筛，关键部位或争议检测务必用贯入法实测，记住“先清面、再测值、查表格、做修复”的四步口诀，能大幅降低误判风险。

想了解更多产品的具体功能？爱采购平台上有详细的产品参数和用户评价可以参考。快来看看吧！
