单相电表互感器接线指南
·
江苏安科瑞电器制造有限公司，2004年成立于江苏省苏州市，主营三相导轨、开关柜等，专业权威，经验丰富。
导读：
本文详细讲解单相电表与电流互感器的正确接线方法，包括互感器选型匹配、极性判断技巧以及常见接线错误的规避策略，帮助读者安全高效完成安装。

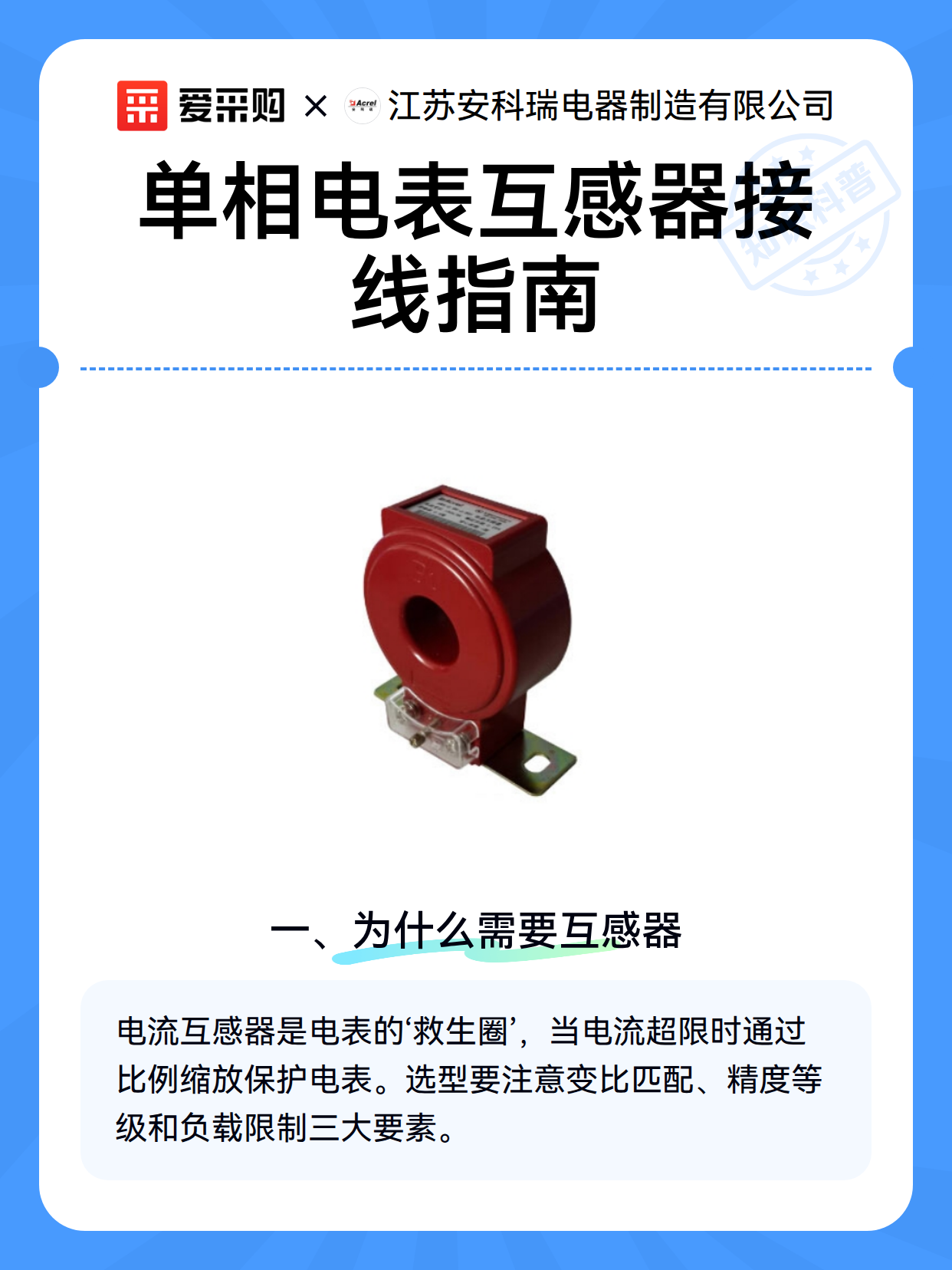

一、为什么需要互感器
当线路电流超过电表量程时，就像用汤勺量海水——直接测量会‘淹死’电表。电流互感器如同电流缩放镜，能将大电流按比例缩小为电表可接受的小电流。关键要掌握：
- 变比匹配：互感器二次侧额定电流通常为5A，需与电表量程匹配
- 精度选择：计量用建议选0.5级，普通监测可选1级
- 负载限制：二次回路阻抗不超过互感器额定负载
二、接线四步口诀
记住这个电工界流传的接线口诀："K1进火线，K2接电表，S1S2要串联，接地保平安"
极性确认：互感器标有K1、K2（或P1、P2），K1朝向电源侧
主回路连接：火线穿过互感器中心孔，不可绕圈
二次回路：
- S1接电表电流进线端
- S2接电表电流出线端
安全接地：互感器铁芯和S2端需可靠接地
三、那些年我们接错的教训
老电工用烫手的端子告诉我们：
- 致命错误1：二次回路开路（运行中开路会产生高压，必须保证通路）
- 隐蔽错误2：电表与互感器变比设置不一致（会导致计量误差）
- 疏忽错误3：忽略相位角差（感性负载需选用带补偿的互感器）
定期检查接线端子是否氧化发热，建议每半年用钳形表比对一次实际电流与计量值。
