晶振测量好坏

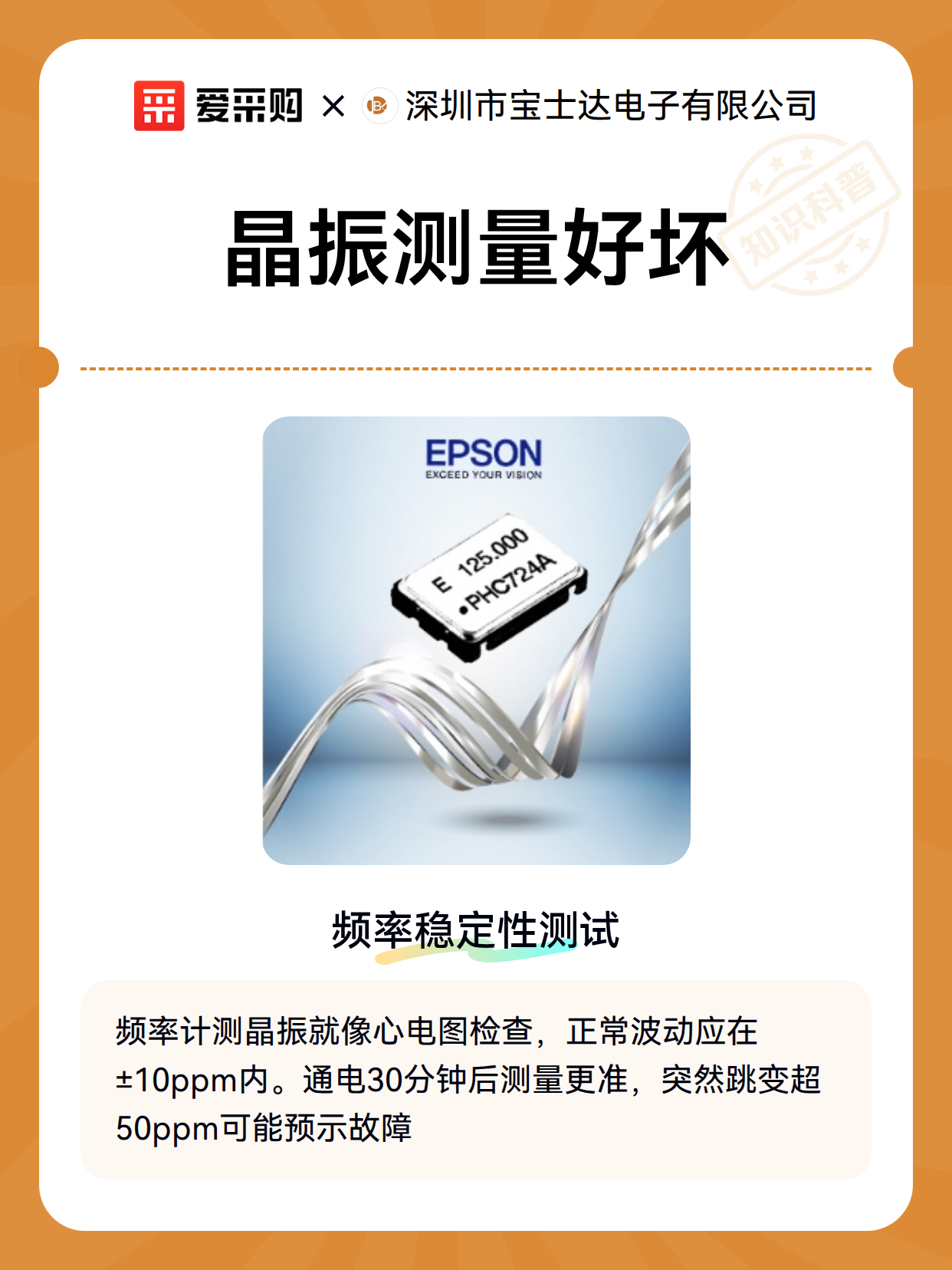

一、频率稳定性测试

用频率计连接晶振输出端，就像给心脏做心电图：

• 正常值：标称频率±10ppm内波动（如16MHz应在15999.84~16000.16Hz）

• 危险信号：持续漂移超过50ppm或突然跳变

• 技巧：通电30分钟后测量更准确，避免环境温度骤变

二、等效阻抗检测

万用表切换到电阻档位，给晶振做「体检」：

1. 引脚间电阻：正常应＞1MΩ，若＜500kΩ可能内部漏电

2. 对地电阻：两脚分别测量，差异＞20%需警惕

3. 通电阻抗：工作状态下阻抗突降可能预示短路风险

三、波形特征分析

示波器观察输出波形就像看声波纹：

• 健康波形：干净正弦波，峰峰值达电源电压70%

• 异常表现：波形削顶（负载不匹配）、毛刺（EMI干扰）、幅度不足（老化衰减）

• 隐藏问题：周期抖动＞5%需检查匹配电容
