输出电抗器接线方法

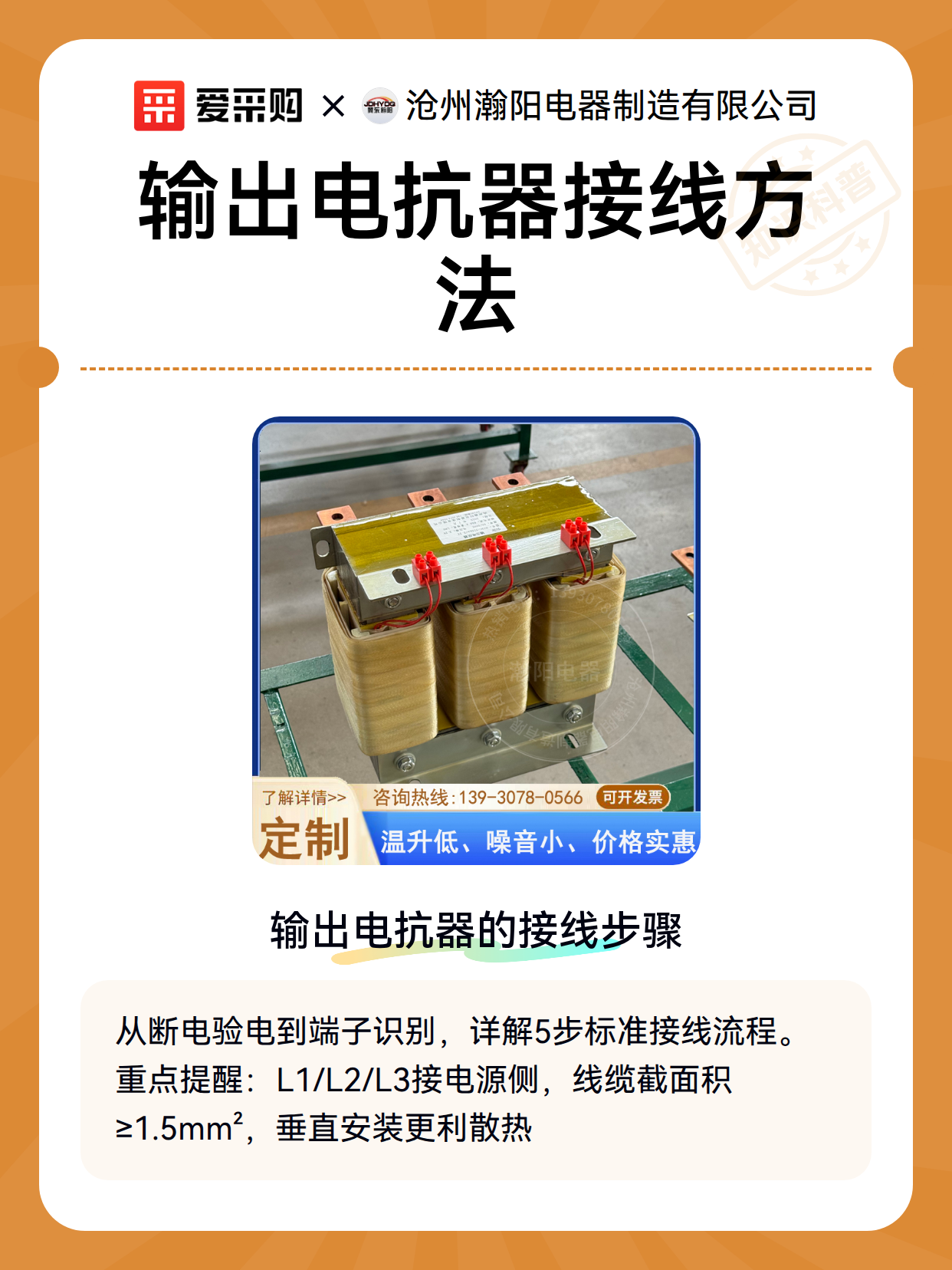

一、输出电抗器的接线步骤

输出电抗器的接线看似简单，但每个细节都关乎设备寿命。就像给精密仪器穿针引线，需要遵循以下步骤：

1. 断电操作：确保设备完全断电，用验电笔二次确认

2. 识别端子：L1/L2/L3对应电源侧，U/V/W接电机侧

3. 固定安装：用M4螺丝将电抗器垂直固定在散热良好的位置

4. 线缆选择：截面积≥1.5mm²的多股软铜线，剥线长度15mm

5. 压接端子：使用OT型铜鼻子，压接后做绝缘处理

二、新手常犯的3个错误

见过太多把电抗器接成短路器的案例，这些坑千万别踩：

1. 相序错乱：把L3接到U2端子，导致电机反转烧毁

2. 接地混淆：PE线误接在电抗器金属外壳而非接地排

3. 间距不足：多台电抗器并排安装时，间距小于20cm影响散热

三、延长寿命的维护技巧

让电抗器多工作5年的小秘密：

• 每月用压缩空气清理散热片灰尘

• 每季度检查螺丝扭矩（推荐1.2N·m）

• 听到嗡嗡声立即检查绕组温度（超过75℃需停机）

• 雨季前测量绝缘电阻（应≥10MΩ）

• 避免与变频器共用散热风道
