连接器wafer是什么
·
深圳市捷创达电子有限公司,2007年成立于广东省深圳市,主营连接器、WAFER连接器等,专业权威,经验丰富。
导读:
本文解析连接器wafer的定义、结构特点及其在电子设备中的关键作用,帮助读者理解这一精密元件如何实现高效信号传输与模块化设计需求。

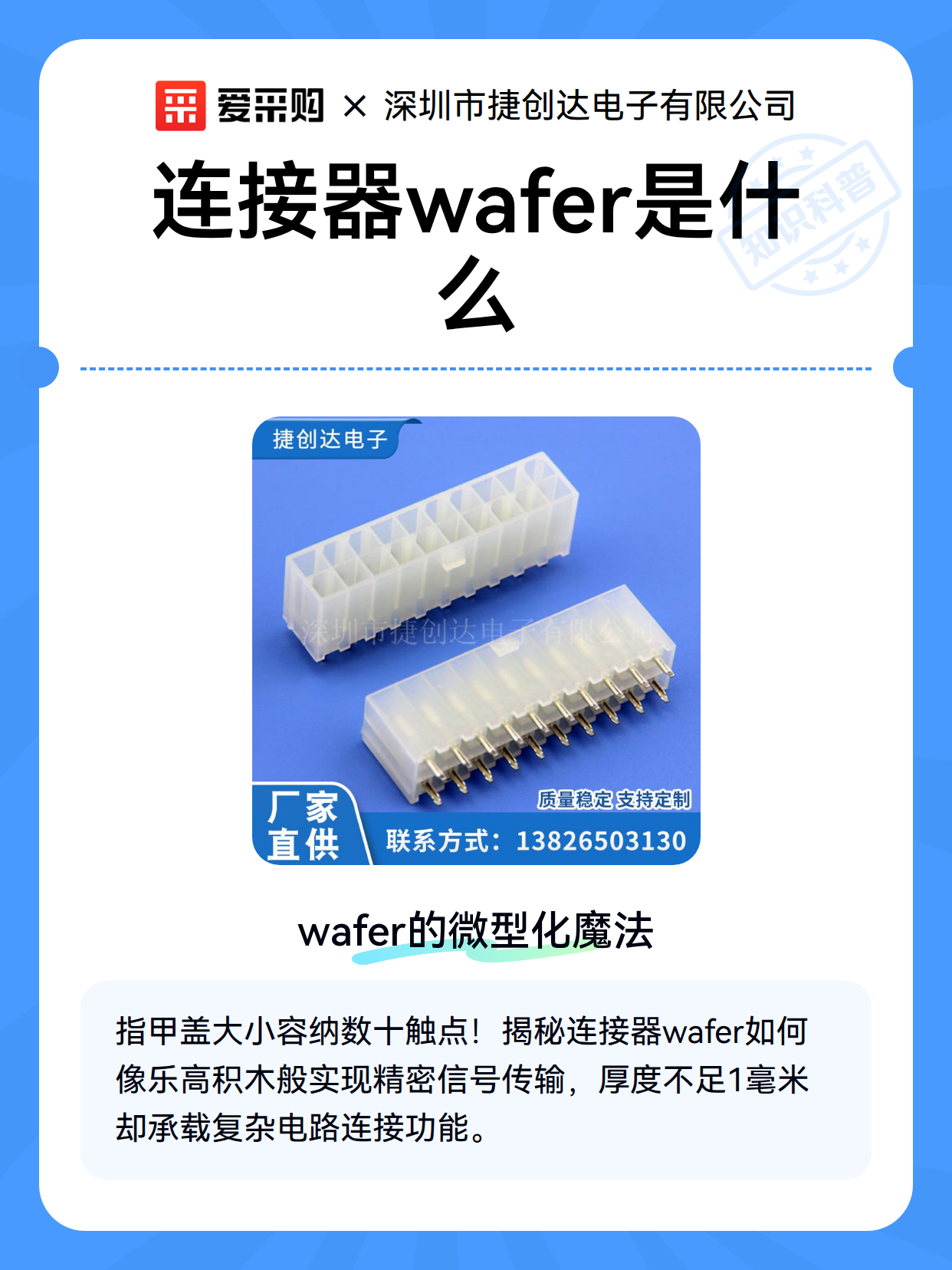

一、wafer的微型化魔法
连接器wafer就像电子世界的乐高积木——它是连接器内部承载多个触点的微型基座,厚度通常不足1毫米。想象一下:在指甲盖大小的空间里,精密排列着数十个金属触点,每个触点负责独立信号传输。这种设计让复杂电路连接变得像拼积木一样简单,还能根据需求自由组合层数。
二、三层结构揭秘
绝缘骨架:采用高温尼龙或LCP材料,确保在-40℃~125℃环境下不变形
导电端子:磷青铜镀金触点,接触电阻小于20mΩ
导向结构:精准的卡扣和防呆设计,防止插反
三、为什么设备离不开它
现代电子设备越来越薄的秘密就藏在wafer里:
手机主板采用0.4mm间距wafer,节省60%空间
汽车ECU使用耐震动wafer,保证颠簸中不脱开
工业设备通过堆叠wafer实现模块化升级
这种设计让维修变得简单——只需更换单个wafer模块而非整个连接器。
