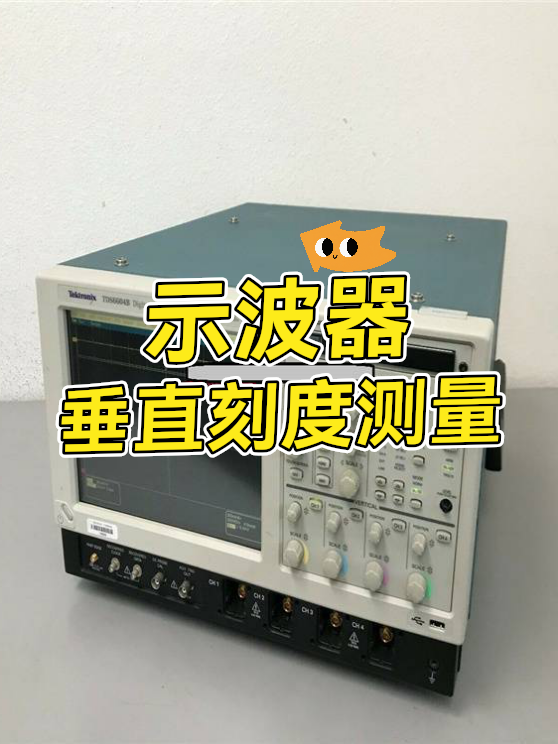

示波器垂直刻度测量
·
北京翔南科技有限公司，2017年成立于天津市，主营示波器、频谱仪等，专业权威，经验丰富。
导读：
本文详细讲解示波器垂直刻度的测量方法，包括基本概念、操作步骤以及常见问题的解决技巧，帮助工程师快速掌握这一关键测量技能。
一、垂直刻度的基础认知
示波器的垂直刻度就像一把测量电压的尺子，每个小格子代表不同的电压值。它通常显示在屏幕左侧，单位是伏特/格（V/div）。理解垂直刻度是读取波形幅度的第一步。
- 刻度调整：通过垂直灵敏度旋钮可以改变每格代表的电压值
- 波形高度：波形在垂直方向占据的格数乘以V/div就是实际电压值
- 基准线：中间的水平线是零电位参考点，上下对称测量
二、具体测量步骤详解
测量时建议按这个标准化流程操作：
- 连接探头：确保探头正确接地，补偿电容调整到位
- 自动设置：先按[AUTO]键让示波器自动捕获信号
- 垂直调节：手动微调V/div使波形占据屏幕2/3高度
- 读数方法：从波峰到波谷的垂直格数×当前V/div值
- 游标辅助：使用垂直游标可以更精确测量特定点电压
三、常见问题解决技巧
遇到测量不准时，可以检查这些关键点：
- 探头衰减比：10:1探头需将示波器设置对应衰减系数
- 直流偏置：检查是否开启了DC offset功能影响基准线
- 噪声干扰：开启带宽限制功能滤除高频噪声
- 校准验证：定期用示波器自带的校准信号检查垂直精度
