PLC工作原理

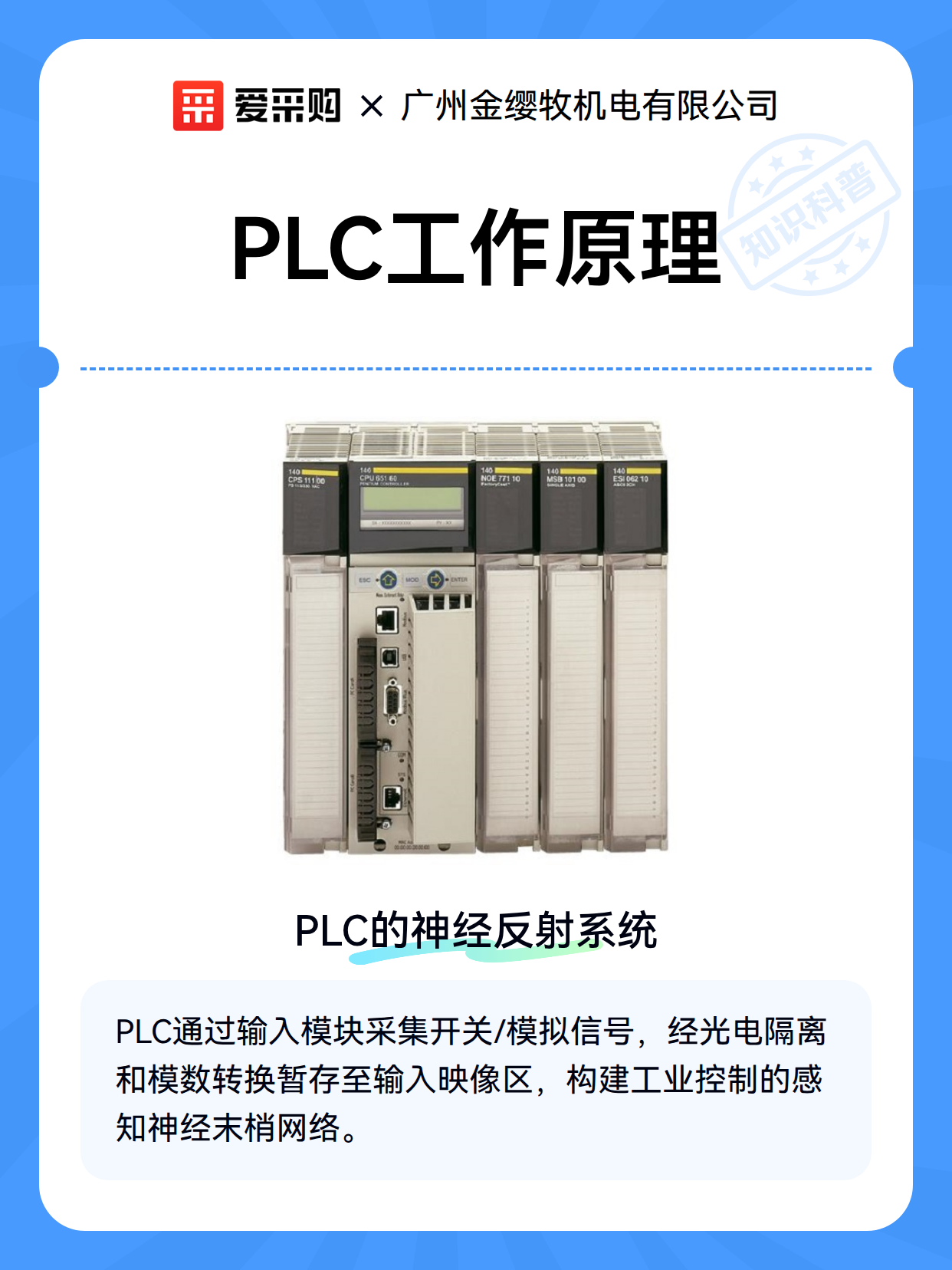

一、PLC的神经反射系统

PLC就像工业设备的神经系统，其工作始于输入模块的"感官采集"：

• 24V直流开关量信号通过光电隔离

• 模拟量信号经ADC转换为数字量

• 高速计数器捕捉脉冲信号

这些信号暂存于输入映像区，等待中央处理器调用，如同神经信号传递到大脑。

二、程序执行的逻辑舞步

CPU执行用户程序时展现精妙的节奏：

1. 扫描周期：从第一条指令开始顺序执行

2. 逻辑运算：处理AND/OR等布尔代数

3. 数值计算：完成加减乘除等算术运算

4. 数据搬运：在寄存器间转移信息

整个过程如同交响乐指挥，每个节拍都精准控制。

三、输出控制的肌肉反应

处理结果通过输出模块驱动现场设备：

• 继电器输出模块控制接触器

• 晶体管模块实现PWM调速

• 模拟量输出模块调节变频器

同时会更新输出映像区状态，形成完整的控制闭环。
