导读：
本文详细解析倒车影像头四根线的功能及接线方法，包括电源线、视频信号线、地线和倒车灯触发线的连接步骤，帮助用户轻松完成安装。

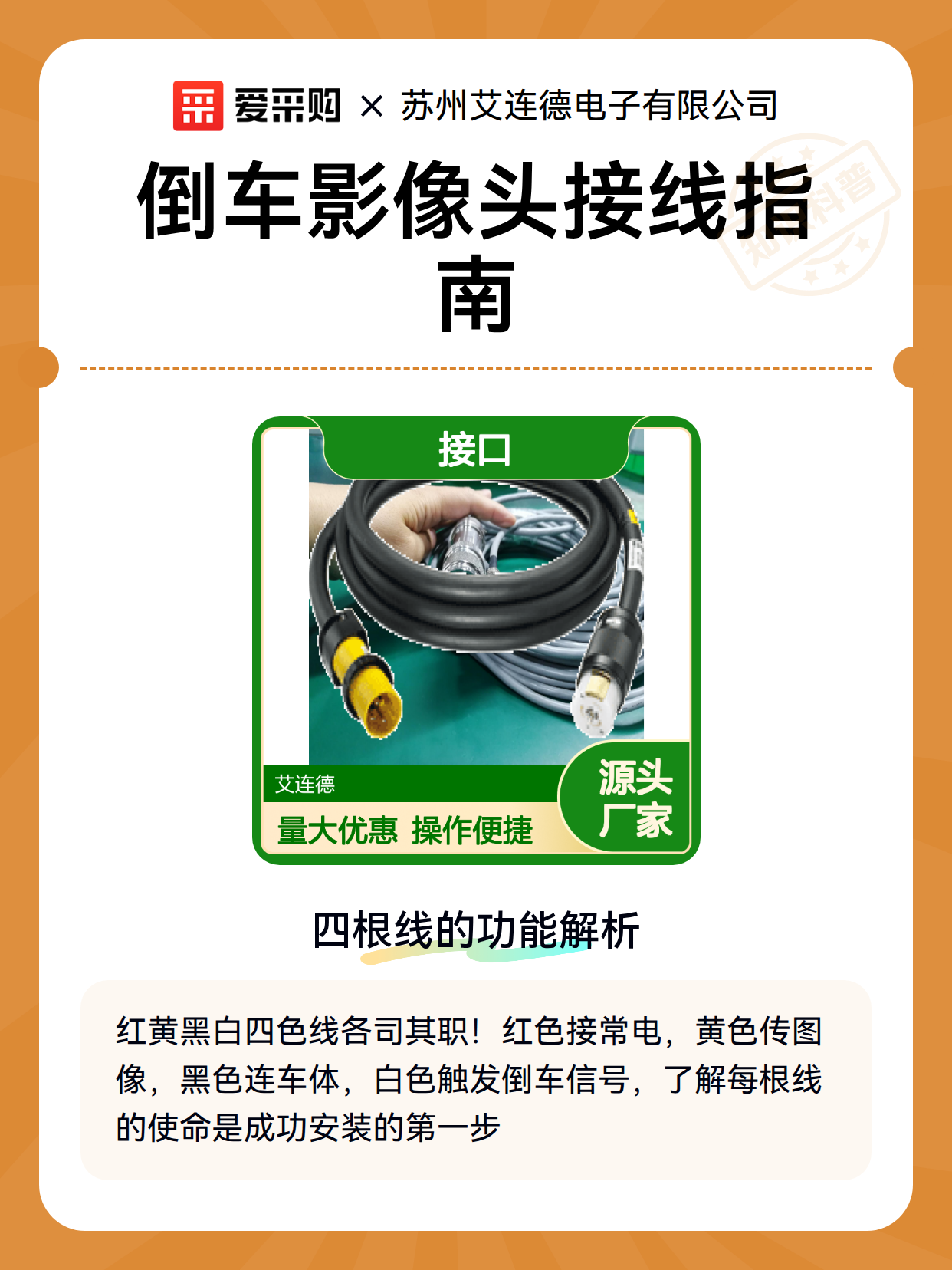

一、四根线的功能解析
倒车影像头的四根线各有其独特使命，就像一支分工明确的小分队：
红色线：正极电源线（接12V常电）
黄色线：视频信号输出线（接显示屏）
黑色线：接地线（连接车体金属部分）
白色/绿色线：倒车灯触发线（接倒车灯正极）
二、分步接线实操指南
供电系统连接
红色线接保险盒ACC电源
黑色线用自攻螺丝固定到车身金属骨架
信号系统对接
黄色线通过RCA接头与车机视频输入口连接
建议套上防干扰磁环（网购价约2元/个）
触发信号联动
- 用剥线钳将白色线接入倒车灯正极线（挂倒挡时自动唤醒摄像头）
三、常见问题排雷清单
画面闪烁：检查地线是否虚接（80%问题出在这里）
无图像：优先测试视频线接头氧化情况
倒挡不触发：用试电笔确认触发线电压（应有12V输出）
干扰条纹：电源线与车载电台天线保持15cm以上距离
