步进电机原点定位
·
常州兴华电气有限公司
常州兴华电气有限公司，2017年成立于江苏省常州市，主营步进电机、齿轮电机等，专业权威，经验丰富。
介绍：
本文详细介绍步进电机的三种原点定位方法，包括机械限位法、光电传感器法和编码器反馈法，分析其工作原理和适用场景，帮助读者选择合适的方法实现精确控制。

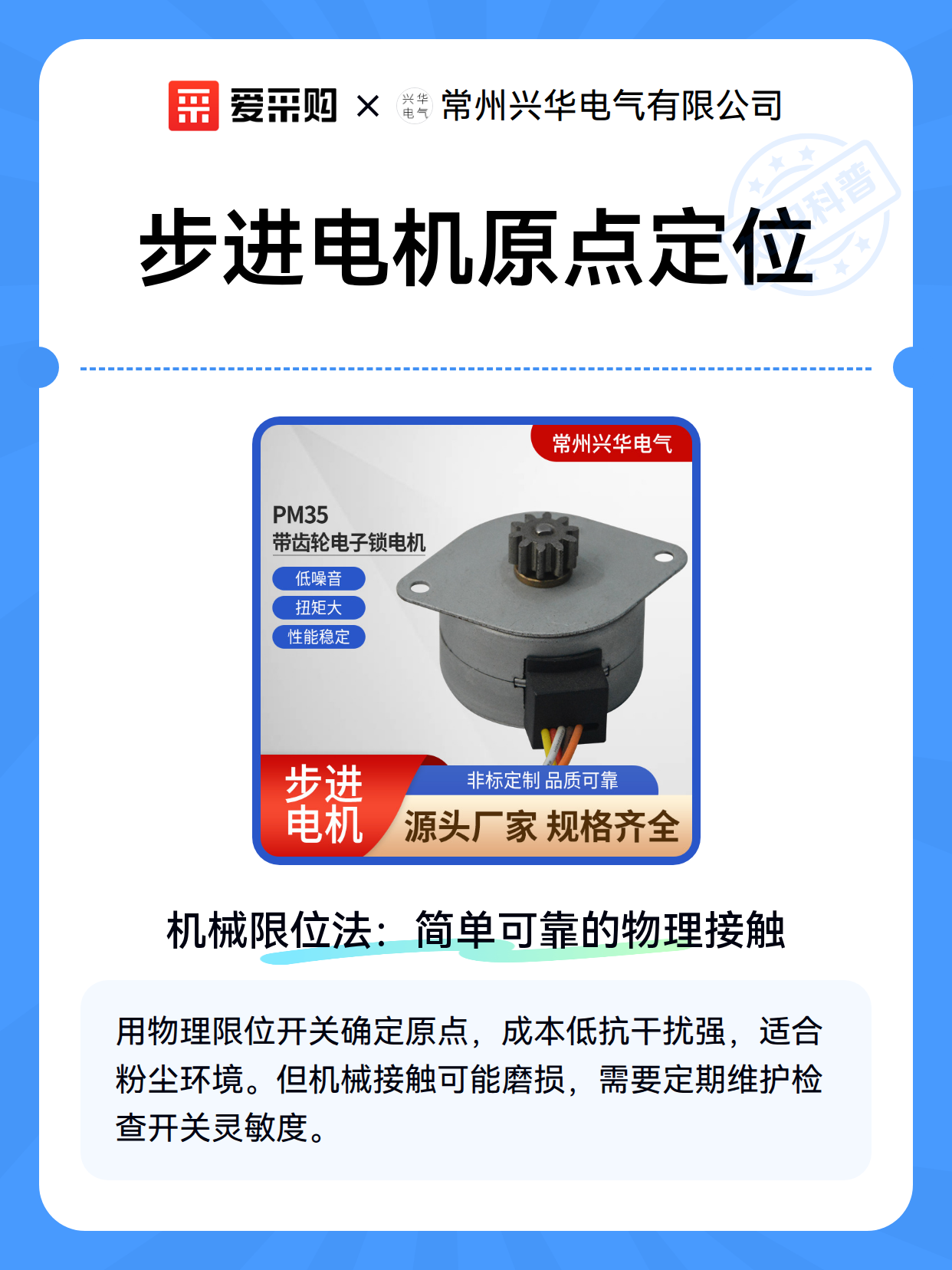

一、机械限位法：简单可靠的物理接触
机械限位法就像给步进电机安装了一个"停车挡"，通过物理接触确定原点位置。当电机转动时，滑块或撞块触碰到限位开关，系统立即记录该位置为原点。这种方法成本低、抗干扰能力强，尤其适合粉尘较多的工业环境。但长期机械接触可能导致部件磨损，需定期检查开关灵敏度。
二、光电传感器法：非接触式的精准捕捉
采用红外或激光光电传感器，就像给电机装上了"电子眼"。当遮光片通过传感器时产生脉冲信号，系统据此确定原点。相比机械法，光电传感器寿命更长且无物理磨损，定位精度可达±0.1mm。需要注意的是强光环境可能干扰传感器工作，安装时需避开直射光源。
三、编码器反馈法：闭环控制的高端方案
在电机轴端加装旋转编码器，相当于给系统安装了"GPS定位"。通过实时反馈轴角度信息，配合Z相脉冲信号精确定位原点。这种方法支持断电记忆功能，重复定位精度可达±0.01°，但系统复杂度和成本较高，适合对精度要求严苛的CNC机床等设备。
爱采购上有产品的详细资料，方便你参考选择。为你提供更加详细的信息参考～
