滤波器结构分类大全

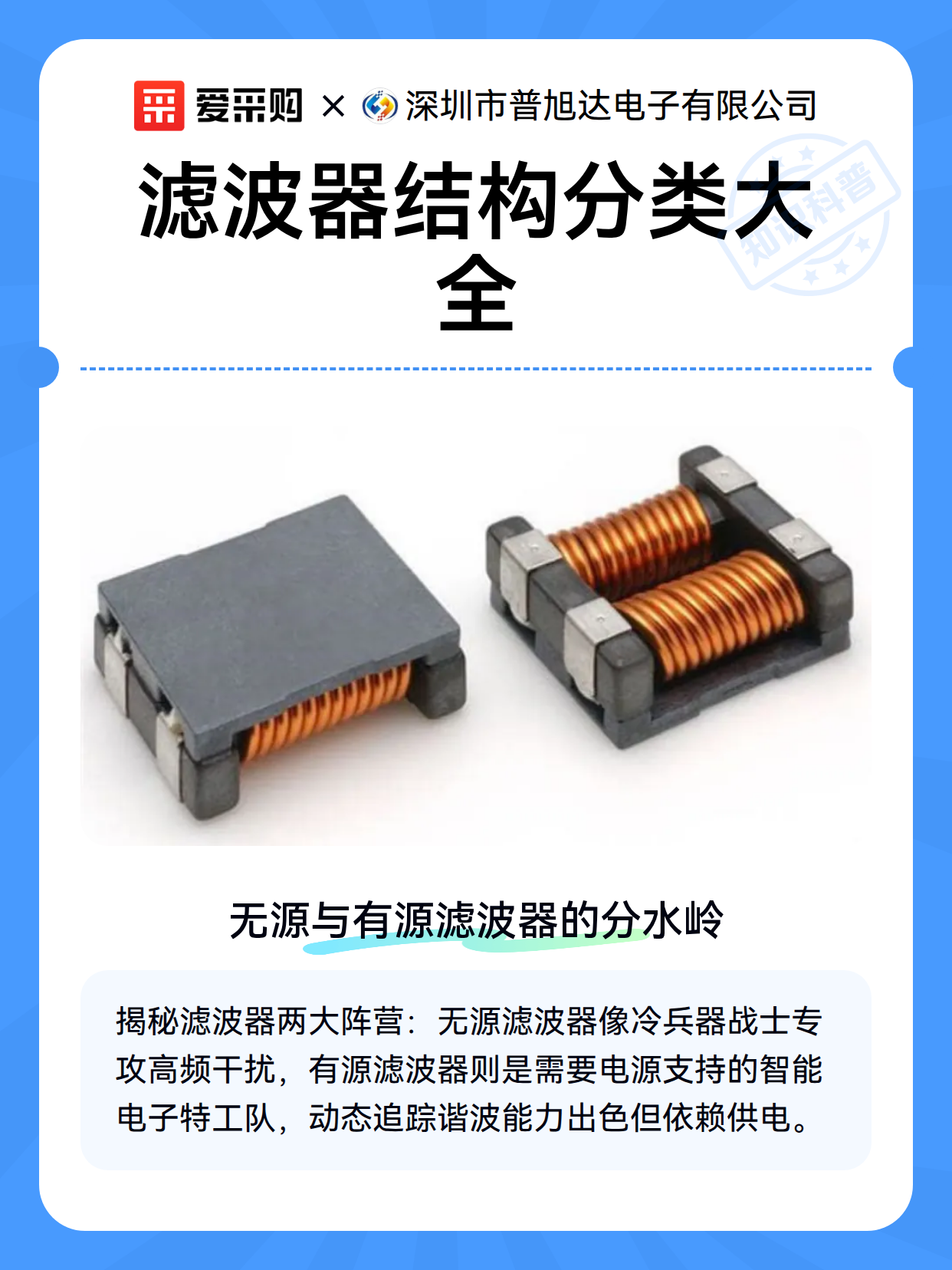

一、无源与有源滤波器的分水岭

滤波器家族的两大分支就像冷兵器与智能武器的区别：

• 无源滤波器：由电感、电容、电阻组成的‘物理战队’，适合处理高频干扰，无需供电但体积较大

• 有源滤波器：搭载运算放大器的‘电子特工队’，能动态追踪谐波，体积小巧但需要额外电源支持

二、经典拓扑结构图鉴

不同电路结构就像滤波器的‘骨骼架构’：

1. LC滤波网络：π型、T型结构如同交通管制员，精准拦截特定频段信号

2. 多级级联式：类似安检层层过滤，适用于医疗设备等严苛场景

3. 开关电容型：通过时钟控制实现‘电子阀门’效果，常见于通信系统

三、选型实战方法论

选择滤波器就像配眼镜，需要考虑三大匹配原则：

• 阻抗匹配：输入输出端口的‘握手协议’避免信号反射

• 频率匹配：截止频率设置要留出20%安全余量

• 环境适配：工业场景优先选金属封装抗干扰型
