互感器接断路器脱扣器线圈

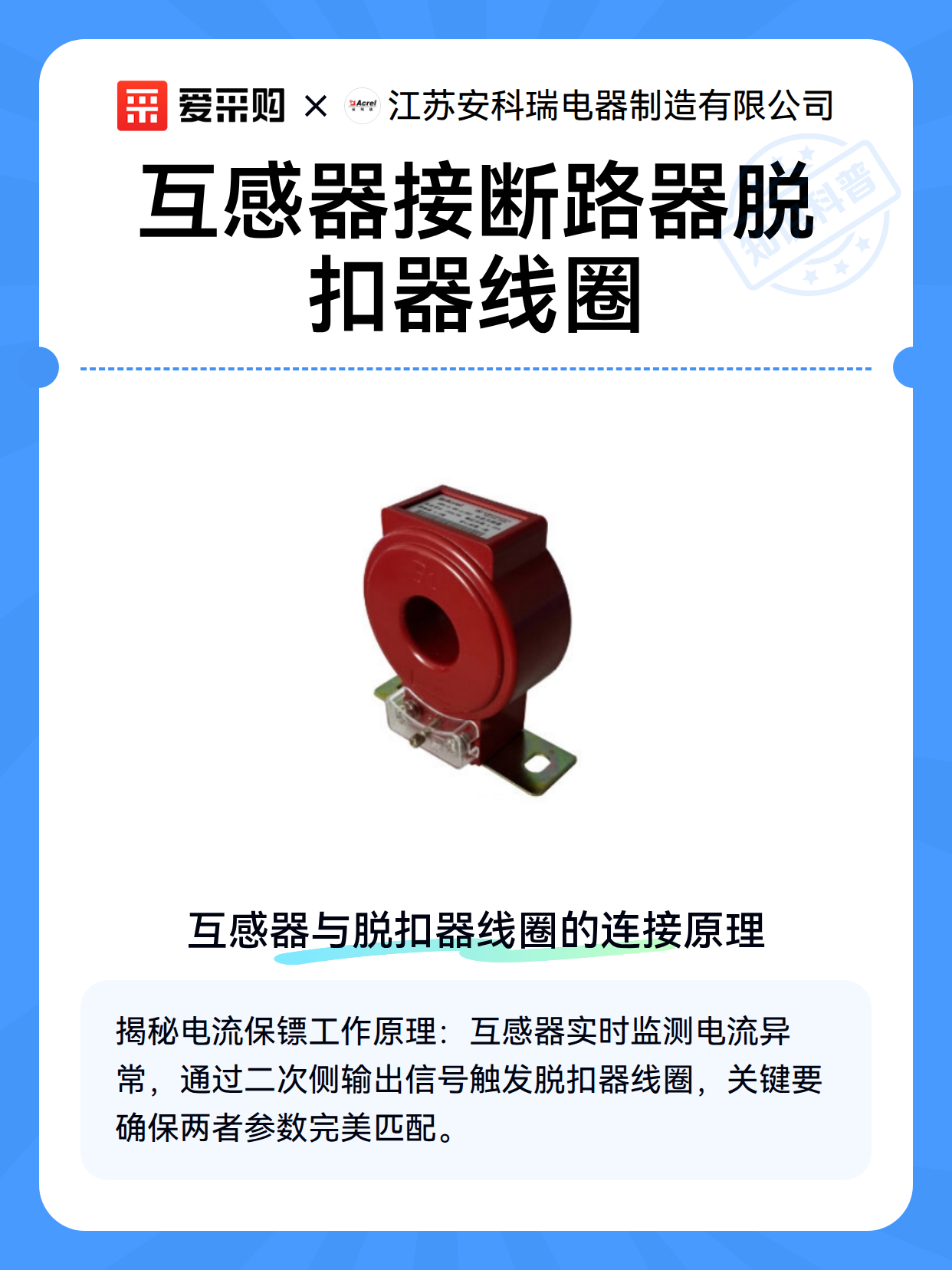

一、互感器与脱扣器线圈的连接原理

互感器和断路器脱扣器线圈的配合，就像给电路装上了一个智能保镖。当电流异常时，互感器会迅速检测到并将信号传递给脱扣器线圈，触发断路器跳闸保护设备。连接时需要注意互感器的二次侧输出与脱扣器线圈的额定参数匹配，就像给对讲机配对频道一样重要。

二、具体接线步骤详解

1. 确认参数：先核对互感器二次侧输出电压与脱扣器线圈工作电压是否一致

2. 准备工具：需要万用表、剥线钳、绝缘胶带等基本电工工具

3. 接线操作：将互感器二次侧的S1端接到脱扣器线圈的进线端，S2端接到线圈的出线端

4. 绝缘处理：所有裸露导线必须做好绝缘防护

5. 功能测试：通电后模拟过流情况，验证脱扣动作是否正常

三、常见问题及解决方案

• 误动作：检查线路是否有干扰源，必要时加装屏蔽措施

• 不动作：确认互感器变比选择是否正确，测量二次侧输出电压

• 发热严重：检查线圈阻抗是否匹配，长时间工作建议增加散热措施

• 噪音大：可能是铁芯松动，需要重新紧固安装螺栓
