10kv变频器系统原理
·
浙江常安变频技术有限公司
浙江乐清的常安变频技术，2019年成立，专业提供变频器、逆变器等，经验丰富，技术权威，服务工业自动控制等多领域。
介绍：
本文解析10kV变频器系统的核心工作原理，包括高压电源处理、IGBT模块的智能调控及系统保护机制，帮助理解其如何实现高效稳定的工业级电能转换。

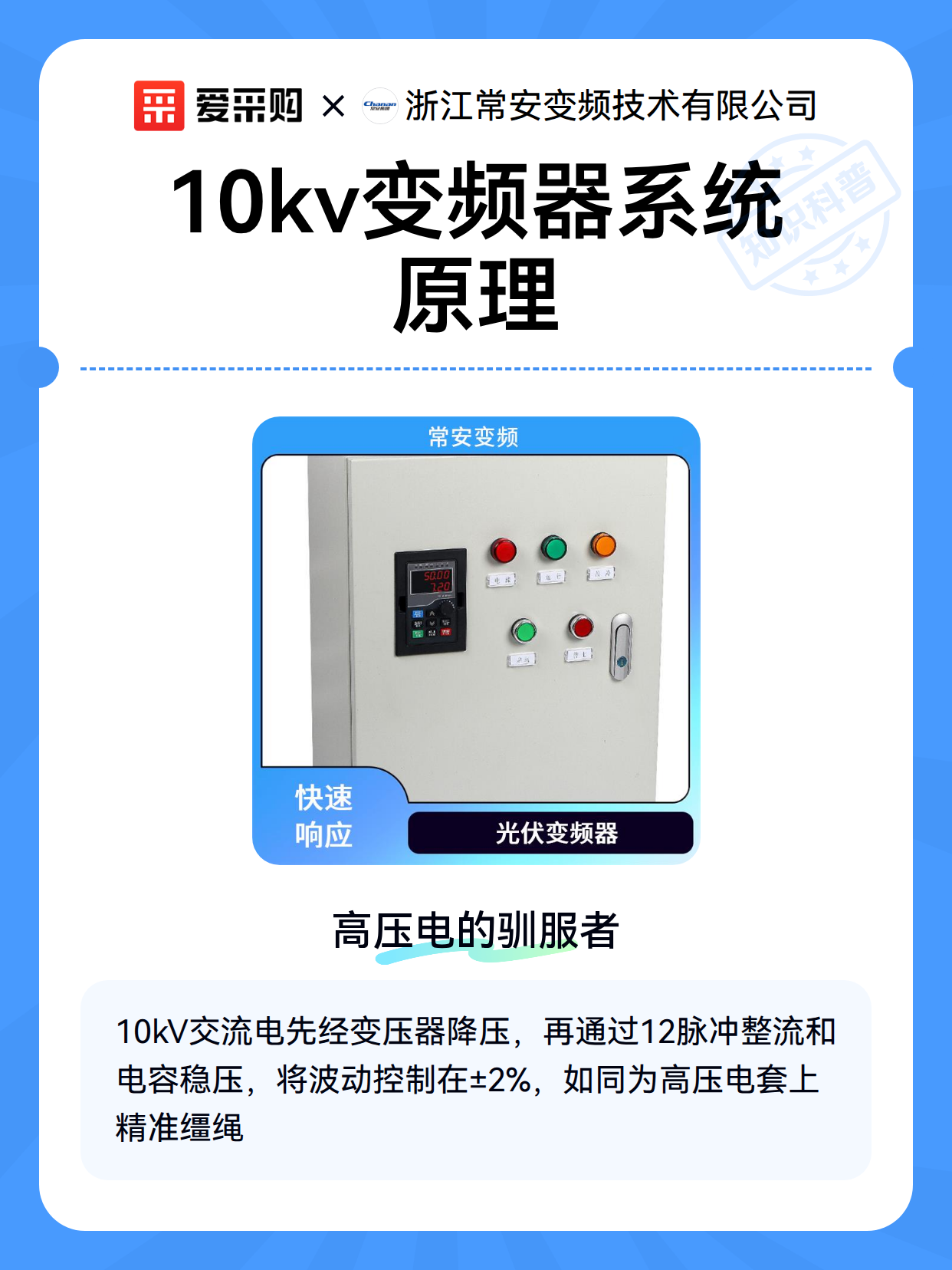

一、高压电的驯服者
10kV变频器就像一位高压电驯兽师，先用整流单元将交流电变为直流电（这个过程叫‘整流’），再用电容组稳压。想象给暴躁的高压电套上缰绳：
输入侧：10kV交流电通过移相变压器降压
整流桥：硅堆或IGBT组成12脉冲整流，减少谐波
直流母线：大容量电容组稳定电压，波动控制在±2%
二、IGBT的开关艺术
核心的逆变单元如同精密编舞，IGBT模块以每秒数千次的频率开关：
PWM调制：通过脉宽变化模拟正弦波
电压阶梯：多电平技术将10kV分解为多个低压段
动态响应：微秒级调整频率适应负载变化
三、系统的自我保护智慧
这套系统自带多重安全机制：
电压侦测：实时监控母线电压，超标立即断电
温度保护：IGBT结温超过150℃自动降频
故障录波：记录异常波形供后期分析
