介绍：
本文解析PCB设计中VCC电源网络的分布规律，从电路原理图标记、常见布线层到测试技巧，帮助工程师快速定位电源线路，提升电路调试效率。

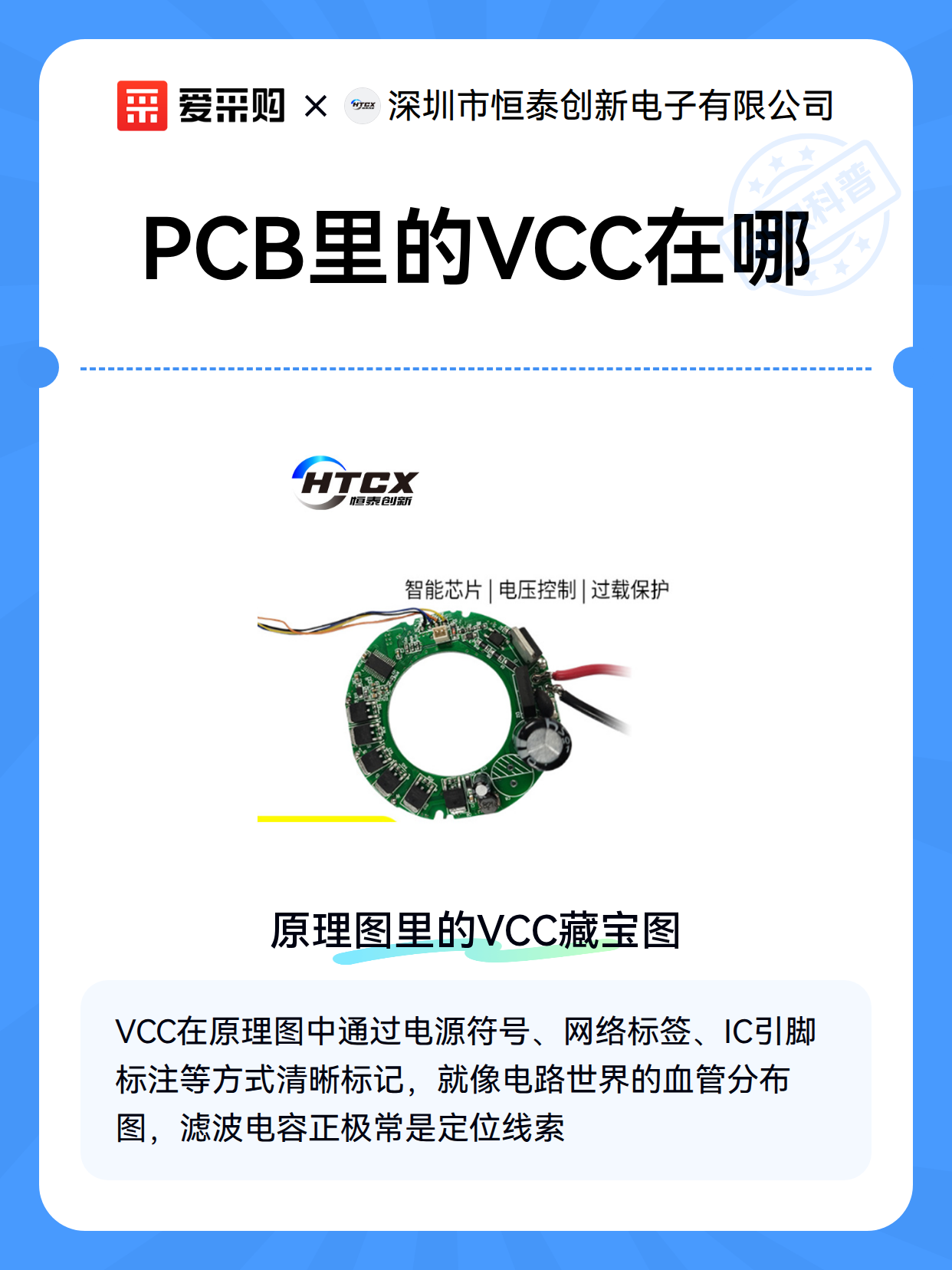

一、原理图里的VCC藏宝图
VCC就像电路的血液系统，在原理图中通常有明确标记：
电源符号：带+VCC或VCC字样的箭头/直线符号
网络标签：相同VCC标签的节点自动连接
IC引脚：芯片电源引脚旁标注VCC/VDD
电容标识：滤波电容正极常接VCC端
二、PCB上的VCC追踪技巧
把原理图搬到实际PCB时，VCC会玩捉迷藏：
走线特征：比信号线宽2-3倍（通常0.5mm以上）
铺铜区域：大面积覆铜区多为电源网络
过孔提示：连接不同层的VCC会密集打孔
测试妙招：用万用表蜂鸣档追踪连通性
三、避开VCC定位的三大坑
这些经验能让你少走弯路：
多层板陷阱：VCC可能藏在中间层（第2/3层）
别名干扰：有些设计用+5V代替VCC标注
分割误区：同一板卡可能有多个隔离的VCC网络
视觉干扰：绿色阻焊层下容易看漏细电源线
