三极管基本结构
·
深圳市金和信科技有限公司
深圳市金和信科技有限公司，2016年成立于广东省深圳市，主营集成电路、三极管等，专业权威，经验丰富。
介绍：
本文用生活化类比解析三极管的三明治结构，拆解发射极、基极和集电极的功能差异，并通过PN结的配合原理说明其电流放大机制，帮助读者轻松理解电子元件的核心设计。

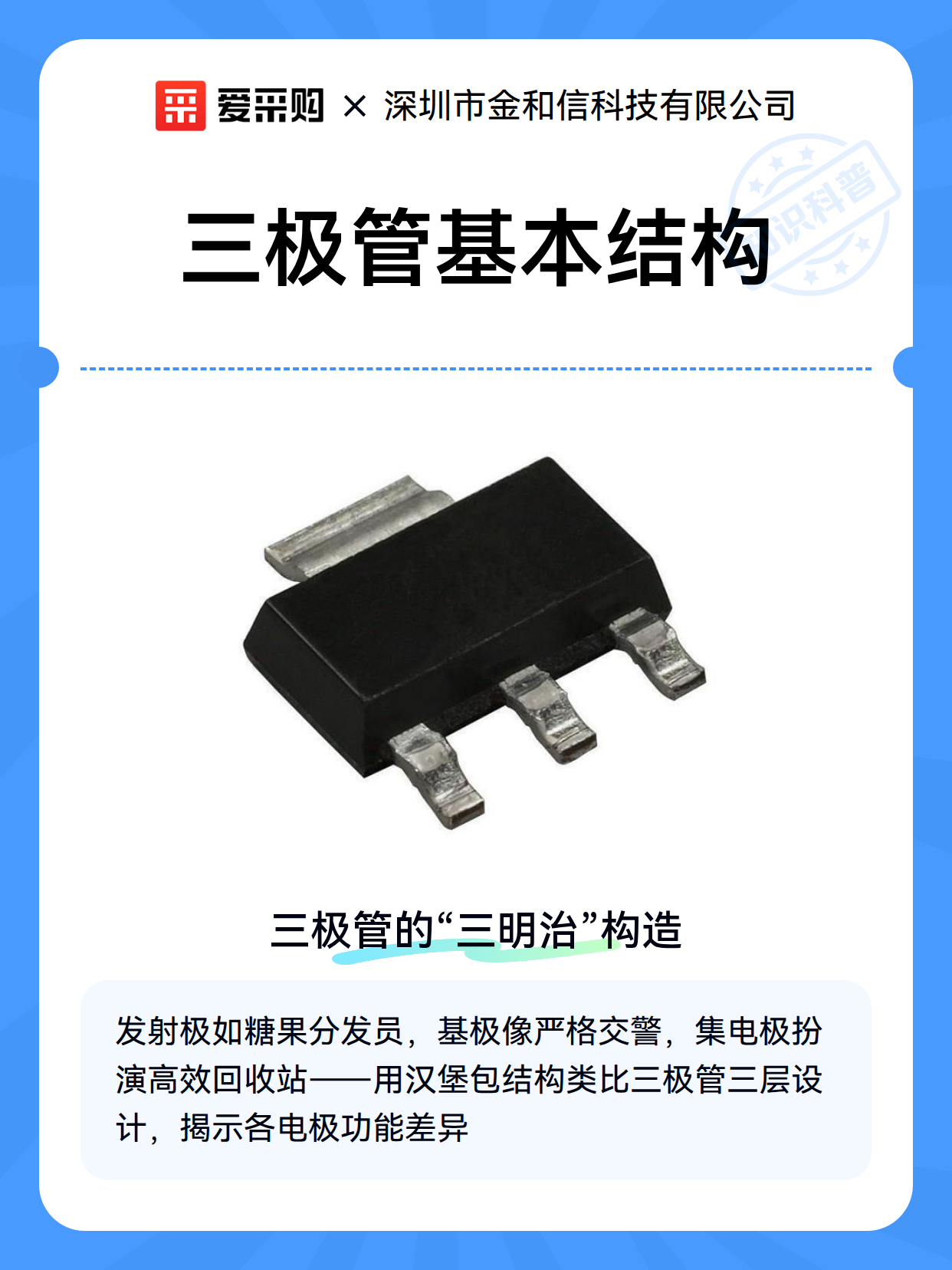

一、三极管的“三明治”构造
如果把三极管比作汉堡包，发射极和集电极就是上下两层面包，而中间的基极则是薄如蝉翼的肉饼——厚度仅有微米级。这种三层设计（NPN或PNP）的精妙之处在于：
发射极：像慷慨的糖果分发员，持续发射载流子
基极：担任严格的交通警察，控制通过率不超过5%
集电极：如同高效回收站，捕获90%以上的载流子
二、PN结的默契配合
两个背对背的PN结就像配合默契的开关组合：
发射结正向偏置时敞开大门，允许电子或空穴涌入
集电结反向偏置时形成强电场，像磁铁般吸走载流子
基区故意做得极薄，让载流子还来不及复合就被集电极收走
三、电流放大的秘密
三极管的魔法在于用微电流控制大电流：
基极电流稍有波动（如0.1mA变化）
集电极电流就会产生百倍响应（10mA变化）
这种放大效应源于载流子在基区的“过境不滞留”设计，就像用细水管控制大坝闸门
