变压器镀锡线处理

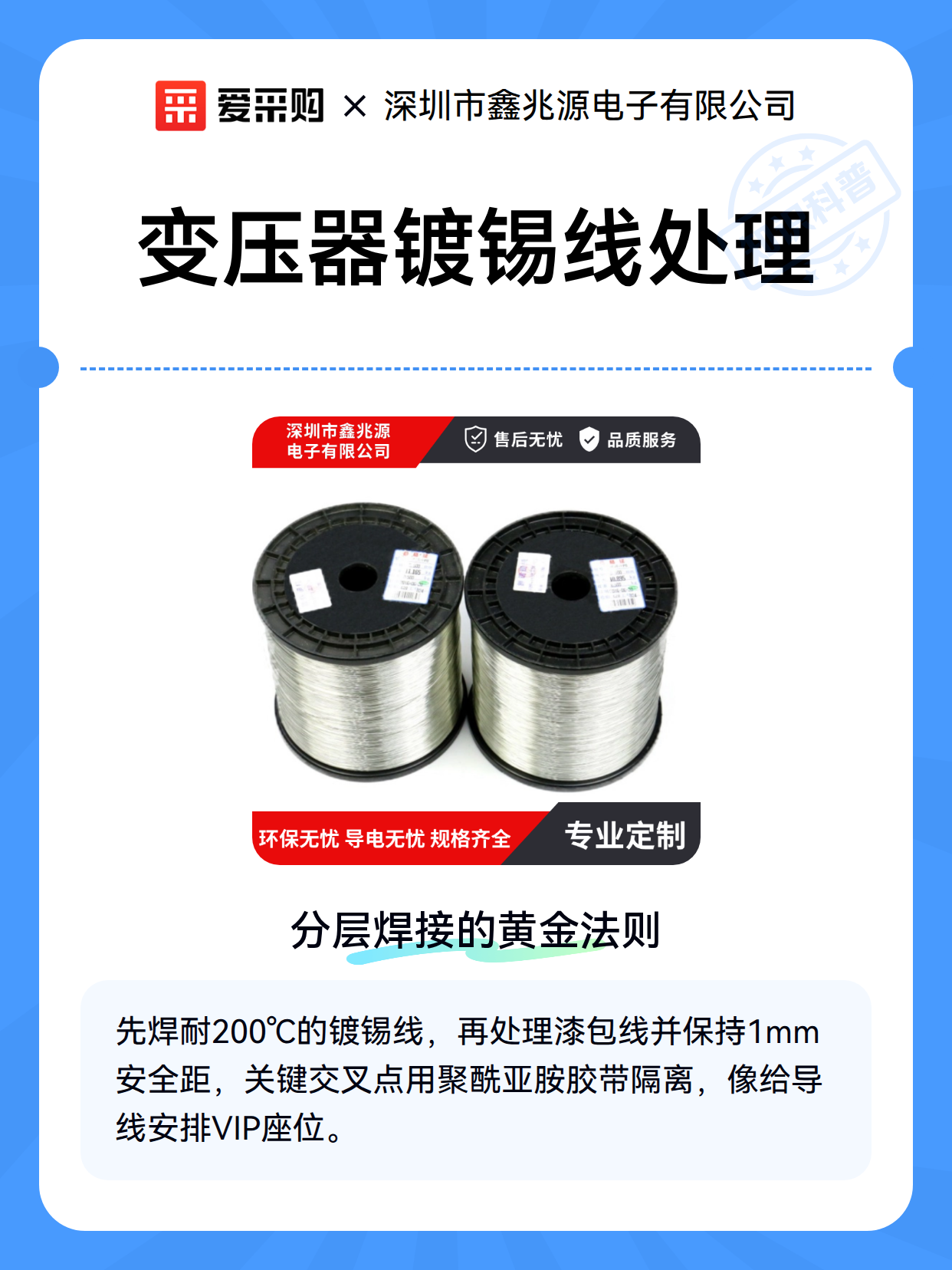

一、分层焊接的黄金法则

当镀锡三层绝缘线与漆包线共处一室时，就像让穿羽绒服和短袖的人一起烤火，关键要掌握分层处理：

• 镀锡线优先：因其耐高温性强（可承受200℃），先焊接外层镀锡线

• 漆包线后焊：保留1mm安全距离，避免高温损伤漆膜（180℃可能碳化）

• 隔离措施：用聚酰亚胺胶带在交叉处做物理分隔

二、绝缘测试的三大雷区

混合使用导线后，这些测试环节最容易翻车：

1. 耐压测试：三层绝缘线需测3000V，漆包线仅需1500V，需分段检测

2. 层间电阻：用500V兆欧表测量时，读数应＞100MΩ（23℃环境下）

3. 温升实验：重点关注两种导线接合处的温度变化差异

三、绕组结构的优化策略

聪明的工程师这样安排导线座位：

• 分区绕制：三层绝缘线布置在高压侧，漆包线用于低压绕组

• 过渡设计：在层间添加0.05mm聚酯薄膜作为缓冲

• 散热通道：每5层预留0.3mm通风间隙，平衡不同导线的发热特性
