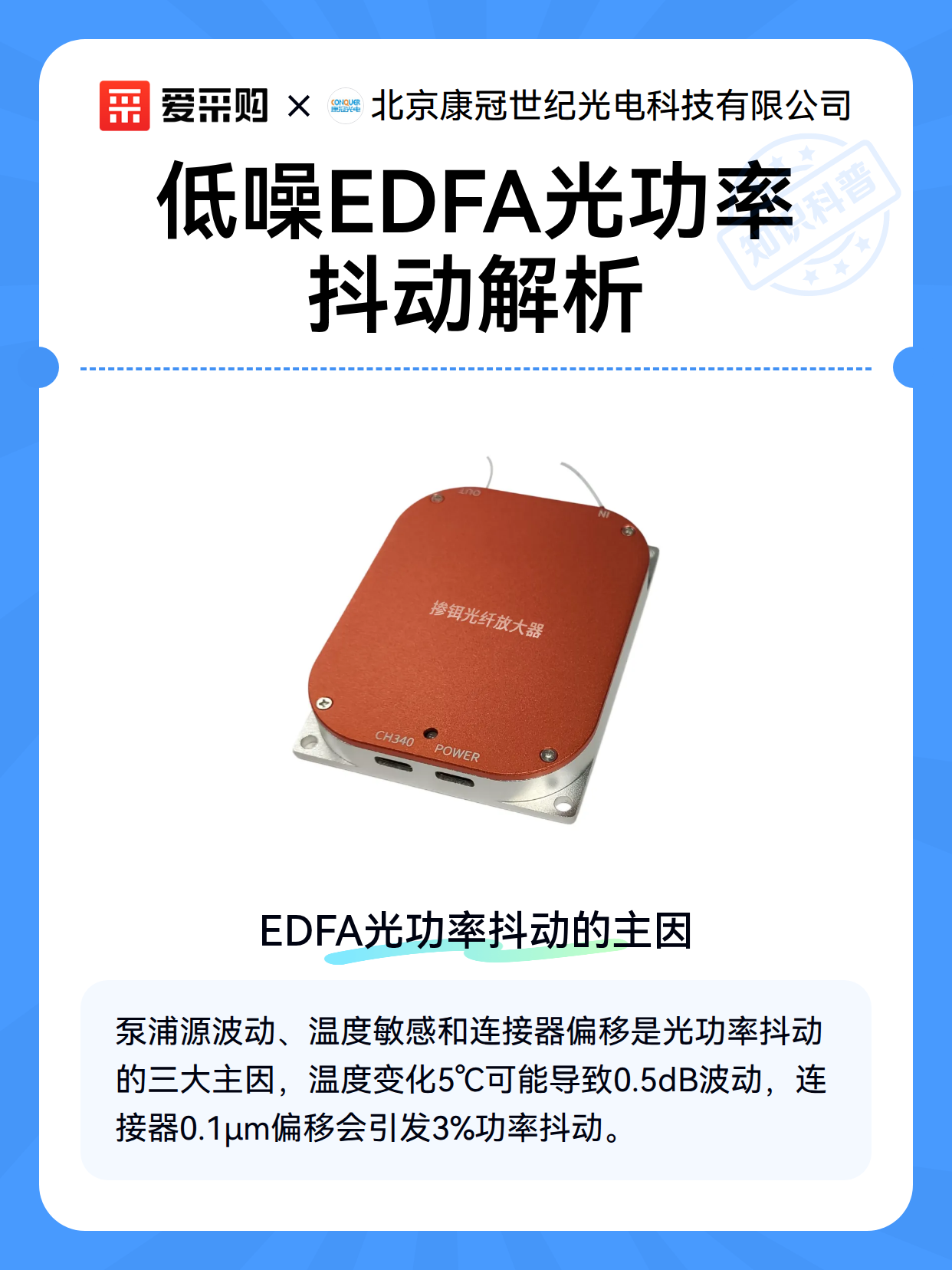

低噪EDFA光功率抖动解析
·
北京康冠世纪光电科技有限公司，2007年成立于北京市，主营电光调制器、光纤放大器等，专业权威，经验丰富。
导读：
本文分析低噪声掺铒光纤放大器（EDFA）光功率抖动的主要原因，包括泵浦源不稳定、温度变化和光纤连接问题，并提供针对性解决方案，帮助优化系统性能。
一、EDFA光功率抖动的主因
光功率抖动就像光纤通信中的'心电图异常'，常见病因有三大类：
- 泵浦源波动：激光器老化或供电不稳会导致输出功率'打嗝'
- 温度敏感：铒离子能级受温度影响，-5℃~50℃范围内可能产生±0.5dB波动
- 连接器梦游： APC连接器回损＞60dB时，0.1μm的偏移就能引发3%功率抖动
二、三招稳定功率输出
泵浦源体检套餐：
- 每月监测LD驱动电流波动应＜1%
- 采用TEC温控保持泵浦芯片在25±0.5℃
- 更换周期建议8000小时
**给EDFA穿'恒温衣'**：
- 双级TEC控温精度达±0.1℃
- 热沉设计需保证5W/cm²散热能力
- 避免安装在机柜热风通道处
**光纤'骨科手术'：
- 使用8°斜面APC连接器
- 每季度清洁端面，划痕需＜0.2μm
- 弯曲半径始终＞30mm
三、进阶调试技巧
当常规方法失效时，试试这些'专家号'方案：
- 在EDFA前加装1%分光器做实时监测
- 采用PID算法动态调节泵浦电流
- 使用FBG滤波器抑制ASE噪声干扰
- 注意：多级放大时，前级抖动会被后级放大2-3倍
