2900变频器外部端子启动设置

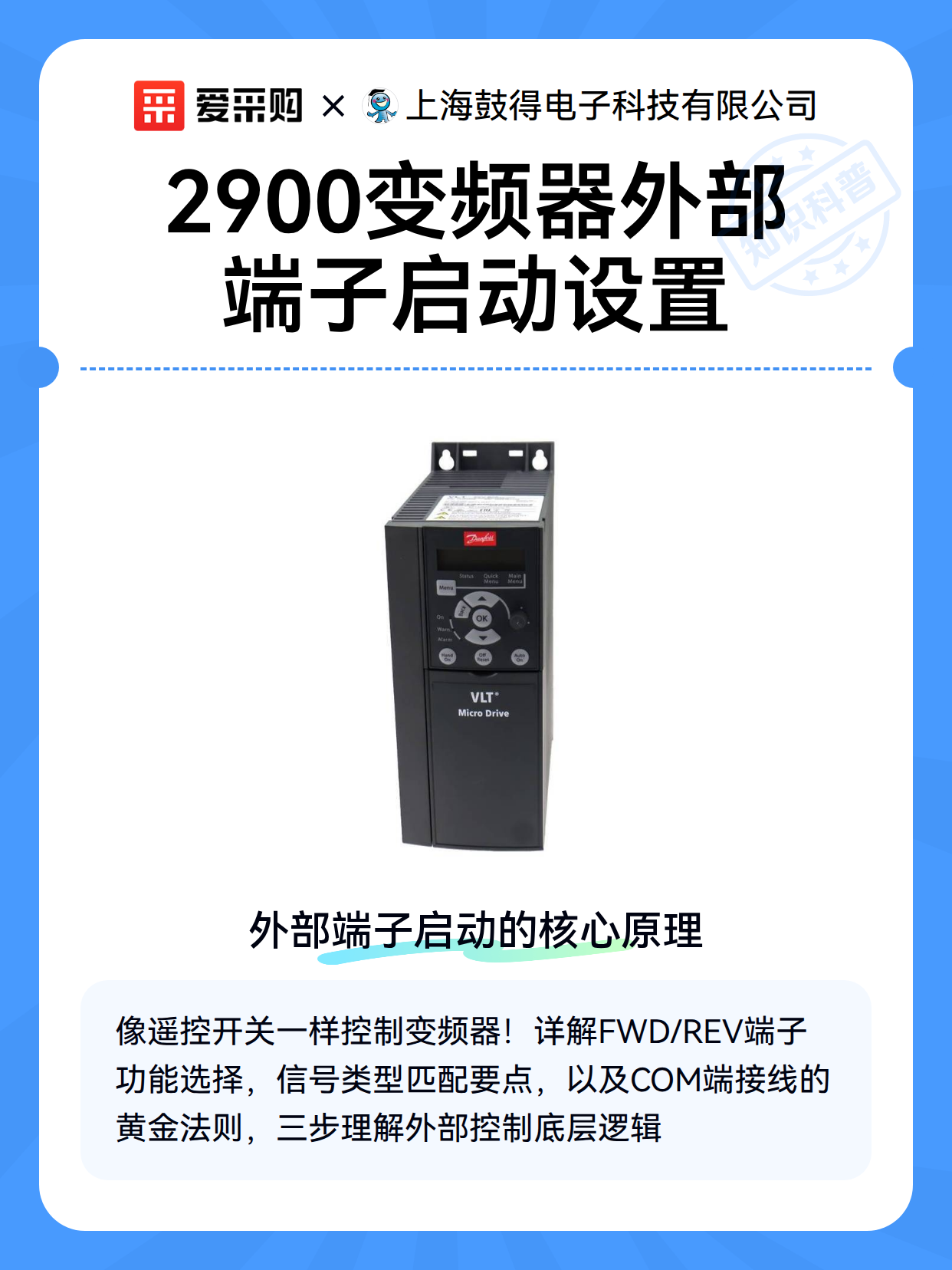

一、外部端子启动的核心原理

变频器的外部端子启动就像给设备安装了一个遥控开关，通过物理接线的方式实现远程控制。要完成这个功能，需要同时做好两件事：硬件接线和参数设定。

1. 端子功能选择：通常使用FWD（正转）或REV（反转）端子

2. 信号类型匹配：需确认使用干触点还是电平信号

3. 公共端连接：COM端必须与信号源构成回路

二、分步操作指南

跟着这个流程图操作，10分钟就能搞定：

1. 参数组设置

   • 找到功能码F0-03，设为"外部端子指令"

   • 设置F2-01为"两线制控制"或"三线制控制"

2. 硬件接线示范

   • 使用1.5mm²屏蔽线连接控制端子

   • 信号线建议采用双绞布线方式

   • 强电弱电保持5cm以上间距

3. 功能验证技巧

   • 先短接FWD与COM测试正转

   • 用万用表测量端子间电压

   • 观察面板显示状态

三、常见问题排查

遇到启动失灵时，可以这样检查：

• 症状1：端子闭合无反应

  • 检查参数F0-03是否设错

  • 测量端子间是否导通

• 症状2：电机转向相反

  • 调换U/V/W任意两相

  • 修改F0-03参数方向

• 症状3：启动后立即停机

  • 检查急停端子状态

  • 确认运行信号保持时间
