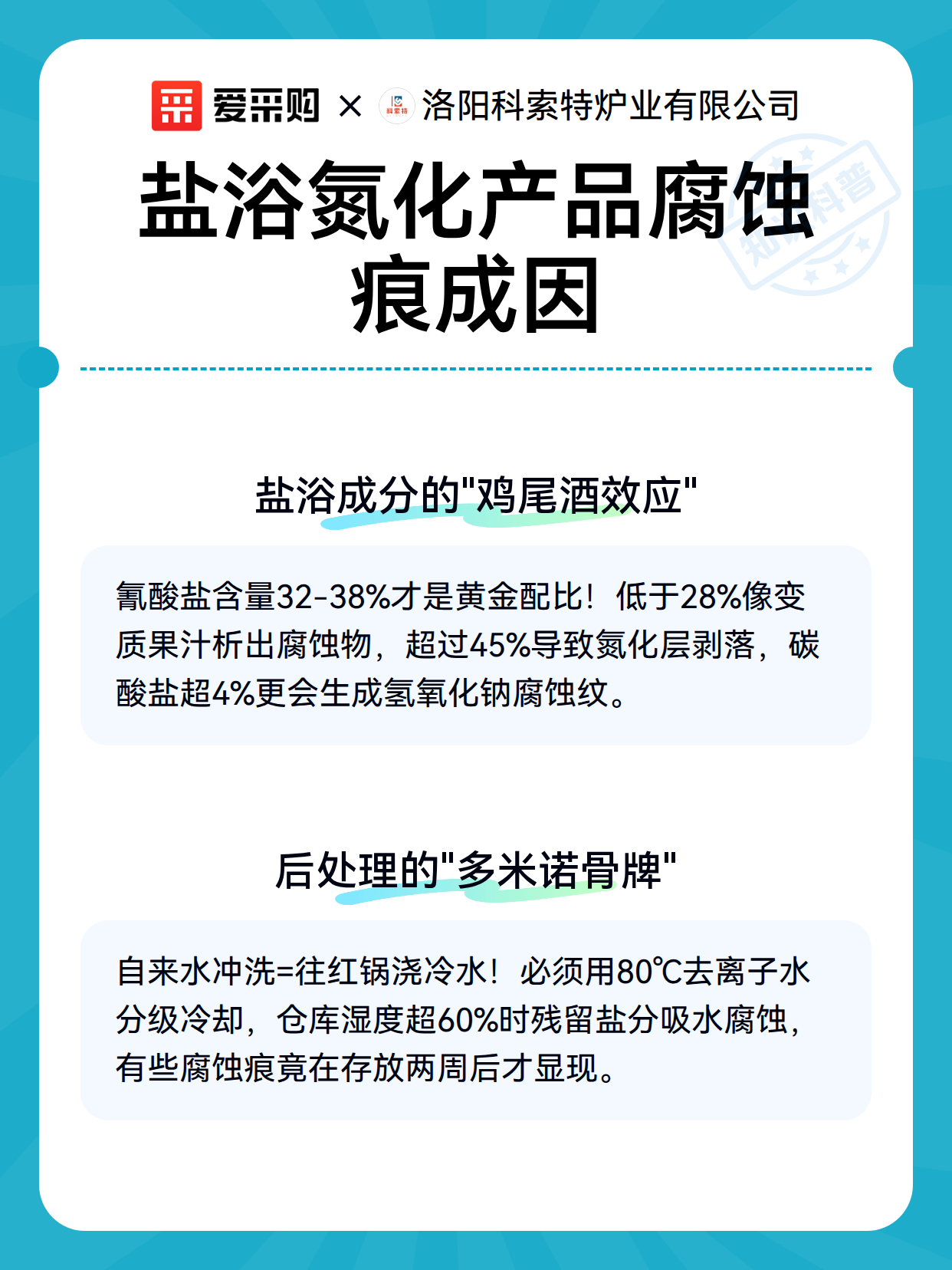

盐浴氮化产品腐蚀痕成因

一、工艺参数的"蝴蝶效应"

盐浴温度就像煮咖啡的水温，差5℃就能毁掉整批产品。当温度低于530℃时，氮化层形成不完整，表面会像酥脆的饼干一样出现点状腐蚀；而温度超过580℃时，盐浴分解产生的活性氧则会啃食金属表面。同理，时间控制失误也会导致类似问题——2小时处理的产品和4小时处理的放在同一炉，就像把半生牛排和全熟牛排一起煎，结果可想而知。

二、盐浴成分的"鸡尾酒效应"

理想的盐浴应该像精心调配的鸡尾酒，氰酸盐（CNO^-）含量需维持在32-38%之间。当这个数值低于28%，溶液就像过期变质的果汁，会析出腐蚀性产物；而超过45%时，又像酒精过量的烈酒，导致氮化层疏松剥落。更棘手的是，碳酸盐（CO3^2-）这个"隐形杀手"，当其含量超过4%时，会在冷却阶段与水蒸气反应生成氢氧化钠，在零件表面留下地图状的腐蚀纹路。

三、后处理的"多米诺骨牌"

很多腐蚀问题其实诞生于氮化后的清洗环节。用普通自来水冲洗高温零件，就像往烧红的铁锅浇冷水，瞬间产生应力腐蚀。正确的做法是采用80℃以上的去离子水分级冷却，就像给新生儿洗澡要控制水温一样讲究。另外，存放环境湿度超过60%时，残留的盐分会像海绵一样吸收水分，慢慢"吃掉"产品表面，这就是为什么有些腐蚀痕会在仓库存放两周后才突然出现。

爱采购上有产品的详细资料，方便你参考选择。为你提供更加详细的信息参考～
