m70z轴换刀循环故障

一、刀具夹紧不到位

当换刀臂完成换刀动作后，如果刀具未能被牢固夹紧，系统会误判为换刀失败并重新启动换刀流程。这种现象就像反复尝试关紧却总是弹开的门：

• 机械卡阻：刀柄或夹爪存在毛刺/磨损

• 气压不足：夹紧气缸压力低于0.5MPa

• 位置偏移：换刀点Z轴坐标偏差超0.1mm

建议优先检查刀柄锥面清洁度，用百分表测量夹紧位移量（标准应≤0.02mm）。

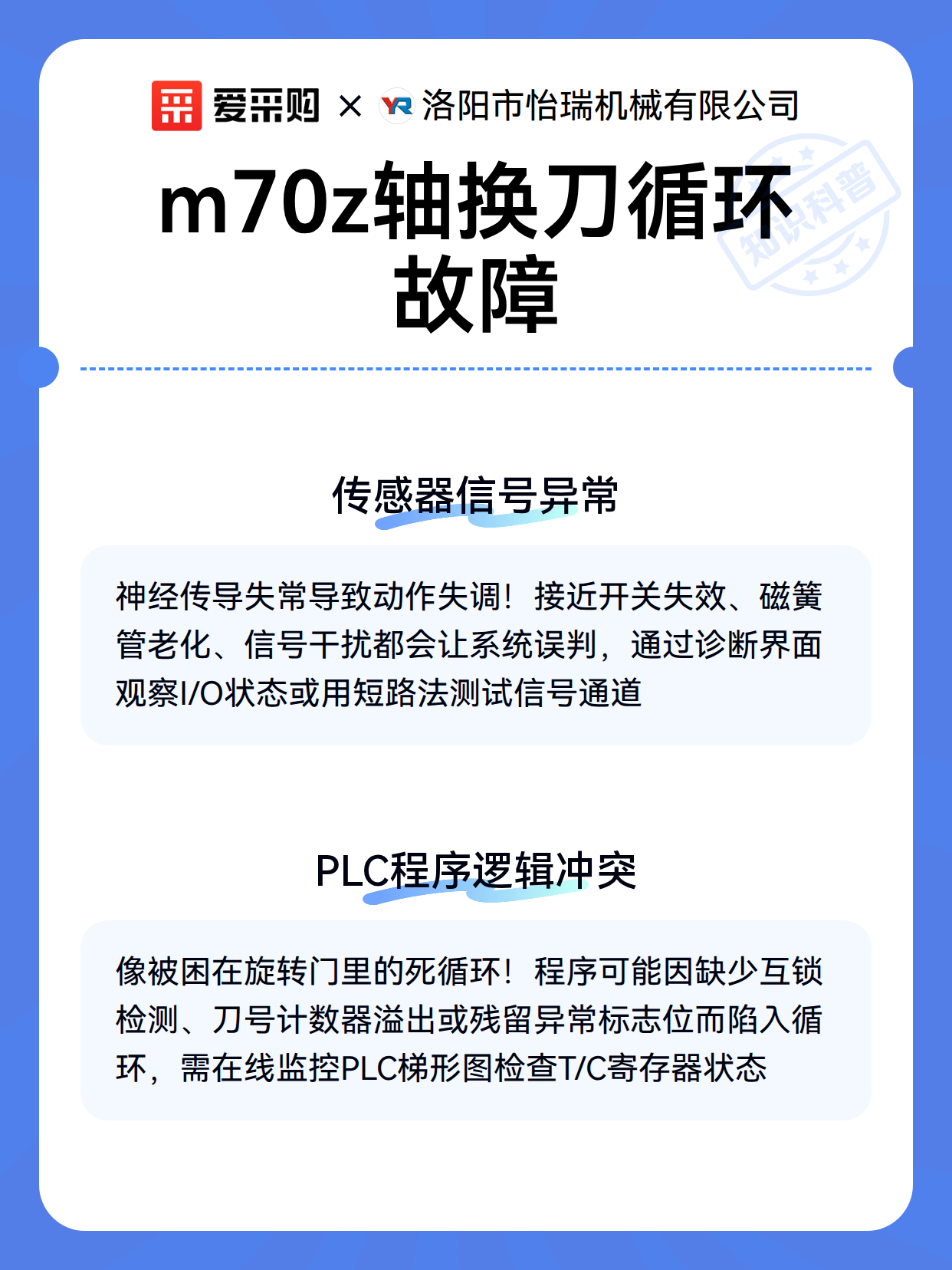

二、传感器信号异常

如同人体神经传导失常会导致动作失调，这些传感器故障会让系统陷入判断混乱：

1. 接近开关失效：刀库原点信号时有时无

2. 磁簧管老化：刀位计数出现漏脉冲

3. 线路干扰：信号线未做屏蔽引发电平波动

可通过诊断界面观察I/O状态，交替短接信号线测试通道可靠性。

三、PLC程序逻辑冲突

当子程序嵌套调用出现死循环时，就像被困在旋转门里：

• 条件互锁缺失：未检测到M代码完成信号

• 计数器溢出：刀号检索变量超过最大值

• 急停复位残留：未清除的异常标志位

需在线监控PLC梯形图，重点检查T功能计时器和C计数器的当前值。
