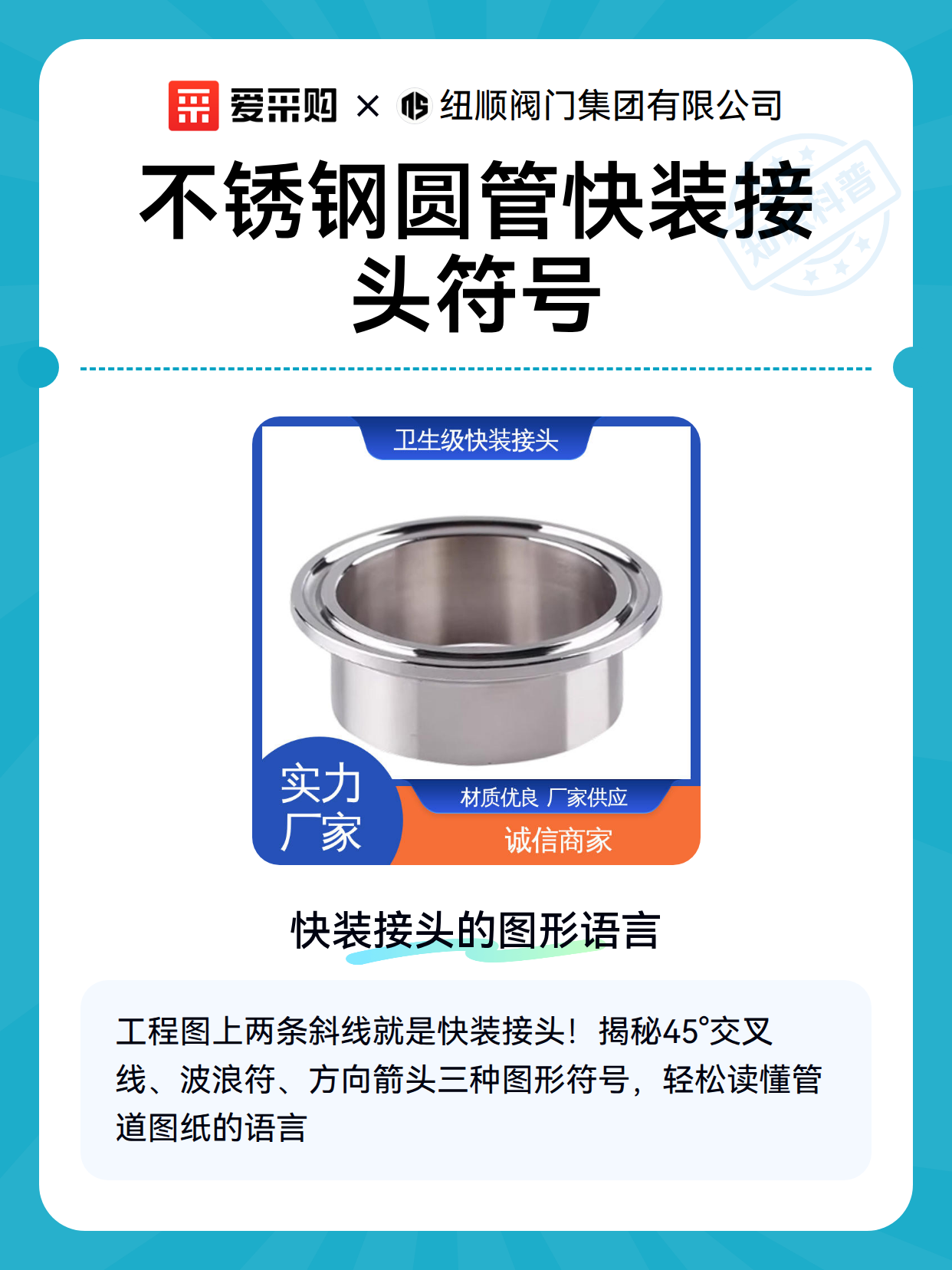

不锈钢圆管快装接头符号

一、快装接头的图形语言

不锈钢圆管快装接头在工程图纸上就像它的名字一样追求效率——常用简练的图形符号表示：

• 双斜线简化图：用两条45°交叉短线表示快速连接结构

• 波浪线变体：在接口处添加波浪符号强调弹性密封特性

• 箭头指示法：单向箭头表示插拔方向，双向箭头代表可拆卸

二、行业约定的文字密码

除了图形，这些字母组合是行家们的暗号：

1. QJ系列：快装(Q)接头(J)的基础代号

2. SS后缀：特指不锈钢(Stainless Steel)材质

3. DN+数字：如DN15表示适配15mm管径

4. PN标注：压力等级代号，如PN16代表承压16bar

三、实际应用中的符号智慧

现场施工时，符号使用更有意思：

• 管廊图纸常用彩色贴纸区分——红色代表高压快装头

• 电商平台搜索时，"#"号加材质如"#304快接"更易定位

• 库存管理常用条形码末位标注接头类型

• 管道维保记录中用△符号标记需定期更换的接头
