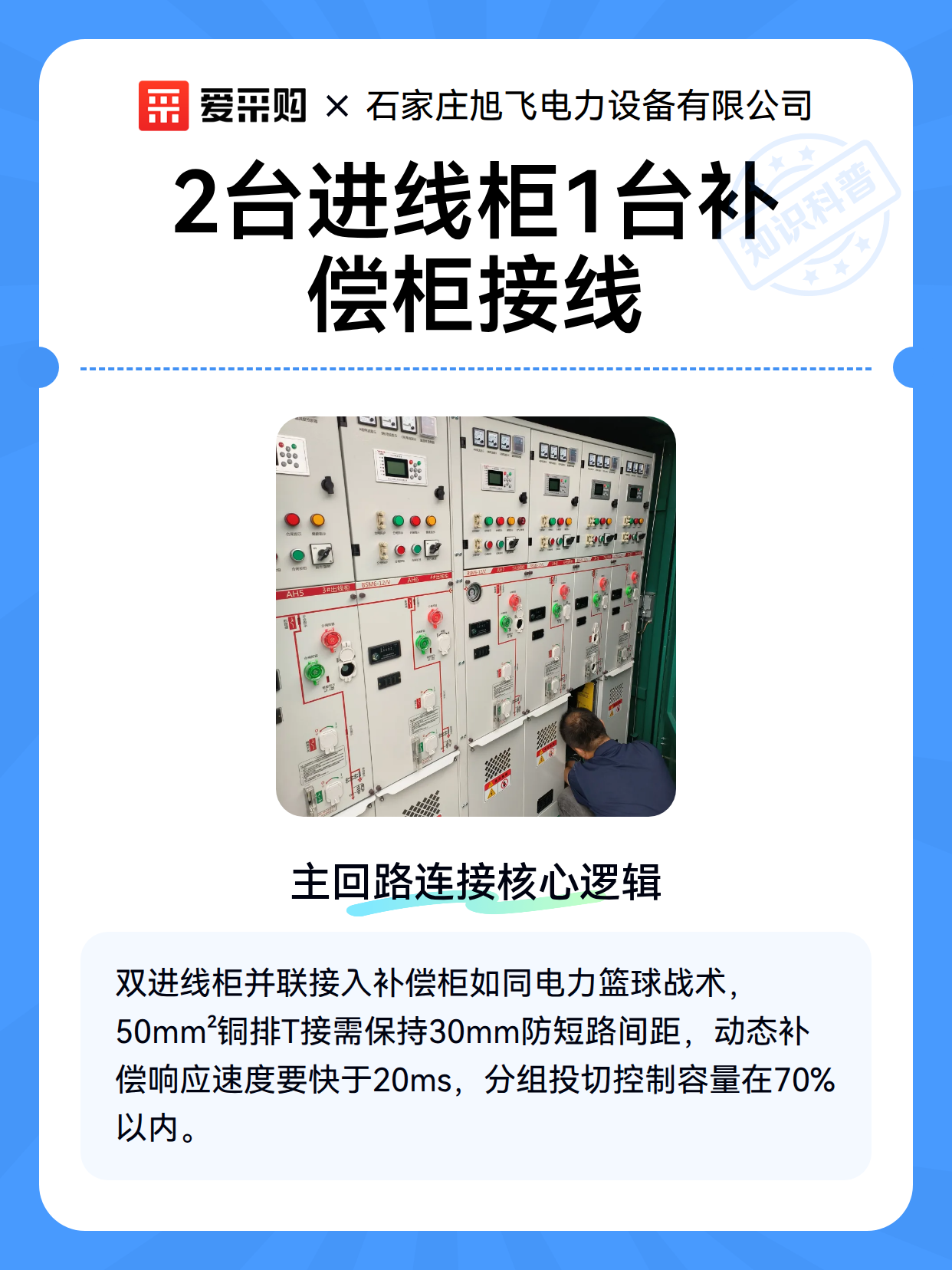

2台进线柜1台补偿柜接线

一、主回路连接核心逻辑

当2台进线柜遇上1台补偿柜，就像给电力系统组建一支篮球队：

1. 双电源分配：

   • 每台进线柜输出端并联至补偿柜输入端

   • 采用铜排T接时保持30mm间距防短路

   • 推荐50mm²截面积导线承载400A电流

2. 电容投切策略：

   • 补偿柜输出端需设总断路器（建议630A）

   • 动态补偿时响应速度应≤20ms

   • 分组投切避免同时导通超过70%容量

二、保护系统协同要点

这组黄金搭档需要三重保险：

• 过流保护：进线柜设电子脱扣器（额定值1.25倍）

• 联锁机制：

  • 机械互锁防止双电源并联

  • 电气联锁确保补偿柜后于进线柜启动

• 接地保护：共用接地排截面积≥进线相线的50%

三、实操避坑指南

这些血泪经验能省去80%返工：

1. 相位校验：

   • 用相序仪确认ABC相序一致

   • 色标错误会导致电容组爆炸

2. 谐波预防：

   • 加装7%电抗率电抗器（针对5次谐波）

   • 避免补偿柜与变频器同母线

3. 散热设计：

   • 柜顶安装轴流风机（≥200m³/h风量）

   • 电容间隔保持≥150mm通风道
