本文解析ku波段双平衡混频器的核心元器件组成，包括二极管电桥、巴伦和滤波电路的功能与协作关系，帮助理解其高频信号处理机制。

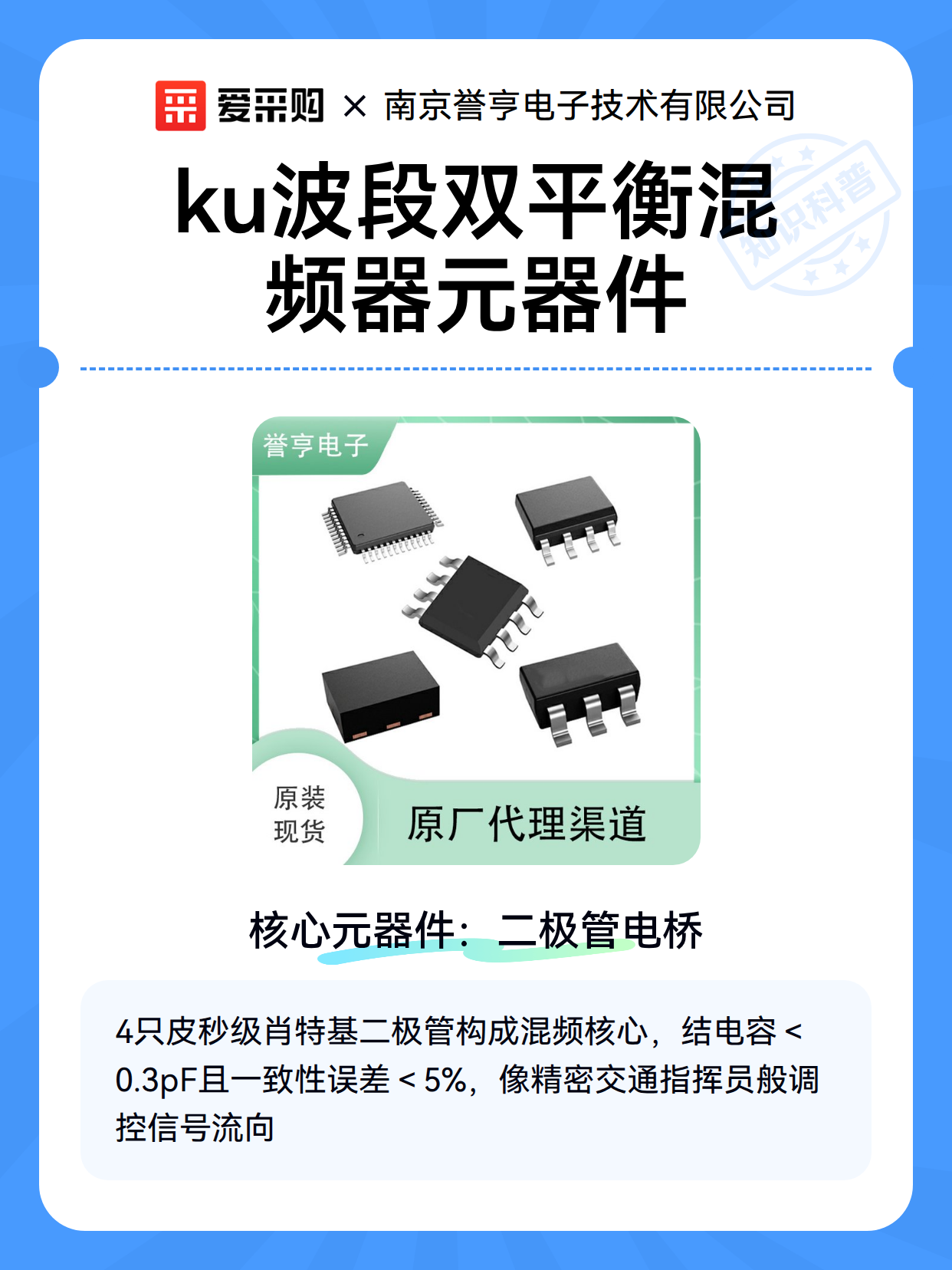

一、核心元器件：二极管电桥
双平衡混频器的'心脏'是4只肖特基二极管组成的电桥结构，就像交通指挥员一样精准控制射频（RF）和本振（LO）信号的走向。这些二极管需满足：
超快开关速度（皮秒级）
低结电容（通常＜0.3pF）
一致性误差＜5%

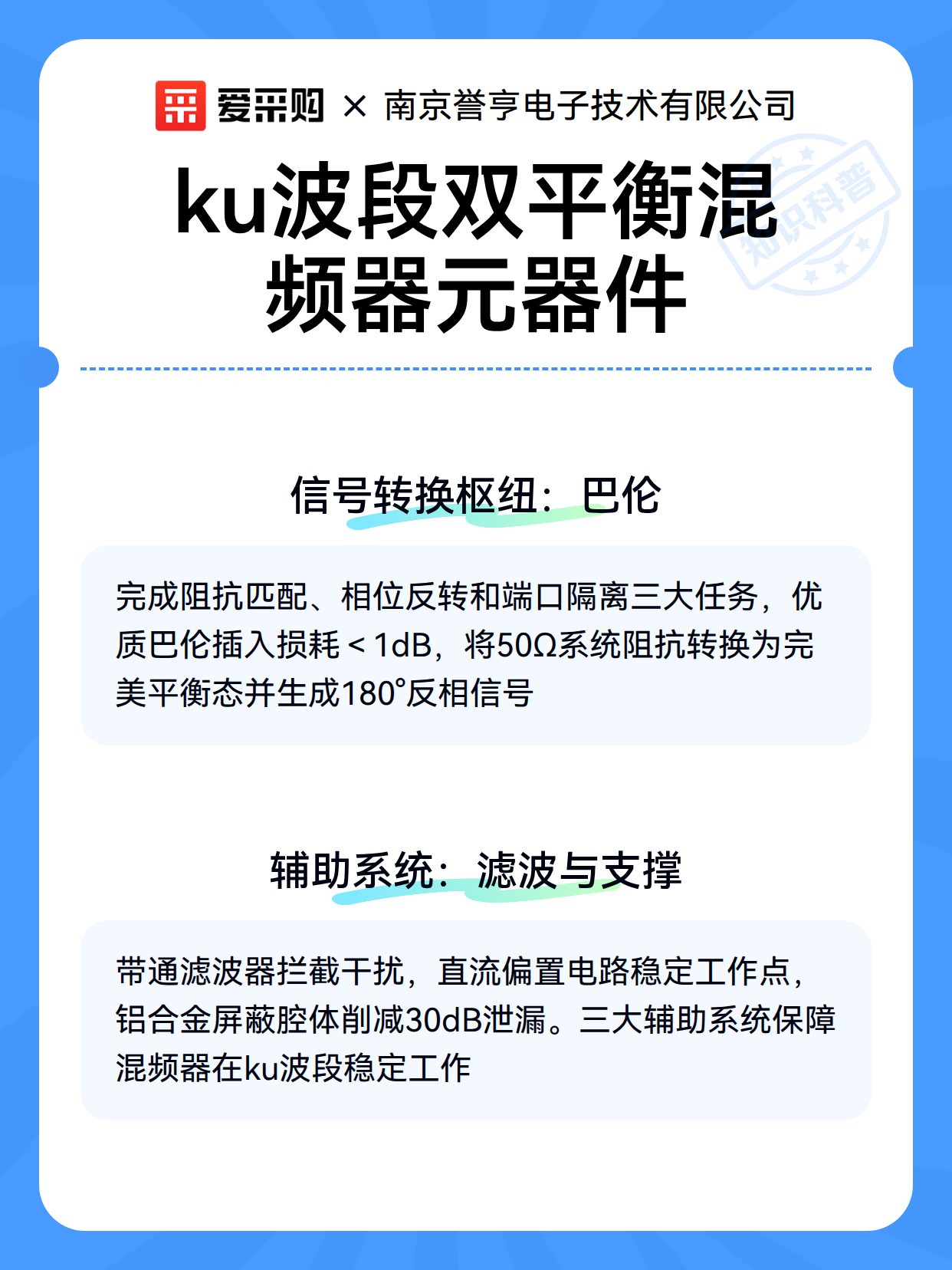

二、信号转换枢纽：巴伦
这个神秘元件负责完成三项重要任务：
阻抗匹配：将50Ω系统阻抗转换为平衡态
相位转换：产生180°反相信号
隔离防护：防止端口间信号串扰
优质巴伦的插入损耗能控制在1dB以内
三、辅助系统：滤波与支撑
混频器外围还有三大'后勤部队'：
带通滤波器：像安检门一样拦截带外干扰
直流偏置电路：为二极管提供合适工作点
屏蔽腔体：铝合金外壳可衰减30dB以上电磁泄漏
