ucc25710引脚功能参数

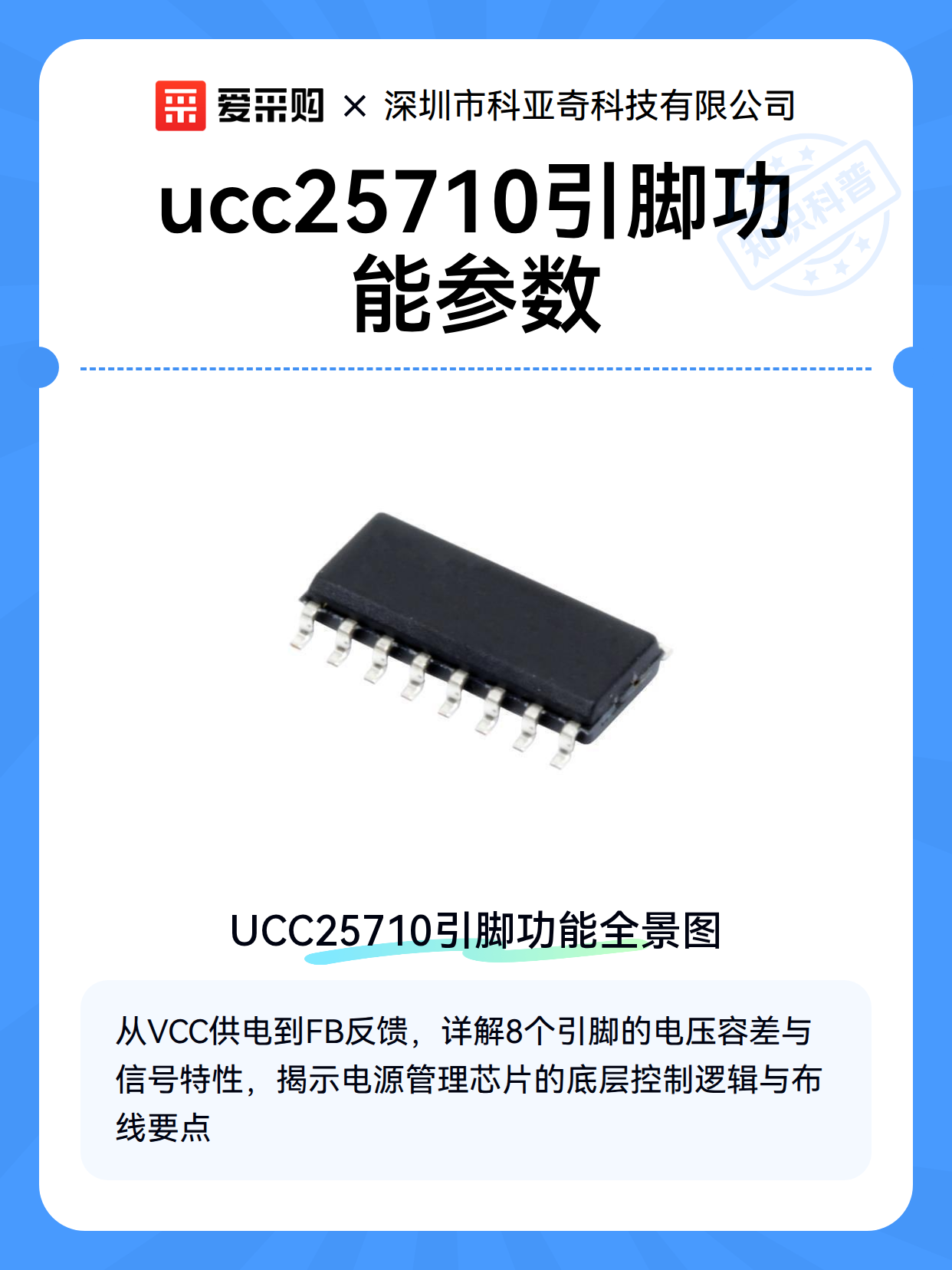

一、UCC25710引脚功能全景图

这颗电源管理芯片的引脚就像精密仪表的控制面板，每个触点都有独特使命：

• VCC（Pin8）：5V供电入口，允许±10%波动

• GND（Pin4）：接地端需远离高频信号线

• COMP（Pin3）：误差放大器输出，外接RC网络

• FB（Pin2）：电压反馈端，典型阈值1.25V

• RT/CT（Pin5）：振荡频率设置端，调节范围50-500kHz

二、关键参数实战解读

参数表里藏着这些实用干货：

1. 工作电压：4.5V-18V宽输入范围

2. 开关频率：可通过外部电阻自由设定

3. 驱动能力：峰值输出电流±1.5A

4. 保护机制：内置过温关断(150℃)和欠压锁定(4V)

5. 效率曲线：轻载时保持80%以上效率

三、典型应用避坑指南

实际布线时要注意：

• 反馈网络走线要短直，避免引入噪声

• 功率地与控制地星型单点连接

• 高频开关节点面积控制在10mm²内

• 建议在VCC引脚加0.1μF去耦电容

• 芯片底部散热焊盘需充分接触铜箔
