磁珠PCB的符号表示

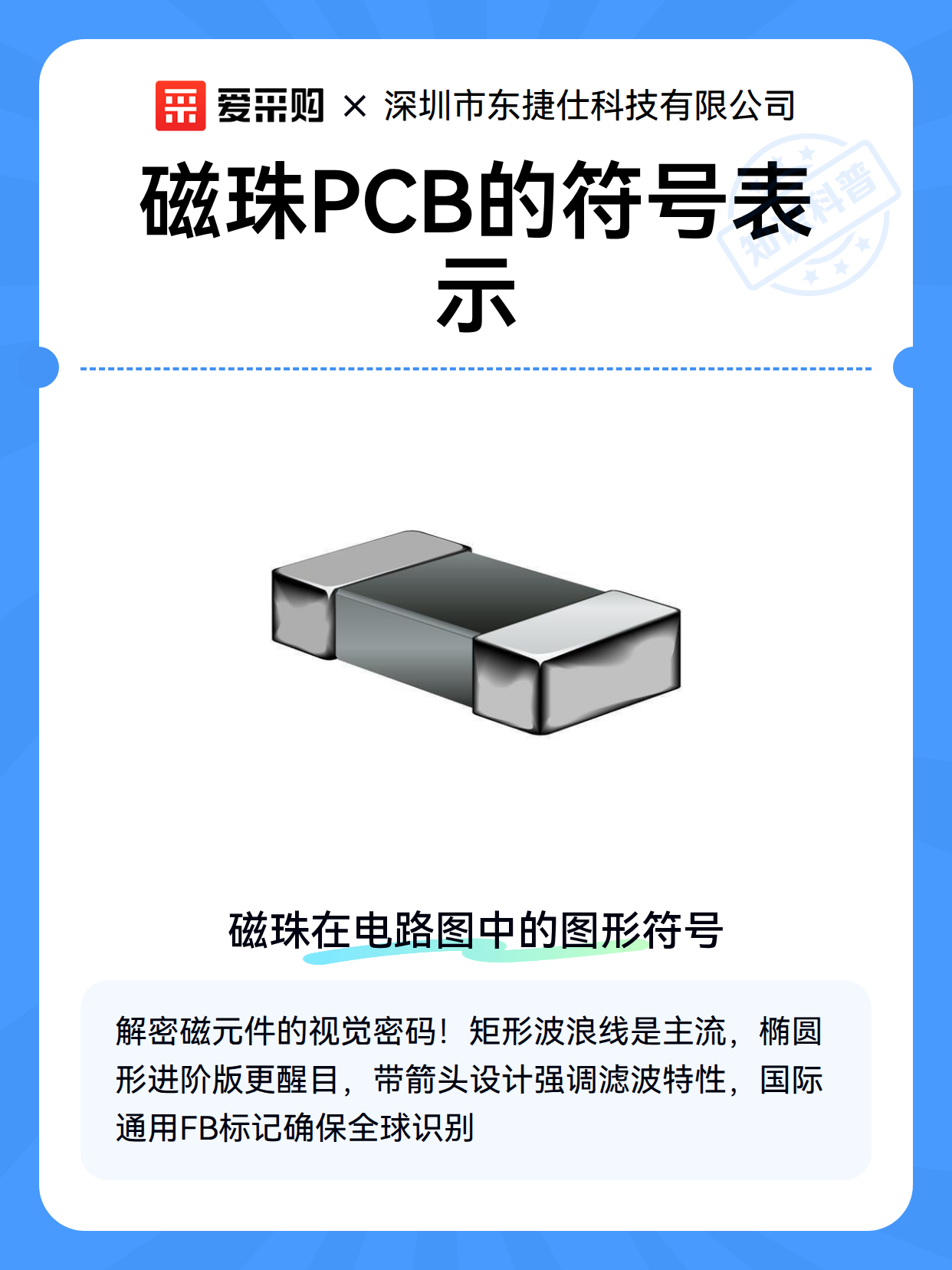

一、磁珠在电路图中的图形符号

磁珠在PCB设计中有其独特的图形表示方式：

• 最常见的符号是类似电阻的矩形框，中间带有一条波浪线

• 部分设计采用椭圆形外框加波浪线的组合

• 进阶表示法会用带箭头的波浪线强调其滤波特性

• 国际通用符号有时会加入FB（Ferrite Bead）字母标记

二、磁珠的文字标注规范

除了图形符号，文字标注也很重要：

1. 元件编号：通常以L或FB开头（如L1、FB2）

2. 参数标注：标注阻抗值（如600Ω@100MHz）

3. 封装信息：标注封装尺寸（如0603、0805）

4. 特殊要求：部分设计会标注直流电阻或额定电流

三、常见设计软件的符号库

主流PCB设计软件都内置磁珠符号：

• Altium Designer：提供多种风格的磁珠符号

• KiCad：默认使用简化的矩形波浪线符号

• Eagle：需要从元件库中手动调用

• 国产软件：如立创EDA也有相应符号模板

设计时建议保持符号使用的一致性，便于团队协作和后期维护。
