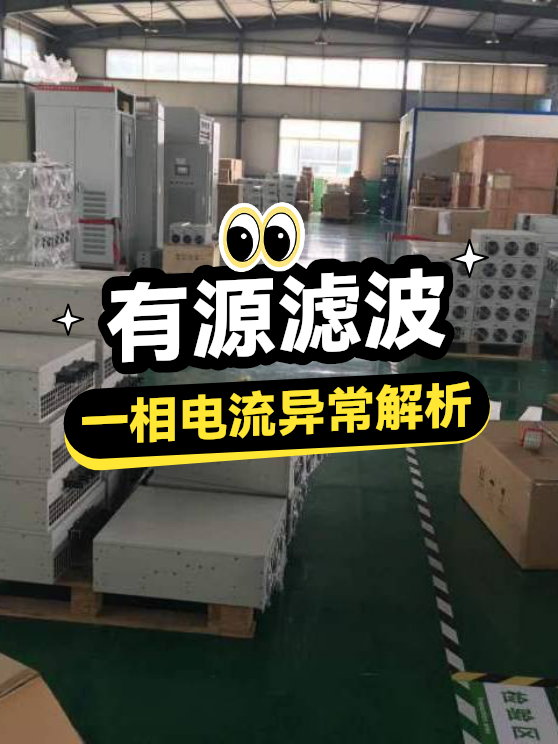

有源滤波一相电流异常解析

一、电流异常的典型特征

当有源滤波器单相电流飙升至一千多安时，就像电路突然‘发高烧’，通常伴随以下现象：

• 波形畸变：该相电流波形出现明显削顶或震荡

• 设备保护：滤波器可能触发过流报警或自动停机

• 谐波反弹：其他两相谐波含量异常升高

二、三大常见故障诱因

1. 负载侧突发短路

• 电动机绕组击穿等故障导致瞬时大电流

• 电缆绝缘破损引发相间短路

2. 功率器件击穿

• IGBT模块单管失效形成直通回路

• 驱动电路异常导致上下桥臂同时导通

3. 控制算法失稳

• 采样信号受干扰产生错误补偿指令

• PID参数失调引发正反馈振荡

三、分步排查方法论

遇到这种情况别慌，按这个‘诊疗流程’操作：

1. 断电检测：用万用表测量故障相功率器件阻值，正常IGBT模块CE极间电阻应＞1MΩ

2. 波形捕捉：连接示波器查看电流传感器输出信号是否真实反映物理量

3. 参数追溯：调取控制器历史数据，检查事发前10分钟内的谐波补偿指令变化

4. 隔离测试：断开负载侧单独运行滤波器，观察空载电流是否归零
