开关管振荡与共模信号

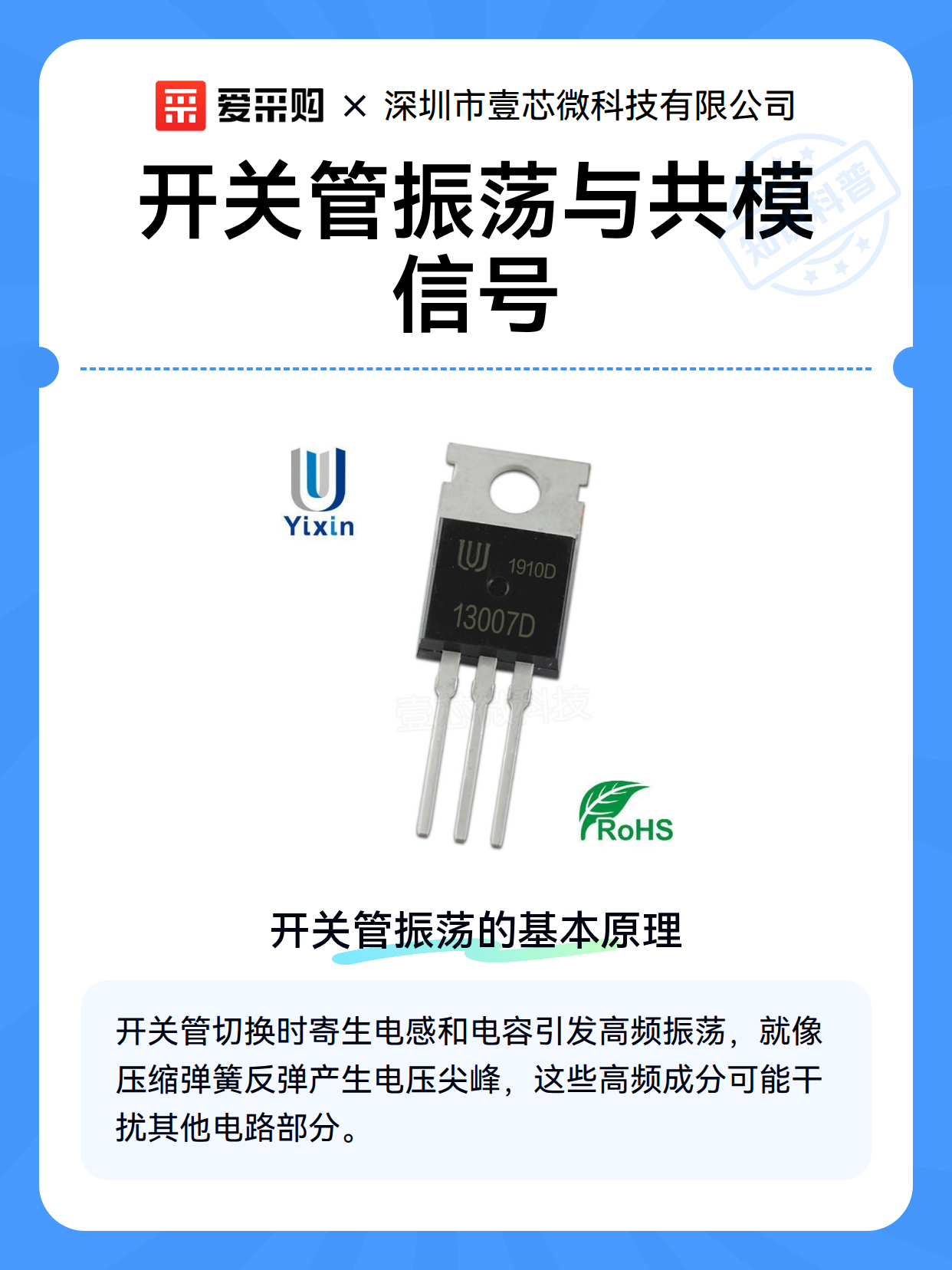

一、开关管振荡的基本原理

开关管在电路中快速切换时，会产生高频振荡。这种振荡主要由寄生电感和电容引起，就像弹簧被突然压缩后反弹一样。当电流突然中断时，寄生电感会试图维持电流流动，从而产生电压尖峰。这些高频成分可能通过杂散电容耦合到其他电路部分。

二、共模信号的产生机制

共模信号是指同时出现在两条信号线上且相位相同的干扰信号。开关管振荡确实可能产生共模信号，主要通过以下途径：

1. 寄生电容耦合：开关节点的高频振荡通过寄生电容耦合到参考地

2. 不对称布局：电路走线不对称导致差模信号转化为共模信号

3. 地弹现象：快速变化的电流引起地平面电位波动

三、减少共模干扰的实用方法

要降低开关管振荡带来的共模干扰，可以考虑以下措施：

• 优化布局：缩短高频回路路径，减小环路面积

• 使用共模扼流圈：在电源线上串联共模电感

• 增加滤波电容：在开关管附近布置高频去耦电容

• 采用屏蔽措施：对敏感线路进行屏蔽处理
