光刻机精度突破1纳米

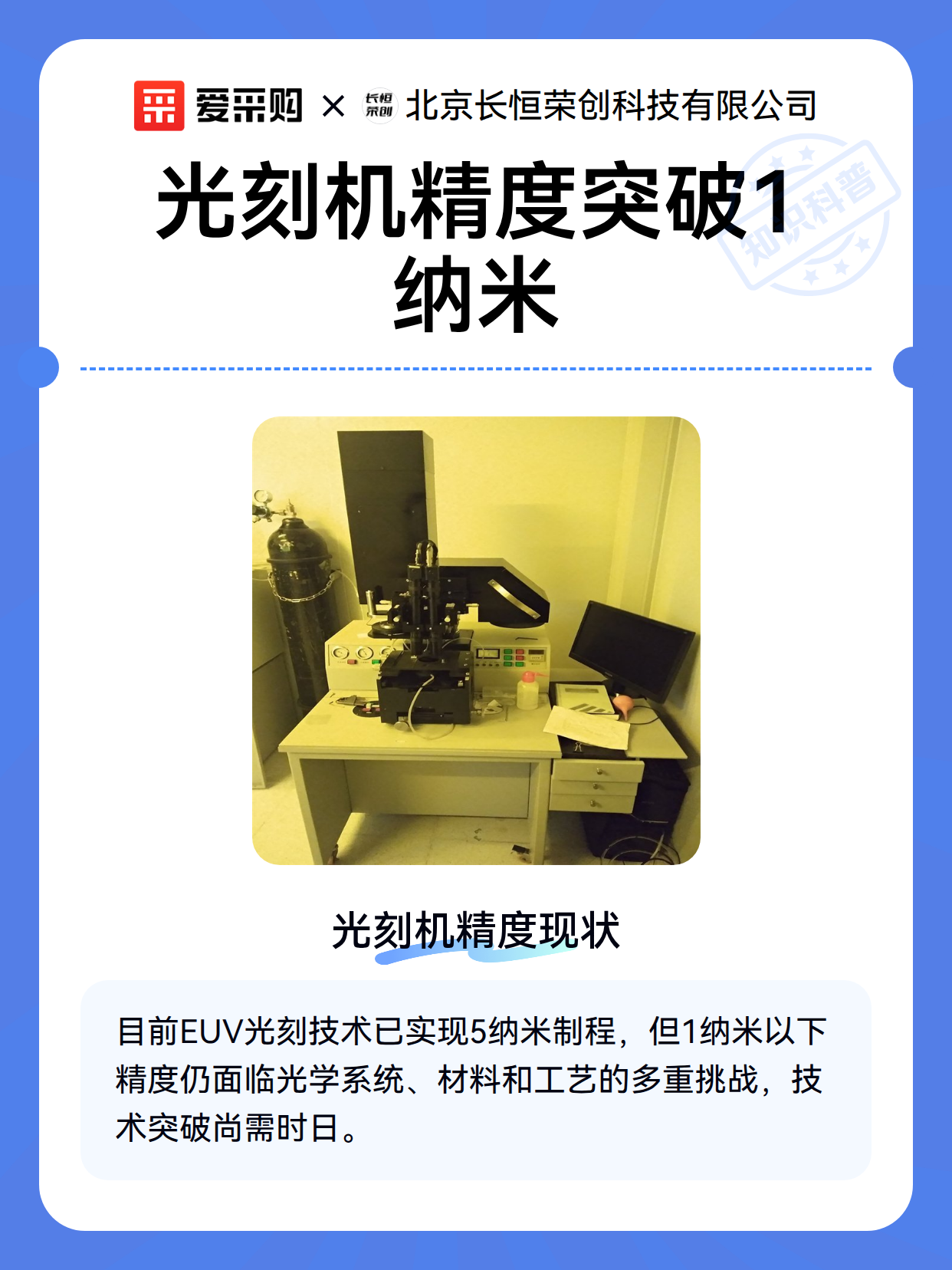

一、光刻机精度现状

光刻机作为芯片制造的核心设备，其精度直接决定了芯片的性能。目前，先进的极紫外（EUV）光刻技术已经能够实现7纳米甚至5纳米的制程工艺。然而，要达到1纳米以下的精度，仍面临诸多技术挑战。

• 光学系统限制：波长越短，衍射效应越明显，对光学系统的要求越高。

• 材料限制：现有光刻胶材料在极短波长下的表现尚不理想。

• 工艺复杂度：1纳米以下工艺需要全新的制造方法和更精密的控制技术。

二、突破1纳米的技术路径

尽管挑战重重，但科研人员并未停止探索。以下是几种可能的技术路径：

1. 高数值孔径EUV：通过增大光学系统的数值孔径，进一步提高分辨率。

2. 多重曝光技术：结合多次曝光和先进算法，突破单次曝光的分辨率极限。

3. 纳米压印技术：利用模板直接压印，避开光学系统的限制。

三、未来展望

虽然1纳米以下的精度尚未实现量产，但实验室中已有相关技术取得突破。随着新材料、新工艺的不断涌现，未来光刻机精度有望进一步突破，为芯片行业带来革命性变化。
