灰铁200碳硅配比

一、碳硅含量的黄金比例

灰铁200就像做蛋糕，碳和硅就是面粉与糖——比例对了才能蓬松（石墨化）。经验老道的师傅会告诉你：

• 碳含量：3.2%-3.5%（太低易白口，太高强度下降）

• 硅含量：1.8%-2.2%（促进石墨析出，但过量会脆）

• 碳当量CE：控制在4.0%-4.3%（CE=C%+1/3Si%）

夏季熔炼时可适当降低0.1%硅含量，补偿高温带来的石墨粗化问题。

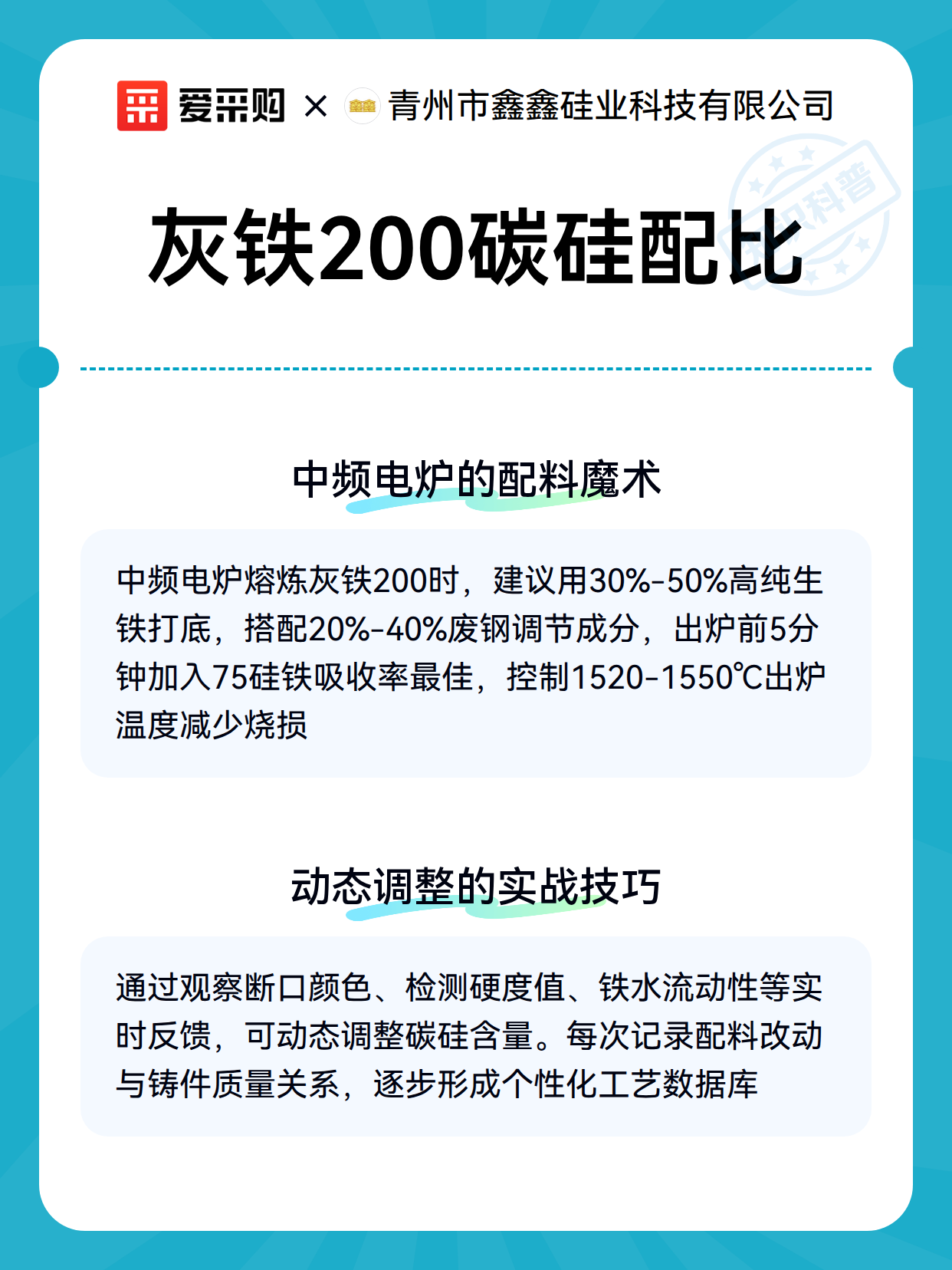

二、中频电炉的配料魔术

用好中频电炉的电磁搅拌特性，配料可以更灵活：

1. 生铁选择：用30%-50%高纯生铁打底，减少杂质干扰

2. 废钢搭配：添加20%-40%清洁废钢调节碳硅（每加10%废钢降碳0.1%）

3. 硅铁微调：出炉前5分钟加入75硅铁，吸收率可达90%

4. 温度控制：1520-1550℃出炉时元素烧损最少

三、动态调整的实战技巧

没有万能配方，只有随机应变的智慧：

• 看断口：灰白相间时增硅0.1%，全白口则加碳0.15%

• 测硬度：HB180-220为合格，过高减硅，过低增碳

• 观流动性：铁水表面氧化皮多时，适当提高出炉温度5-10℃

• 记日志：记录每次配料改动与铸件质量，积累专属数据库

想找特定场景使用的产品？爱采购能根据需求精准匹配推荐。为您找到您心中的专属商品
